简介
水压传感器是一种适用于管道压力检测的设备，可以检测容器内各类非腐蚀性液体和气体的压力。不仅可以用来测量液位高度，也可以用来检测管道内是否存在有漏水，堵塞或者冻结等问题。再进一步通过对传感器信号进行分析和换算后，可以了解到一个容器内是否存在液体，包括液位的高度，也能一并测量出来。可以广泛应用于农业灌溉、花园苗圃、鱼塘养殖等用水场合。
本款水压传感器采用DFRobot Gravity标准3-Pin接口，标准5V供电，0.5~4.5V线性电压输出，可兼容各种Arduino控制器。配合DFRobot Gravity IO Expansion Shield，可直插Arduino。无需额外接线。
当它配合DFRobot电磁阀、微型水流发电机以及其它传感器使用时，还可以通过编程和硬件组合的方式设计出许多智能的系统。可以说，水压传感器就像是贴着水管的听诊器，它会告诉你许多水的信息，包括水的强弱，水的有无。
传感器内部采用硅单晶材料，借助其在受到外力作用下电阻率会发生变化的现象（压阻效应原理），可以用来检传感器是否受到压力，其变化的阻值与受到的压力成正比对应关系。

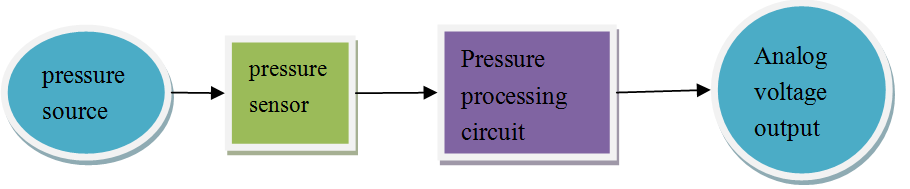

信号转换原理示意图
注意事项：
1. 测量之前应确保连接部分的密闭性
2. 由于传感器工作条件为-20～85 ℃，所以应避免在超出范围的环境下使用
应用场景
1. 对室内，花园，菜园等场所中输水网络的水压进行检测（可与其它传感器组合使用）
2. 对江、河、湖、海等户外领域的水压值进行测定
3. 水箱压力值的测量
4. 部分情况下可用于测量液位
特性
- 进口压力调理芯片，输出精度高，反应灵敏
- 0.5~4.5V模拟量输出，兼容Arduino控制器

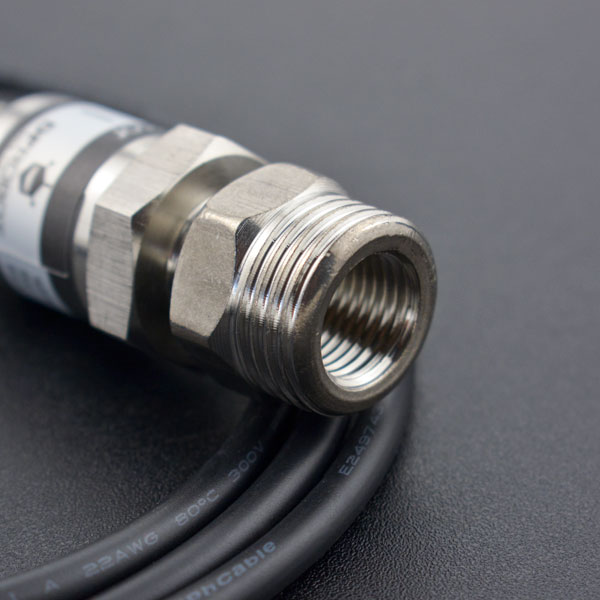

- 全金属密封外壳，提供G1/2 & G1/4两种口径
技术规格
- 测量介质：无腐蚀性液体或气体
- 接线方式：Gravity-3Pin接口 (Signal-VCC-GND)
- 压力量程：0～1 MPa

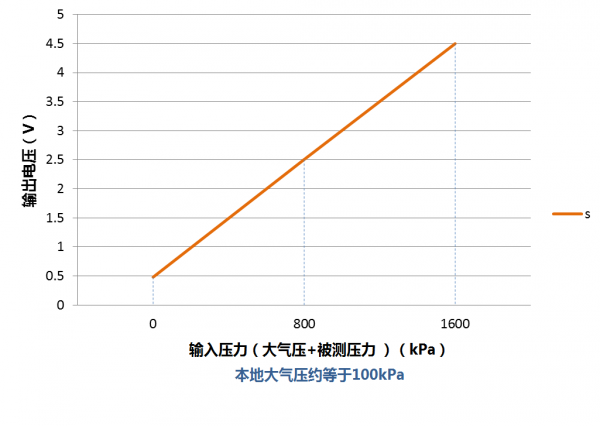

- 输出信号：0.5-4.5 V
- 供电电压：+5 VDC
- 精度等级：0.5%~1%FS (0.5% 0~55℃)
- 螺纹连接方式：G1/4
- 转接头：G1/2转G1/4
- 防水等级：IP68
- 工作温度：-20～85℃
- 响应时间：<2.0 mS
- 静态电流：2.8 mA
- 性能保证压力：2.0 MPa
- 破坏压力：3.0 MPa
- 循环寿命：1000万次
配送清单
- 模拟量水压传感器 x1
- G1/2转G1/4转接头（已安装） x1
