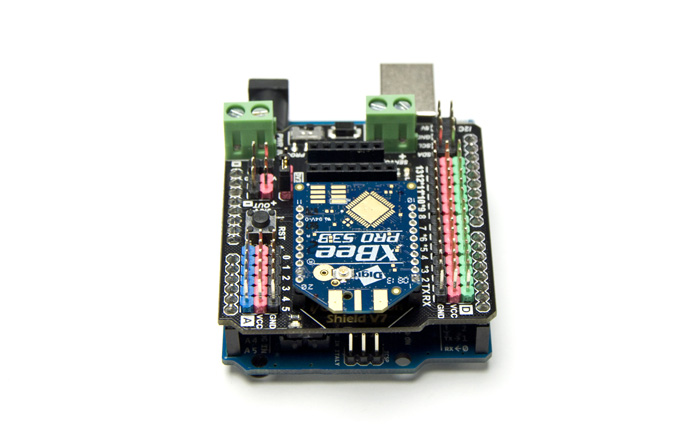

Gravity: IO 传感器扩展板 V7.1

产品简介

友情提醒：

本扩展板不带电机驱动，板载接口不能驱动电机。需要驱动电机请购买带电机驱动的扩展板。

DFRobot IO传感器扩展板系列的优势：为初学者省去繁琐的面包板接线和故障排除，专注实现自己的创意想法。

• 把Arduino的端口扩展成3P接口，直插3P传感器模块。14个数字口（6个PWM口），6个模拟口。
• 丰富的通信和存储模块接口。中部直插Xbee封装的蓝牙、WIFI和Xbee通信模块。旁边设置了普通蓝牙模块、APC和SD卡的扩展接口。
• 外部电源扩展，为你的Arduino作品提供持久续航。扩展板角落接线柱为主控器和扩展板供电，中部接线柱为数字口上的舵机供电。
• 5.5V的时候提供3.3V的供电。

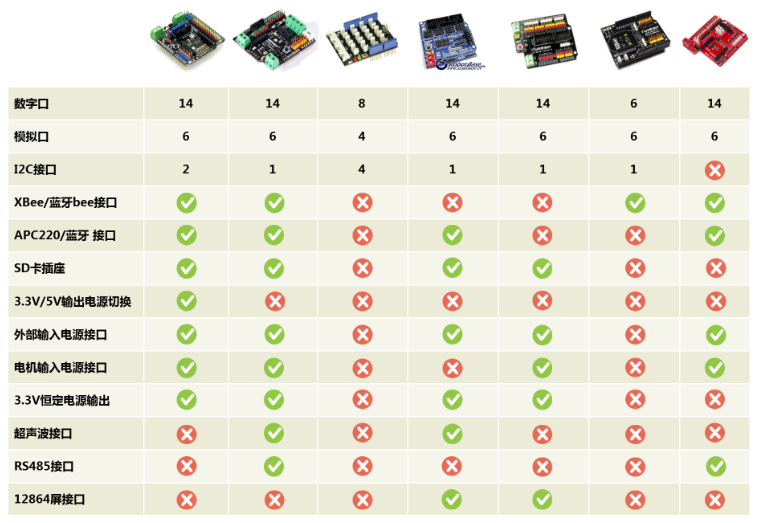

【市面上同类IO扩展板比较】

更多可详见：IO扩展板比较

更多实用功能：

• 跳线切换5V与3.3V供电，适应Arduino旗下控制器不同的工作电压。DUE为3.3V，其他控制器为5V。
• 扩展板附带通信模块时，也能烧录程序。您只需将开关拨到PROG即可，完成后拨回RUN。
• 添加1个I2C接口和1个3.3V电源输出。

更强易用性，不用说明书也能了解其功能：

• 每个端口都带有清楚的标识，让你一眼就辨别出它的功能。
• 数字和模拟端口采用不同的彩色排针。接口顺序和颜色兼容DFRobot所有传感器。
• 板子背面具备所有开关和跳线的使用说明。
• PCB制作采用先进沉金工艺，提高整体品质。

技术规格

• 兼容Arduino UNO，MEGA, DUE
• 3.3V/5V切换
• 具备I2C接口
• 支持XBEE,APC220通信模块和SD卡读写

配送清单

• IO传感器扩展板 V7.1（Arduino兼容）  1个

相关文档

• 产品资料库包含（使用说明）
• 原理图
