简介
这是一款专为LattePanda Mu和LattePanda Mu Ultra计算模块设计的小尺寸、强扩展的载板,它集成2个全功能Type-C、双 M.2 插槽、2.5G网口、USB 3.2、OCuLink、HDMI及GPIO等常用接口,能轻松连接各类外设与模块,其紧凑尺寸非常适合嵌入设备内部使用。

紧凑型尺寸

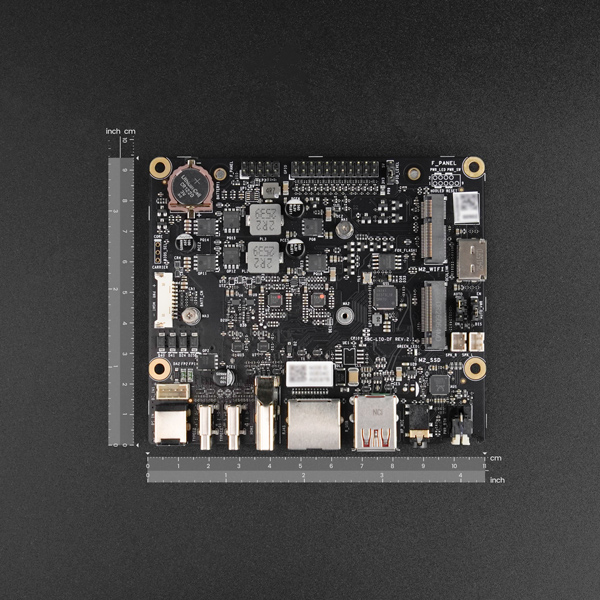

整板尺寸仅 110mm × 94mm,小巧紧凑,可轻松集成到内部空间受限的设备中。

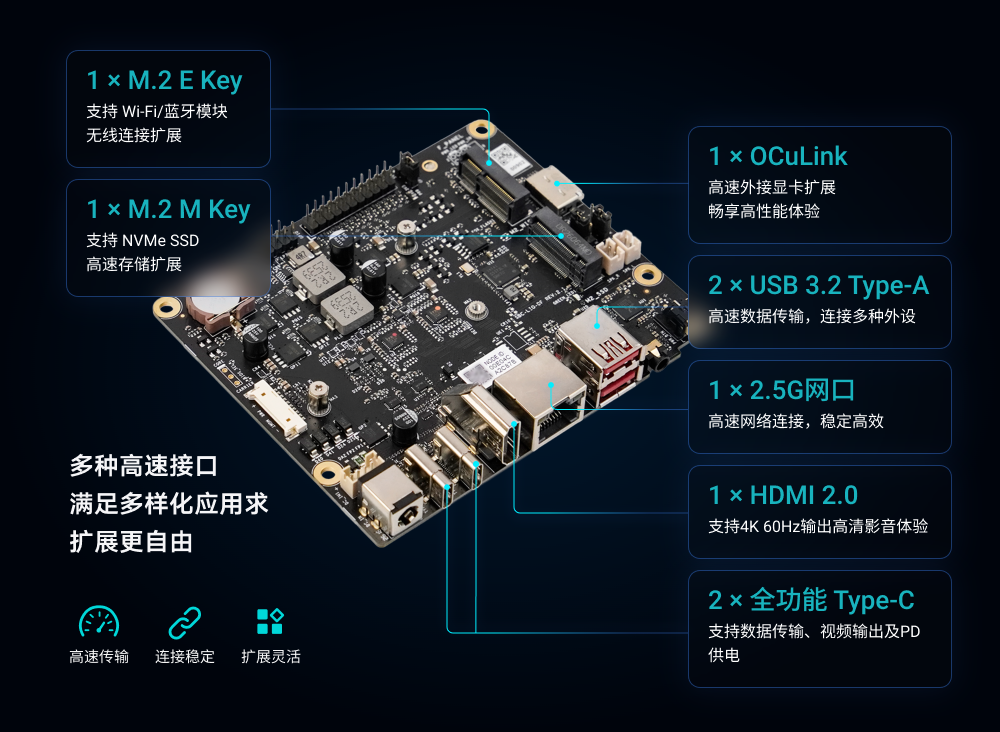

丰富的接口

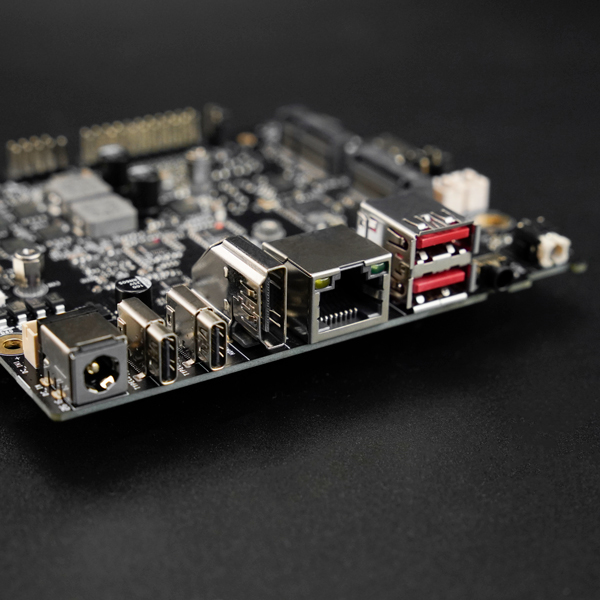

配备2个全功能Type-C、2个USB 3.2 Type A、1个 OCuLink,M.2 E Key与M.2 M Key插槽各1个,以及2.5G网口、HDMI等常用接口,并引出丰富的GPIO引脚,轻松满足多种外设和模块的连接与测试需求。
双全功能 Type-C
集高速数据传输、视频输出与PD供电于一身,一根线即可连接显示器或高速外设。双口并用,扩展更灵活,走线更简洁。
双 M.2 插槽
板载M.2 M Key 和 M.2 E Key插槽,可分别扩展NVMe SSD和WLAN无线网卡,存储与网络扩展一步到位。
OCULINK接口
板载OCuLink接口,最高支持PCIe 4.0 x4,能以更低的成本和门槛外接独立显卡,轻松提升图形性能或本地算力。
灵活的宽电压输入
支持12~20V宽电压输入,提供USB-C PD、DC 5.5×2.5mm、DC 4 针、UPS扩展板四种供电方式,灵活适配各种供电场景。
注意:
- 本产品不包含LattePanda Mu或LattePanda Mu Ultra计算模块。
- 插拔计算模块前,请务必断开电源。
- 搭配LattePanda Mu计算模块时,电源功率不低于 30W;搭配LattePanda Mu Ultra计算模块时,电源功率不低于50W。
- DC 5.5x2.5mm 和 DC 4针电源连接器内部是直接连通的,严禁同时接入两种不同电源。
特性
- 紧凑型小尺寸
- 12~20V宽电压输入
- 丰富的接口:2个全功能 Type-C,2个USB 3.2 Type A,2.5G网口,HDMI等
- 强大扩展:OCuLink、双 M.2 插槽(M Key + E Key)、GPIO 等
技术规格
- 兼容计算模块:LattePanda Mu, LattePanda Mu Ultra
- 顶层接口:
- 1 x M.2 E Key插槽(PCIe x1, 可选CNVio, 2230)
- 1 x M.2 M Key插槽(最高支持 PCIe 4.0 x2, 2230/2280)
- 1 x 3.5mm耳麦接口
- 1 x DC 2.5x5.5mm电源接口
- 1 x 电源按键(带LED)
- 1 x HDMI 2.0接口
- 1 x 2.5G 以太网接口(Intel I226-V)
- 1 x OCuLink 接口(最高支持 PCIe 4.0 x4)
- 1 x PWR MGMT 连接器(适配 DFR1247 LattePanda UPS 扩展板)
- 2 x USB 3.2 Gen2 Type A接口
- 2 x 全功能USB Type-C接口(USB 3.2 Gen2、USB 2.0、PD、DP)

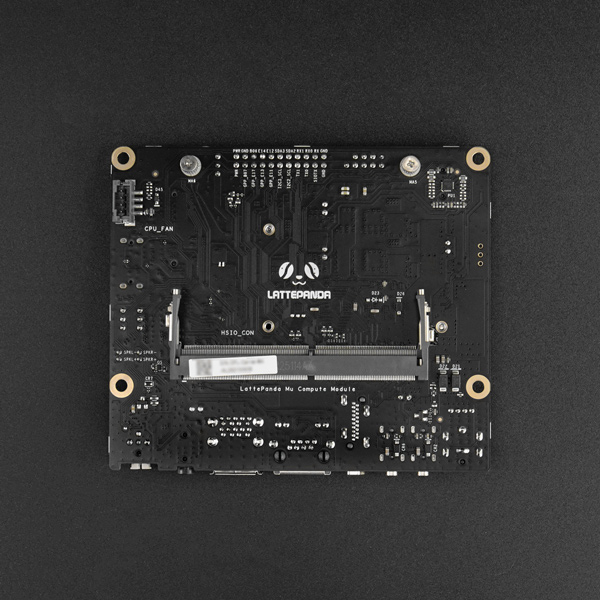

- 底层接口:

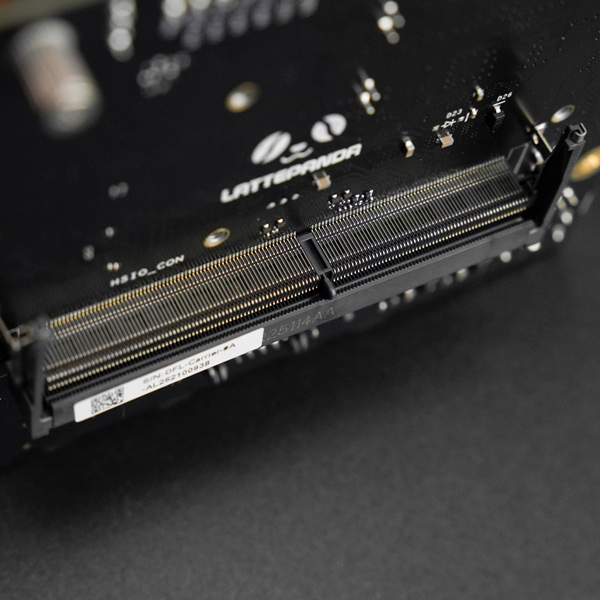

- 1 x LattePanda Mu / Mu Ultra计算模块插槽
- 1 x CPU FAN 连接器
- 排针 & 跳线帽:
- 1 x DC_IN连接器 (PH2.0-4Pin)
- 1 x F_PANEL排针
- 1 x GPIO排针
- 1 x GPIO_LEVEL跳线帽
- 1 x R_USB_PWR跳线帽
- 1 x AUTO_PWR跳线帽
- 2 x Speaker Output连接器
- 产品尺寸:

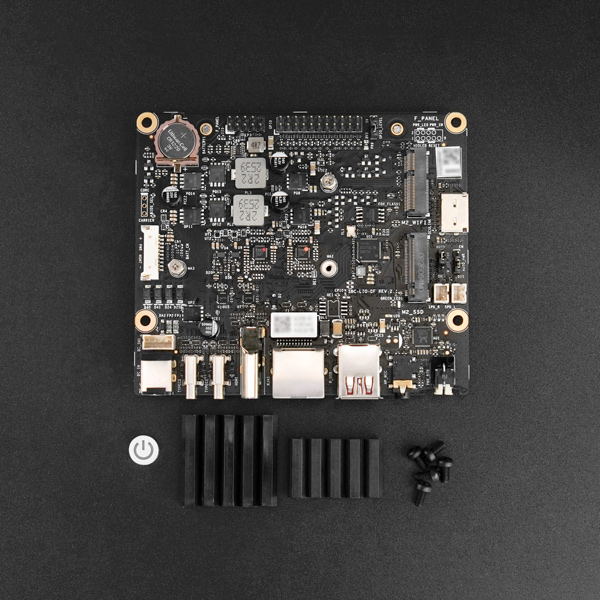

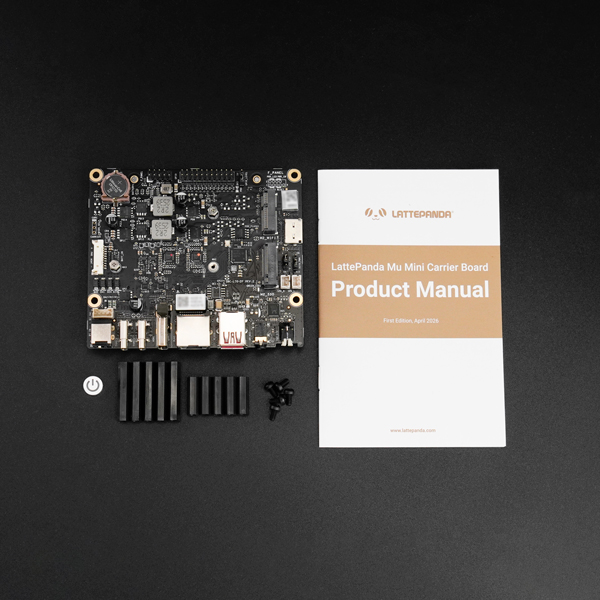

配送清单
- 迷你载板 x 1
- 尼龙螺柱 x 10
- 尼龙螺丝 x5
- 按钮帽 x 1
- 产品说明书 x 1
