简介
专为行空板K10设计的IO扩展板,全面释放主板接口潜能,集成19路IO口、4路多功能传感器接口、4路舵机驱动及AI摄像头专用端口。支持Type-C/MicroUSB双供电防误插设计,无缝兼容micro:bit生态,为STEAM教育提供高稳定性拓展解决方案。
行空板K10 IO扩展板与K10和micro:bit注意:
- 该产品为行空板K10 IO扩展板不含行空板K10以及micro:bit,需点击链接另行购买。

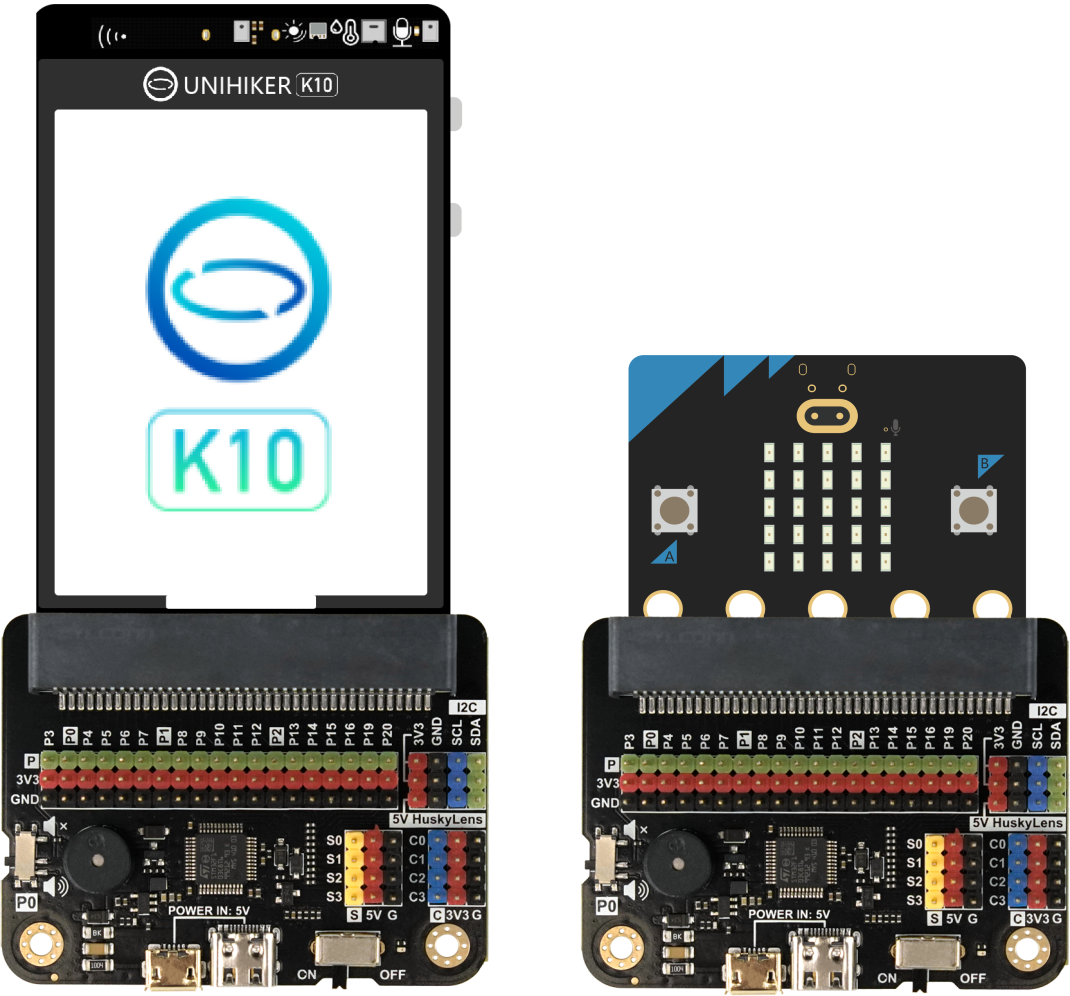

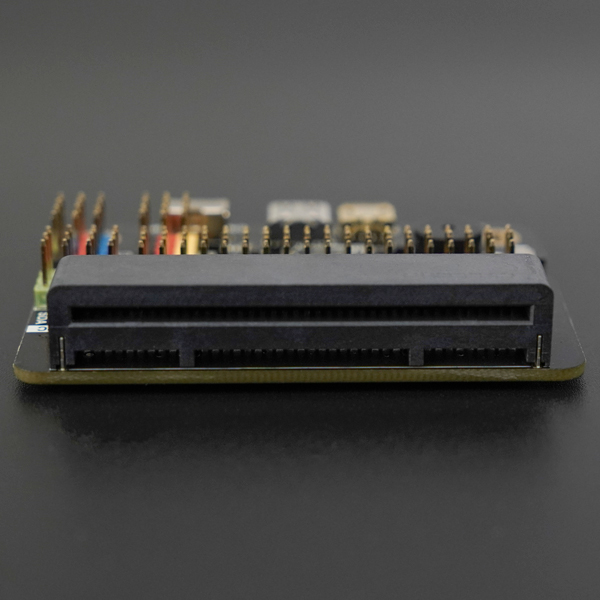

- 行空板K10和micro:bit的正面(显示屏面)朝上插入扩展板(如上图所示)。
全IO口拓展,教学部署一步到位

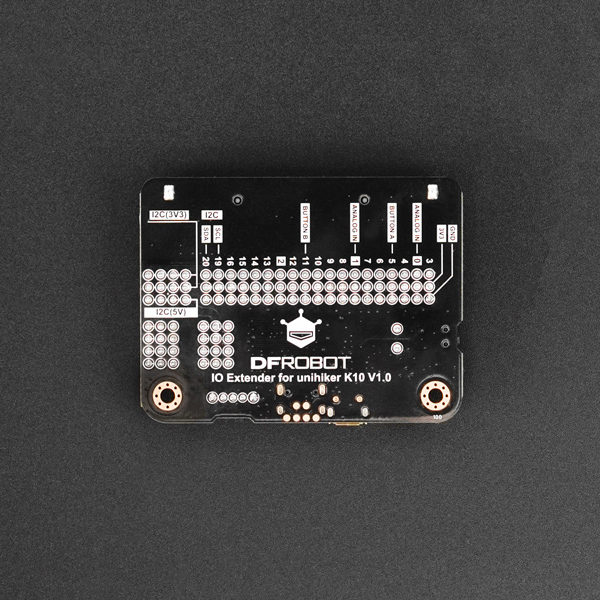

完整引出K10全部19个IO口,保留原生3.3V电压与I2C协议。接口丝印标识直观明确,学生无需查阅手册即可准确连接传感器、执行器等外设,显著提升课堂效率。

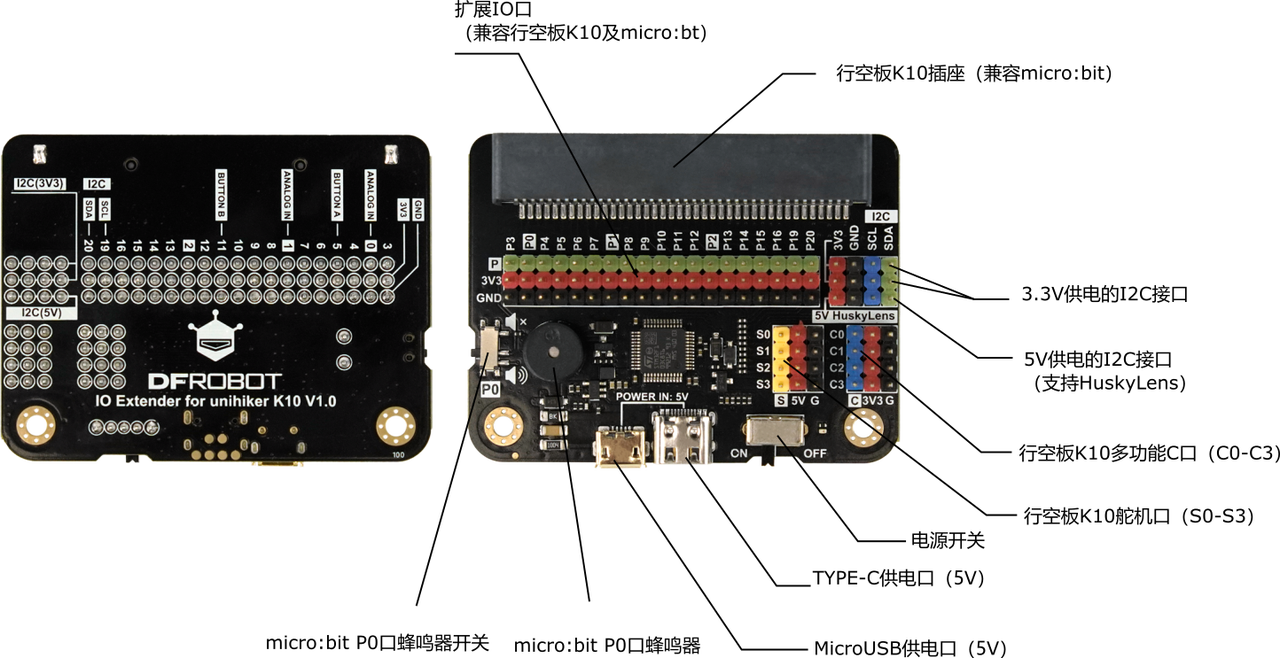

引脚功能示意图4路舵机驱动,杜绝抖动隐患
S0-S3舵机接口采用电源输入端直供5V方案,即使四通道舵机同步运行亦无电压跌落风险。多关节机器人教学中,可稳定驱动180°微型舵机,避免抖动失控。
AI视觉专用通道,赋能机器认知
独立5V I2C接口为二哈AI摄像头提供峰值电流支持,保障人脸识别、物体追踪等AI任务流畅运行,为人工智能课程提供即插即用解决方案。
双供电防误插,无缝兼容micro:bit
Type-C与MicroUSB双供电方式。物理防误插结构设计,彻底规避学生误操作引发的短路风险。兼容了K10与microbit用户的使用习惯,无需额外准备不同的USB线。
技术规格
- 供电参数:
- 接口:TYPE-C、MicroUSB
- 输入电压:DC 5V
- 电源开关:接通或断开5V电源
- 电源指示灯:红色LED
- 扩展IO口:
- IO口数量:*19(功能与K10保持一致)
- IO扩展口电压:DC 3.3V
- 3.3V I2C接口数量:*2
- 5V I2C接口数量:*1
- 多功能接口:
- 多功能接口数量:*1
- 多功能接口号:C0、C1、C2、C3
- 多功能接口电压:DC 3.3V
- 舵机接口:
- 舵机接口数量:*4
- 舵机供电电压:DC 5V(电源电压)
- 蜂鸣器:
- 蜂鸣器规格:无源蜂鸣器
- 蜂鸣器数量:*1
- 蜂鸣器接口:P0
- 蜂鸣器开关:接入或断开P0口

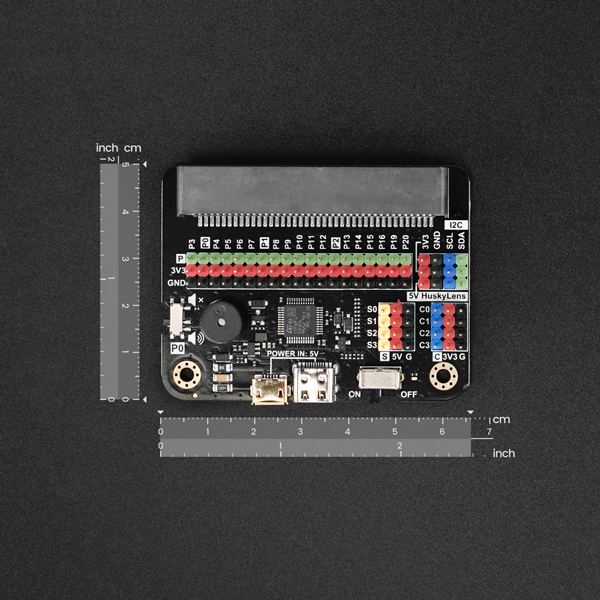

- 产品尺寸:
- PCB尺寸:长66mm*宽50mm*12mm
- 安装孔直径:3.1mm
- 安装孔间距:55mm
