LattePanda Mu Ultra 拿铁熊猫x86端侧AI计算模块套件（含迷你载板和散热）

简介

拿铁熊猫Mu Ultra计算机模块组合是一款专为硬件开发者设计的综合开发套件，内含有拿铁熊猫Ultra计算机模块、迷你载板和散热风扇。该套件可用于方案评估、原型设计等多种场景，并提供丰富的开源设计资料，帮助开发者加速开发进度，让硬件开发更高效、更便捷。

套件主板：LattePanda Mu Ultra 拿铁熊猫 x86 计算模块

LattePanda Mu Ultra 256V是一款专为端侧AI打造的微型x86计算模块，搭载Intel Core Ultra 7 256V处理器，板载16GB LPDDR5X 8533MT/s极速内存，CPU + GPU + NPU异构总算力达 115 TOPS。整板仅信用卡大小，提供丰富的金手指引脚与多系统支持，可在本地流畅运行大语言模型、YOLO视觉等 AI 应用，轻松嵌入机器人、手持设备和边缘终端等设备中，为其带来强大的本地AI算力。

澎湃AI 算力

拿铁熊猫 Mu Ultra搭载Intel Core Ultra 7 256V处理器，集成8核CPU、英特尔Arc 140V GPU（64 TOPS）与Intel AI Boost NPU（47 TOPS），CPU + GPU + NPU异构算力达115 TOPS，让大语言模型（LLM）、YOLO目标检测、视觉语言模型（VLM）和语音模型都能在本地流畅运行，数据无需上云端。

强劲的通用计算性能

LattePanda Mu Ultra除了AI算力强大，它的通用计算性能同样强劲，从容应对视频分析、机器人控制等高密度实时计算。

8533MT/s 极速内存

本地运行大模型的瓶颈之一是内存带宽——带宽越高，生成token的速度越快。本模块采用MoP（Memory-on-Package）设计，16GB LPDDR5X速率高达8533MT/s，带宽高达 136.5GB/s；统一内存架构下CPU、GPU、NPU共享同一内存池，最高可划分11.6GB作为GPU显存，装下更大、更聪明的模型，或开启更大的KV cache。

高能效，续航更持久

LattePanda Mu Ultra能以更低功耗释放更高性能；闲置功耗同样出色，非常适合间歇性推理的AI负载和电池供电的设备。

卡片大小，随处可嵌

如此强劲的性能，整板尺寸仅69.6mm x 60mm，约为一张信用卡大小，可轻松嵌入移动机器人、手持设备、智能终端等内部空间受限的场景。

兼容主流 AI 软件框架

支持OpenVINO等多种 AI 加速框架，可在CPU、GPU、NPU上统一调度加速，Ollama等软件装好就能用，用你熟悉的工具即可运行LLM、视觉和语音模型，部署与迁移简单方便。

灵活的I/O扩展

引出丰富的引脚，包括PCIe 4.0（最高支持4x1, 4x2, 或2x4）、2路USB 3.2 Gen2、6路USB 2.0、3路HDMI/DP、3路UART、3路I2C、14个GPIO、1路CNVio3等，灵活打造你的专属方案。

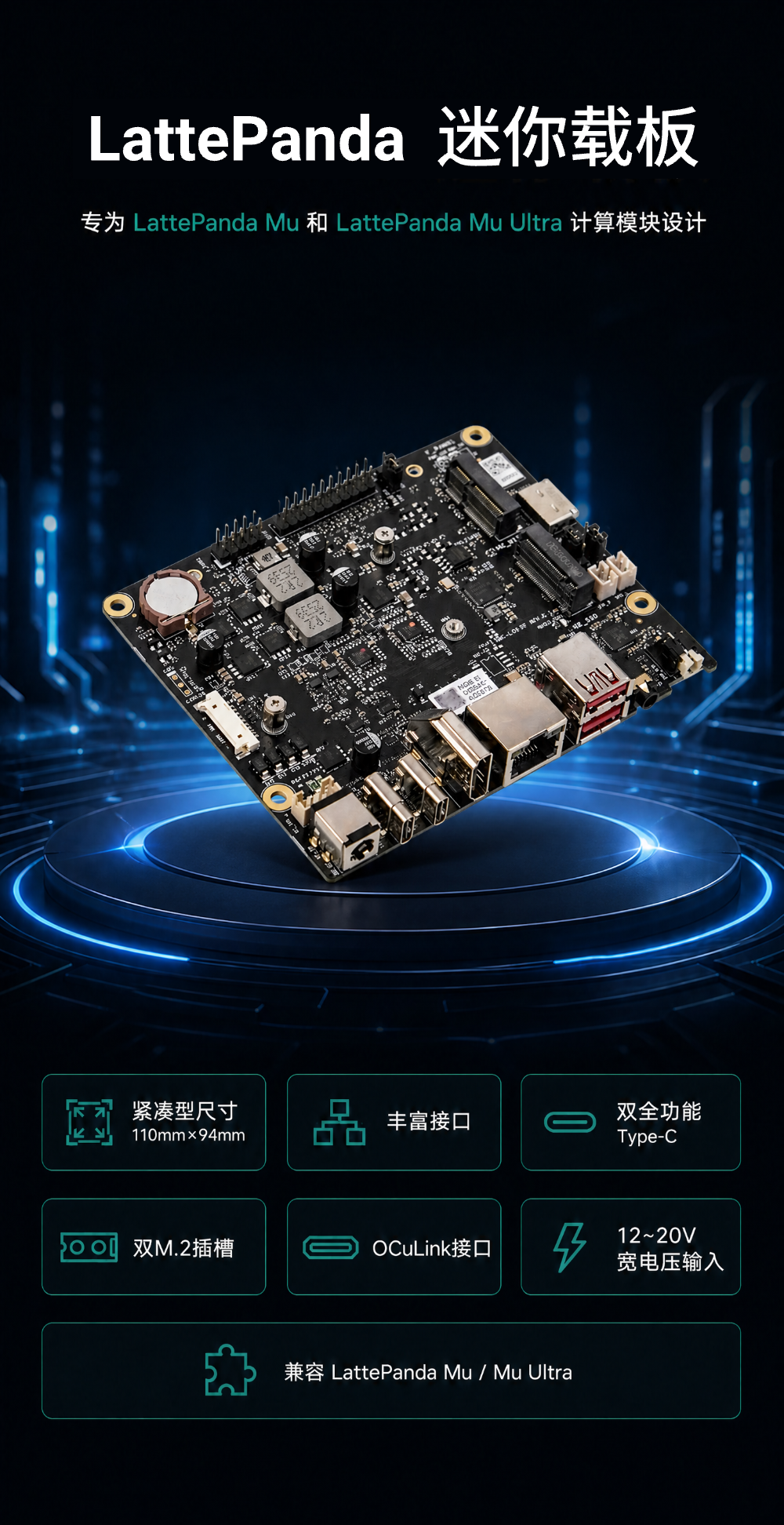

套件内搭配的迷你载板

这是一款专为LattePanda Mu和LattePanda Mu Ultra计算模块设计的小尺寸、强扩展的载板，它集成2个全功能Type-C、双 M.2 插槽、2.5G网口、USB 3.2、OCuLink、HDMI及GPIO等常用接口，能轻松连接各类外设与模块，其紧凑尺寸非常适合嵌入设备内部使用。

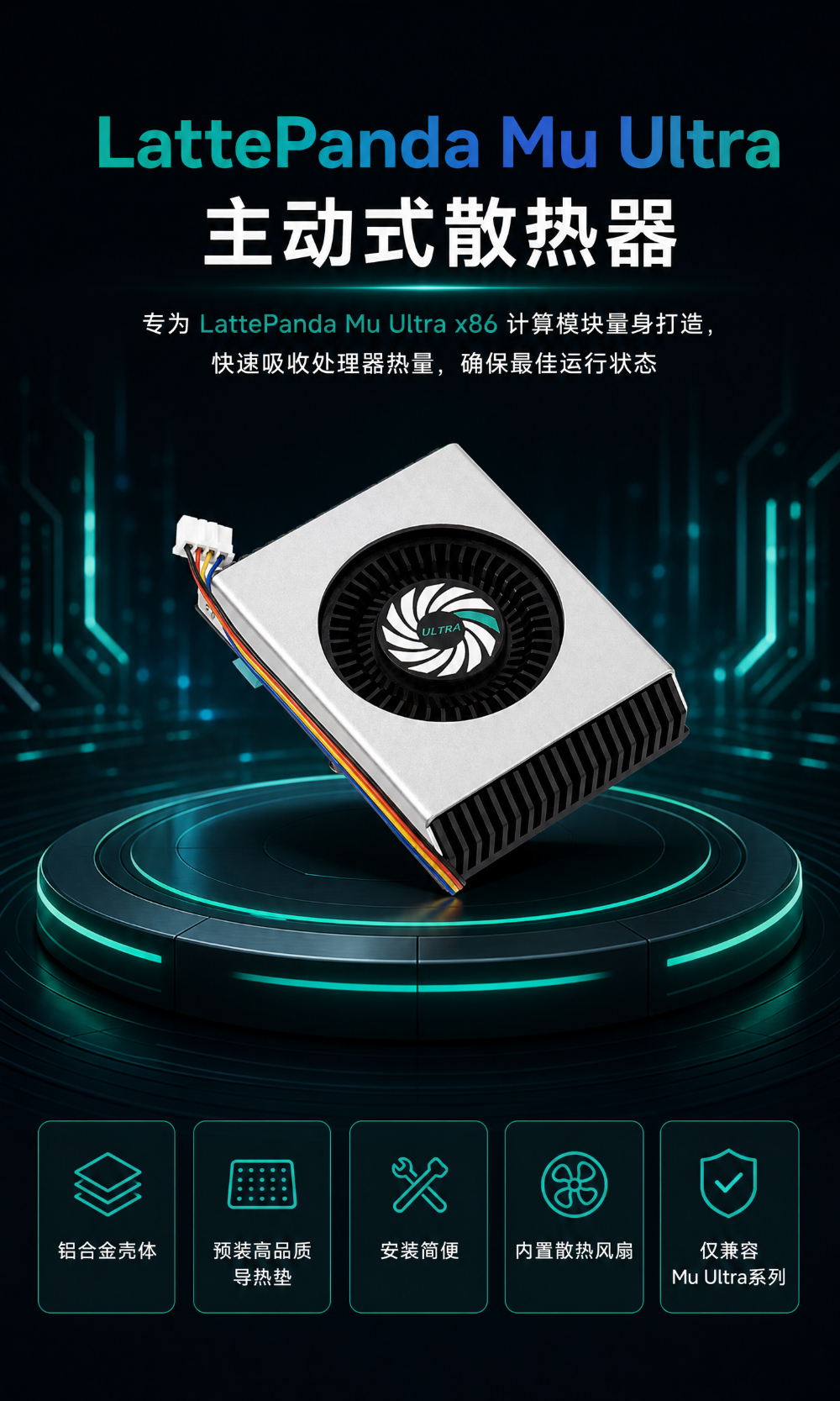

套件内搭配的铝合金主动式散热器

LattePanda Mu Ultra主动式散热器专为LattePanda Mu Ultra x86计算模块量身打造，可快速吸收处理器产生的热量，确保计算模块时刻保持最佳运行状态！铝合金壳体，预装高品质导热垫，安装简便省心。

定制化服务

LattePanda提供定制化服务，包括定制载板、开机画面、BIOS功能、操作系统等。如有任何需求，欢迎联系solution@lattepanda.com，LattePanda团队将及时提供专业的支持。

注意：本产品仅板载内存，不含板载存储，使用前请通过载板的 M.2 插槽安装 SSD。

产品特点

• Intel Core Ultra 7 256V 处理器（8 核 8 线程，最高 4.8GHz）
• CPU + GPU + NPU 异构总算力达 115 TOPS（Int8）
• 板载 16GB LPDDR5X 8533MT/s内存，最高可分配 11.6GB 显存
• 信用卡大小：69.6mm x 60mm
• 多系统支持：Windows 11、Ubuntu 24.04 或更高版本
• 丰富的金手指引脚：引出PCIe 4.0、USB 3.2 Gen2、HDMI/DP、UART、I2C、GPIO、CNVio3等

应用场景

技术规格

      拿铁熊猫 Mu Ultra 计算模块

• CPU：Intel Core Ultra 7 256V
• GPU：Intel Arc 140V GPU
• NPU：Intel AI Boost
• 处理器峰值总算力：115 TOPS（Int8）
• 内存：16GB LPDDR5X 8533MT/s
• 存储：无板载存储，需通过载板 M.2 插槽外接 SSD
• 视频输出:
  • HDMI/DP: 最多3路
  • eDP: 1路
  • 最多支持3屏异显
•  输入/输出管脚（金手指）:
  • PCIe 4.0：最高支持 4 x1, 4 x2, 或2 x4
  • USB 3.2 Gen2（10Gbps）：2 路
  • USB 2.0（480Mbps）：6 路
  • CNVio3：1 路
  • UART：3 路；I2C：3 路；GPIO：14 个
• 操作系统：Windows 11、Ubuntu 24.04 或更高版本
• 供电：DC 9~20V
• 工作环境：0~60°C；0~80%RH
• 产品尺寸：69.6mm x 60mm

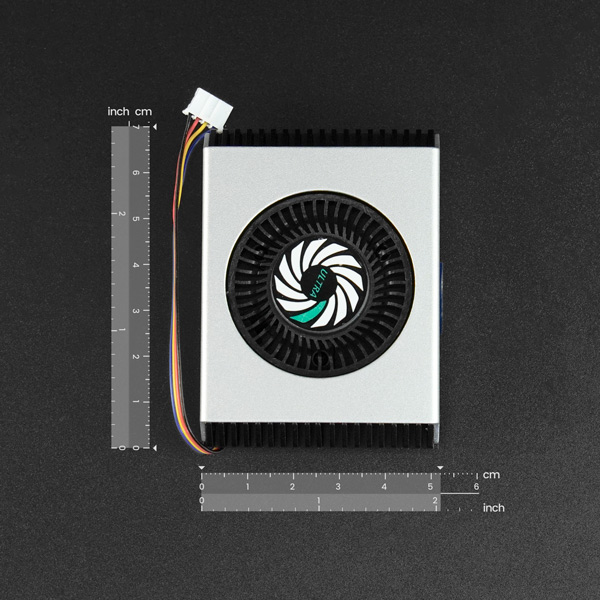

      拿铁熊猫 Mu Ultra 主动式散热器

• 工作电压： 5V
• 工作电流： 0.35A
• 最大转速： 5300RPM
• 接口类型： PH2.0-4P
• 导线长度： 80mm±5mm
• 产品尺寸： 69.6mm x 51.5mm x 19mm
• 产品材质： 铝合金
• 产品重量： 68g

        拿铁熊猫 Mu Ultra 迷你载板

•  顶层接口:
  • 1 x M.2 E Key插槽（PCIe x1, 可选CNVio, 2230）
  • 1 x M.2 M Key插槽（最高支持 PCIe 4.0 x2, 2230/2280）
  • 1 x 3.5mm耳麦接口
  • 1 x DC 2.5x5.5mm电源接口
  • 1 x 电源按键（带LED）
  • 1 x HDMI 2.0接口
  • 1 x 2.5G 以太网接口（Intel I226-V）
  • 1 x OCuLink 接口（最高支持 PCIe 4.0 x4）
  • 1 x PWR MGMT 连接器（适配 DFR1247 LattePanda UPS 扩展板）
  • 2 x USB 3.2 Gen2 Type A接口
  • 2 x 全功能USB Type-C接口（USB 3.2 Gen2、USB 2.0、PD、DP）
•  底层接口:
  • 1 x LattePanda Mu / Mu Ultra计算模块插槽
  • 1 x CPU FAN 连接器
•  排针 & 跳线帽:
  • 1 x DC_IN连接器 (PH2.0-4Pin)
  • 1 x F_PANEL排针
  • 1 x GPIO排针
  • 1 x GPIO_LEVEL跳线帽
  • 1 x R_USB_PWR跳线帽
  • 1 x AUTO_PWR跳线帽
  • 2 x Speaker Output连接器
• 产品尺寸：110mm x 94mm

配送清单

• 拿铁熊猫 Mu Ultra 计算模块（256V，16GB）x 1
• 拿铁熊猫 Mu Ultra 计算模块说明书 x 1
• 拿铁熊猫 Mu Ultra 主动式散热器 x 1
• 拿铁熊猫 Mu Ultra 迷你载板 x 1
• 尼龙螺柱 x 10
• 尼龙螺丝 x5
• 按钮帽 x 1
• 迷你载板产品说明书 x 1

documentstart

相关文档

• 拿铁熊猫 Mu Ultra 计算模块产品维库
• 拿铁熊猫 Mu Ultra 主动式散热器产品维库
• 拿铁熊猫 Mu Ultra 迷你载板产品维库
