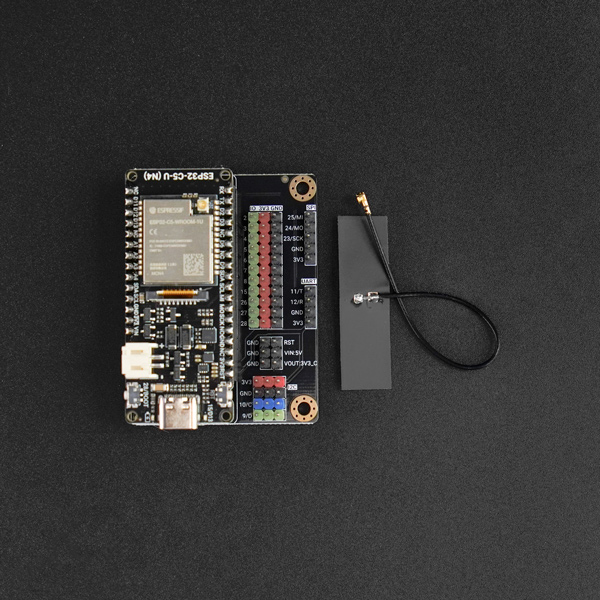

简介 FireBeetle 2 ESP32-C5-U(N4) IO扩展套装包括两部分：FireBeetle 2 ESP32-C5-U(N4)开发板和其专用IO扩展底板。IO扩展板将开发板全部IO接口引出，并进行了合理的功能分区，可快速连接各种传感器和外设，无需焊接即可开展项目开发。
FireBeetle 2 ESP32-C5-U(N4)是一款搭载乐鑫ESP32-C5-WROOM-1U-N4模组的低功耗IoT开发板，面向智能家居、工业物联网及边缘设备等应用场景，集高性能计算、多协议无线通信与智能电源管理于一体，为各种部署需求提供高可靠性、高灵活性与长续航的解决方案。开发板采用U.FL（IPEX）外置天线设计，可将天线安装至金属机箱、控制柜或防水外壳之外，有效避免金属外壳对无线信号的屏蔽，特别适用于需要安装在金属外壳内的物联网设备。
支持2.4GHz/5GHz双频Wi-Fi 6
ESP32-C5是乐鑫首款支持2.4GHz和5GHz双频Wi-Fi 6的芯片。相比2.4GHz频段，5GHz具备更高的数据传输速率、更低的通信延迟以及更少的无线干扰，可提供更加稳定、高速的无线连接。同时，Wi-Fi 6通过OFDMA和目标唤醒时间（TWT，Target Wake Time）等技术，可有效提升网络容量并降低设备功耗，进一步延长电池续航时间。
FireBeetle 2 ESP32-C5-U(N4)支持连接外置2.4GHz 频段FPC天线，开发者可根据部署环境选择不同增益、不同安装方式的天线，在复杂无线环境中获得更加稳定、可靠的通信性能。
多协议融合，扩展无线连接能力
开发板支持2.4GHz/5GHz Wi-Fi 6、2.4GHz低功耗无线通信、Thread、Zigbee等多种无线协议，可构建Matter Wi-Fi/Thread终端设备，实现跨平台智能家居互联。结合外部MCU，还可作为Thread边界路由器、Matter网关或Zigbee网桥，满足复杂物联网系统的部署需求。
高效电源管理，部署更灵活
FireBeetle 2 ESP32-C5-U(N4)提供高效且易用的电源管理，为各种部署需求提供可靠、灵活的供电方案。

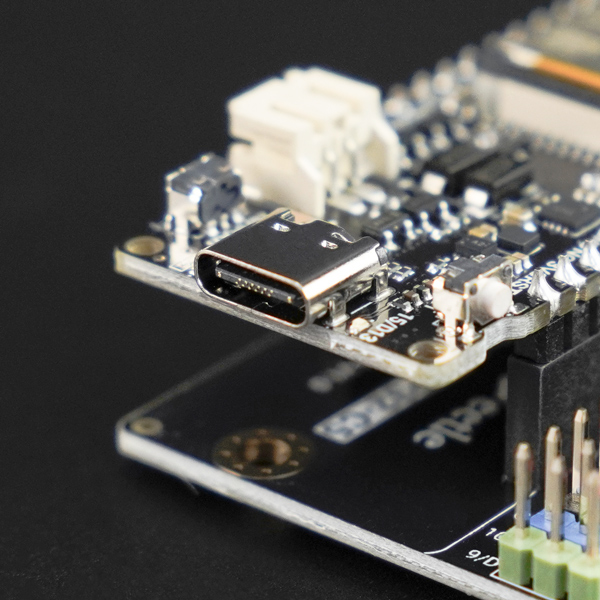

多元供电方式： 支持 Type-C、5V DC及太阳能输入为锂电池充电，解决无电源场景（如屋顶、阳台）的部署难题。太阳能优化PMIC（电源管理集成电路）： 采用与5V@1A太阳能电源管理模块相同的太阳能管理芯片，可充分利用太阳能输入，提高不同光照条件下的发电效率。智能监测与节能： 支持电池电量检测，可实时获取剩余电量；提供一路可控3.3V电源输出，可按需关闭外接传感器供电，进一步降低系统功耗。搭配专用IO扩展底板，无需焊接
FireBeetle 2 ESP32-C5-U(N4)开发板配套专用IO扩展板，将全部IO接口引出，并进行了合理的功能分区，可快速连接各种传感器和外设，大幅提升开发效率。

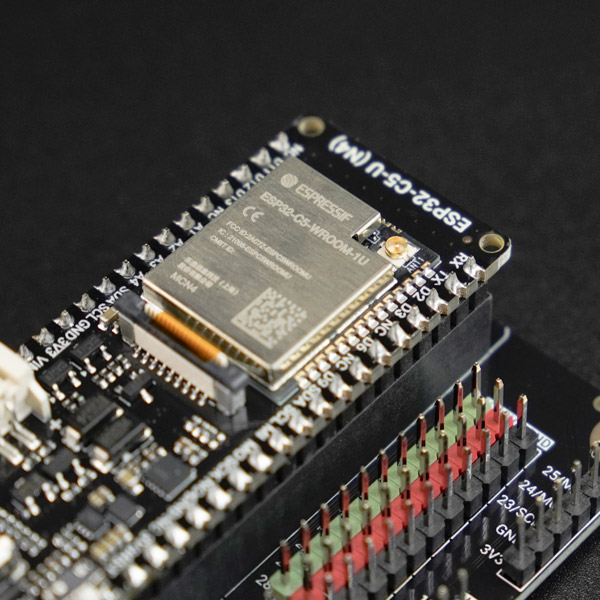

产品特性 搭载ESP32-C5-WROOM-1U-N4模组 主频高达240 MHz，内置384 KB SRAM、320 KB ROM、4 MB Flash 支持2.4GHz和5GHz双频Wi-Fi 6，具备更低延迟、更高吞吐性能 支持2.4GHz低功耗无线通信、Zigbee 3.0、Thread 1.3等无线通信协议 采用U.FL（IPEX）外置天线设计，支持连接2.4GHz/5GHz双频天线，可将天线安装至金属外壳外部，有效避免金属屏蔽对无线信号的影响。 灵活高效的电源管理 支持太阳能充电，无需外接电源即可部署 支持电池电量检测 支持3.3V可控电源输出 Deep Sleep模式下休眠电流低至21μA 板载GDI接口，方便连接显示屏 板载PH2.0锂电池接口 支持C/C++、MicroPython开发 应用场景 室内空气质量监测 阳台植物土壤监测 物联网智能家居 无线IoT节点 Matter智能家居设备 Zigbee 网关 Home Assistant 项目 技术规格 基本参数

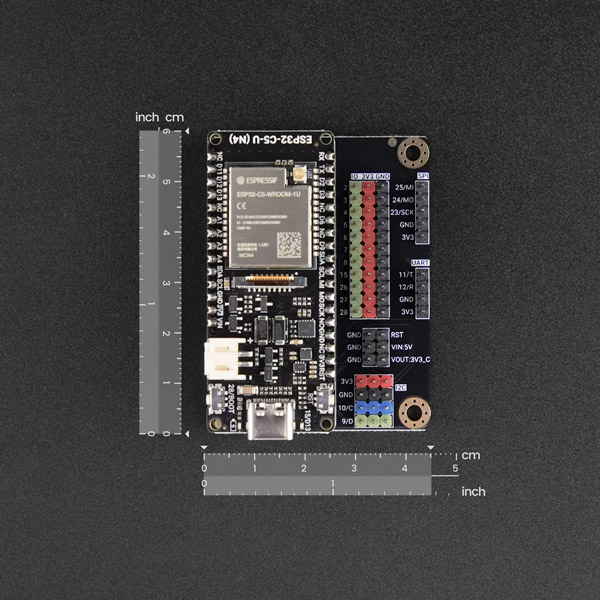

工作电压：3.3V Type-C输入电压：5V DC VIN输入电压：5V DC或4.5-6 V太阳能板 最大充电电流：0.5A 休眠电流：21μA（Deep-sleep模式，电池供电） 模块尺寸：25.4×60mm 硬件信息
处理器：RISC-V单核处理器 主频：240 MHz SRAM：384 KB ROM：320 KB Flash：4 MB LP SRAM：16 KB Wi-Fi
Wi-Fi频段：2.4GHz和5GHz，1T1R Wi-Fi协议：IEEE 802.11a/b/g/n/ac/ax IEEE 802.11a/b/g/n（数据速率高达150Mbps） IEEE 802.11ax (20 MHz-only non-AP mode) Wi-Fi模式：Station 模式、SoftAP 模式、SoftAP+Station 模式和混杂模式 2.4GHz低功耗无线协议 速率：125 Kbps、500 Kbps、1 Mbps、2 Mbps IEEE 802.15.4
兼容 IEEE 802.15.4-2015 协议 频段：2.4GHz 数据速率：250Kbps 支持Thread 1.3、Zigbee 3.0 接口引脚
FireBeetle 2 ESP32-C5-U(N4)开发板

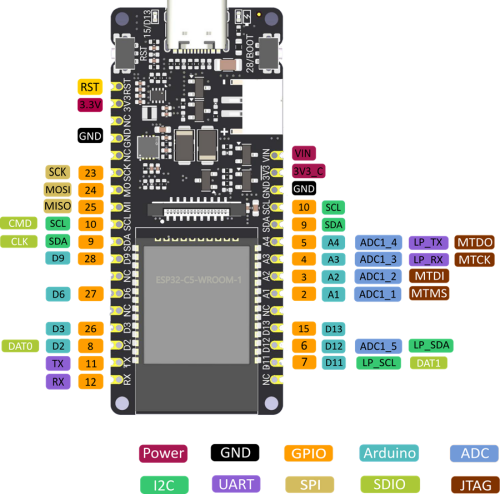

数字I/O×18 LED PWM 控制器 6个通道 SPI×1 UART×3 (LP UART×1) I2C×2 (LP I2C×1) I2S×1 红外收发器：发送通道×5、接收通道×5 1×12位 SAR ADC， 7个通道 DMA 控制器，3个接收通道和3个发送通道 IO扩展板

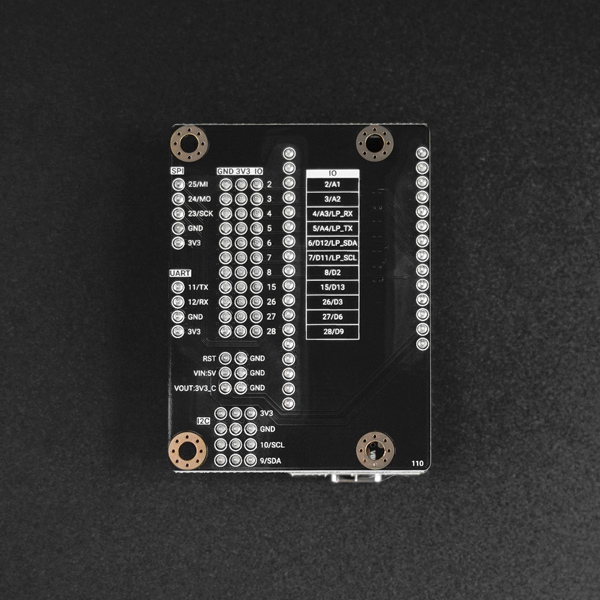

IO×11 I2C×3 UART×1 SPI×1 RST×1 VIN：5V ×1 VOUT：3V3_C ×1 配送清单
FireBeetle 2 ESP32-C5-U(N4) IO扩展套装 × 1 2.4GHz 频段FPC天线 ×1 18pin-2.54mm间距排针 x1 18pin-2.54mm间距排母 x1 14pin-2.54mm间距排针 x1 14pin-2.54mm间距排母 x1 documentstart 相关文档 documentsend
