产品简介
FireBeetle 2 ESP32-C5-U(N4)是一款搭载乐鑫ESP32-C5-WROOM-1U-N4模组的低功耗IoT开发板，面向智能家居、工业物联网及边缘设备等应用场景，集高性能计算、多协议无线通信与智能电源管理于一体，为各种部署需求提供高可靠性、高灵活性与长续航的解决方案。
开发板采用U.FL（IPEX）外置天线设计，可将天线安装至金属机箱、控制柜或防水外壳之外，有效避免金属外壳对无线信号的屏蔽，特别适用于需要安装在金属外壳内的物联网设备。
支持2.4GHz/5GHz双频Wi-Fi 6
ESP32-C5是乐鑫首款支持2.4GHz和5GHz双频Wi-Fi 6的芯片。相比2.4GHz频段，5GHz具备更高的数据传输速率、更低的通信延迟以及更少的无线干扰，可提供更加稳定、高速的无线连接。同时，Wi-Fi 6 技术通过 OFDMA 频分复用 和目标唤醒时间（TWT，Target Wake Time） 机制，显著提升网络容量并降低设备功耗，延长电池使用时间，让设备长久续航。
FireBeetle 2 ESP32-C5-U(N4)支持连接外置2.4GHz 频段FPC天线，开发者可根据部署环境选择不同增益、不同安装方式的天线，在复杂无线环境中获得更加稳定、可靠的通信性能。
多协议融合，扩展无线连接性
开发板支持Wi-Fi、2.4GHz低功耗无线通信、Thread、Zigbee等多种无线通信协议，可构建Matter Wi-Fi/Thread终端设备，实现跨平台智能家居互联。结合外部MCU，还可作为Thread边界路由器、Matter网关或Zigbee网桥，满足复杂物联网系统的部署需求。
高效电源管理，部署更灵活
FireBeetle 2 ESP32-C5-U(N4)提供高效且易用的电源管理，为各种部署需求提供可靠、灵活的供电方案。

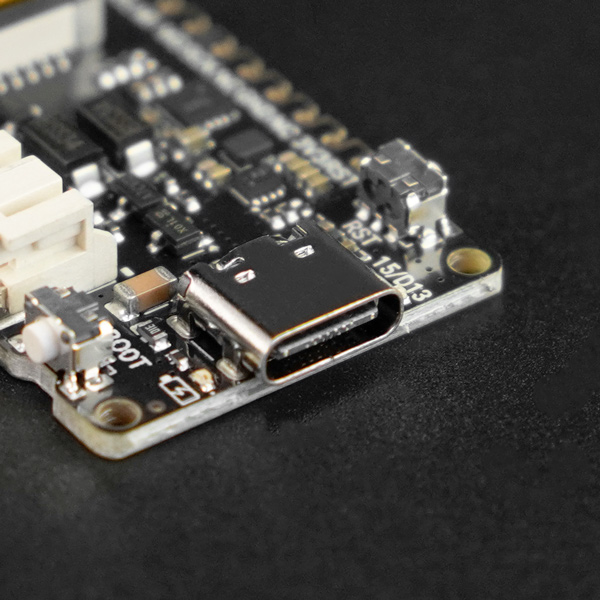

- 多元供电方式：支持Type-C、5V DC及太阳能输入为锂电池充电，解决无电源场景（如屋顶、阳台）的部署难题。
- 太阳能优化PMIC（电源管理集成电路）：采用与5V@1A太阳能电源管理模块相同的太阳能管理芯片，可充分利用太阳能输入，提高不同光照条件下的发电效率。
- 智能监测与节能：支持电池电量检测，可实时获取剩余电量；提供一路可控3.3V电源输出，可按需关闭外接传感器供电，进一步降低系统功耗。
产品特性

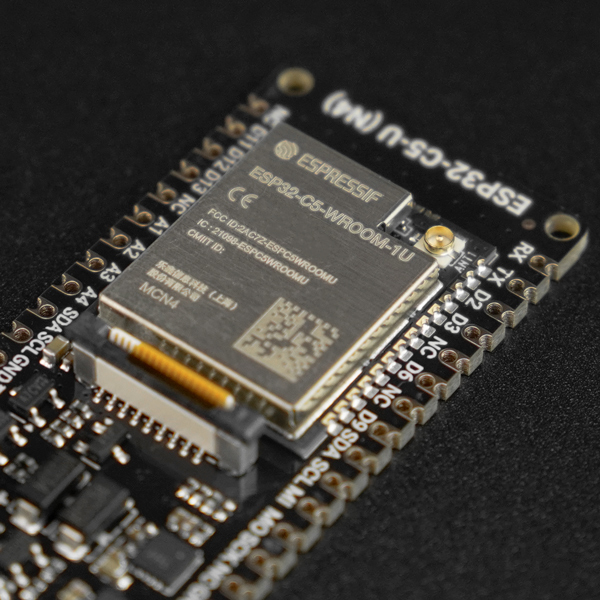

搭载ESP32-C5-WROOM-1U-N4模组
- 主频高达240 MHz，内置384 KB SRAM、320 KB ROM、4 MB Flash
- 支持2.4GHz和5GHz双频Wi-Fi 6，具备更低延迟、更高吞吐性能
- 支持2.4GHz低功耗无线通信、Thread 1.3、Zigbee 3.0等无线通信协议
采用U.FL（IPEX）外置天线设计，支持连接2.4GHz/5GHz双频天线，可将天线安装至金属机箱、控制柜或防水外壳之外，有效避免金属屏蔽对无线信号的影响。
灵活高效的电源管理
- 支持太阳能充电，无需外接电源即可部署
- 支持电池电量检测
- 支持3.3V可控电源输出
- Deep Sleep模式下休眠电流低至21μA
板载GDI接口，方便连接显示屏
板载PH2.0锂电池接口
丰富的外设接口，方便连接显示屏、传感器及各类外设
支持C/C++、MicroPython开发
应用场景
- 室内空气质量监测
- 阳台植物土壤监测
- 物联网智能家居
- 无线IoT节点
- Matter智能家居设备
- Zigbee网关
- Home Assistant项目
技术规格
基本参数
- 工作电压: 3.3V
- Type-C输入电压: 5V DC
- VIN输入电压: 5V DC或4.5-6V太阳能板
- 最大充电电流: 0.5A
- 休眠电流: 21μA（Deep-sleep模式，电池供电）

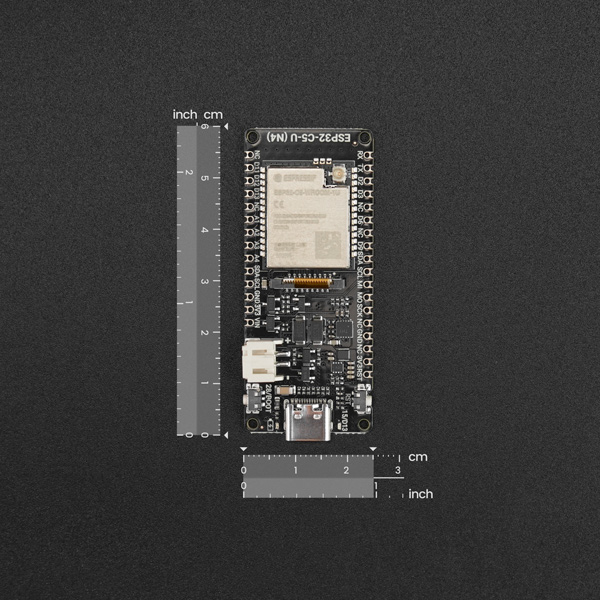

- 模块尺寸：25.4×60mm
硬件信息
- 处理器：RISC-V单核处理器
- 主频：240 MHz
- SRAM：384 KB
- ROM：320 KB
- Flash：4 MB
- LP SRAM：16 KB
Wi-Fi
- Wi-Fi频段：2.4GHz和5GHz，1T1R
- Wi-Fi协议：IEEE 802.11a/b/g/n/ac/ax
- IEEE 802.11a/b/g/n（数据速率高达150 Mbps）
- IEEE 802.11ax (20 MHz-only non-AP mode)
- Wi-Fi模式：Station 模式、SoftAP 模式、SoftAP+Station 模式和混杂模式
- 2.4GHz低功耗无线通信
- 速率：125 Kbps、500 Kbps、1 Mbps、2 Mbps
IEEE 802.15.4
- 兼容 IEEE 802.15.4-2015 协议
- 频段：2.4GHz
- 数据速率：250 Kbps
- 支持Thread 1.3、Zigbee 3.0

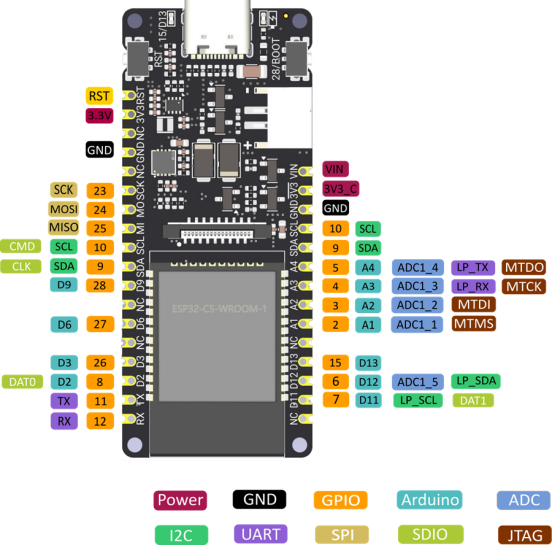

接口引脚
FireBeetle 2 ESP32-C5-U(N4)开发板
- 数字I/O×18
- LED PWM 控制器 6个通道
- SPI×1
- UART×3 (LP UART×1)
- I2C×2 (LP I2C×1)
- I2S×1
- 红外收发器：发送通道×5、接收通道×5
- 1×12位 SAR ADC， 7个通道
- DMA 控制器，3个接收通道和3个发送通道

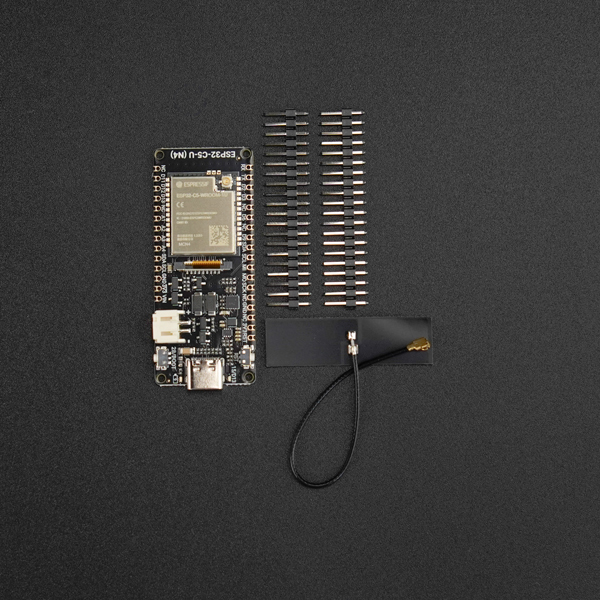

配送清单
- FireBeetle 2 ESP32-C5-U(N4)开发板 ×1
- 2.4GHz 频段FPC天线 ×1
- 20Pin 2.54mm间距排针 ×2
