简介
FireBeetle 2 ESP32-C5 IO扩展套装是一款集双频Wi-Fi 6、多协议支持与太阳能供电于一体的物联网开发解决方案。该套装包含FireBeetle 2 ESP32-C5开发板与专用IO扩展底板，支持2.4GHz和5GHz双频Wi-Fi 6传输，兼容蓝牙5.0、Zigbee 3.0和Thread 1.3协议，配备高效太阳能充电管理与即插即用传感器接口，为智能家居、环境监测和工业物联网应用提供完整开发平台。

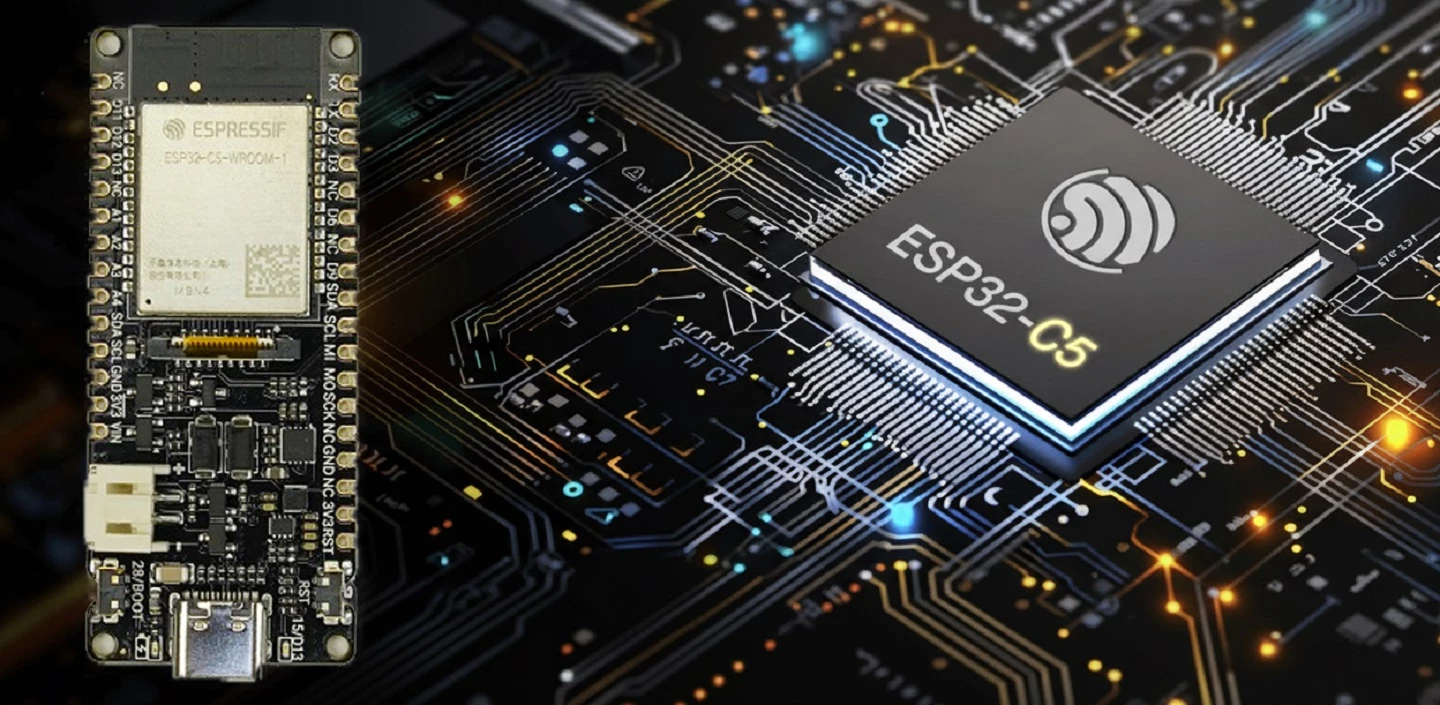

FireBeetle 2 ESP32-C5 IoT开发板是一款高性能、低功耗的物联网开发板，专为先进的智能家居和广泛的物联网应用而设计。其核心采用乐鑫突破性的ESP32-C5芯片，具备双频（2.4GHz和5GHz）Wi-Fi 6以提供卓越的无线性能，支持BLE、Zigbee和Thread的多协议集线器功能，以及集成了太阳能充电的先进电源管理系统。
板载240 MHz RISC-V处理器，配备384KB SRAM和4MB Flash，深度睡眠模式下电流低至23μA，是要求严苛应用的理想解决方案。无论是构建低延迟机器人控制器、太阳能供电的户外传感器，还是为Home Assistant生态系统打造强大的自定义多协议设备，ESP32-C5都能提供所需的性能和灵活性。
支持2.4 & 5 GHz双频Wi-Fi 6
FireBeetle 2 ESP32-C5 IoT开发板是乐鑫首款支持2.4G和5G双频Wi-Fi 6的芯片。相较于2.4GHz 频段，5GHz具备更高传输速率、更低延迟及更少干扰特性，可提供更稳定、更低延迟的无线连接。同时，Wi-Fi 6技术通过OFDMA频分复用和目标唤醒时间（TWT，Target Wake Time） 机制，显著提升网络容量并降低设备功耗，延长电池使用时间，让设备长久续航。
FireBeetle 2 ESP32-C5凭借双频Wi-Fi 6支持，可满足智能家居、物联网等场景对高吞吐与低功耗的双重需求。

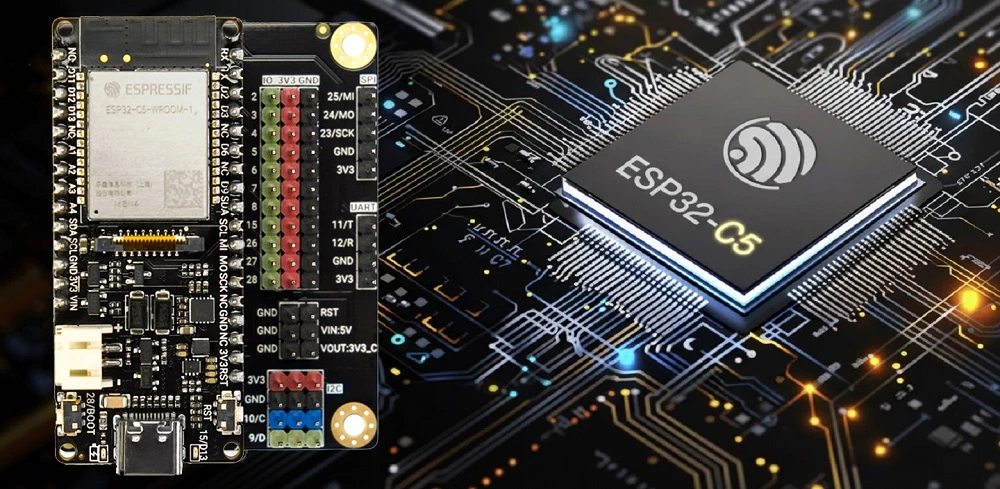

带 IO 扩展板的 FireBeetle 2 ESP32-C5
多协议融合，扩展无线连接性
开发板支持 Wi-Fi、Thread、BLE、Zigbee 协议，可构建 Matter Wi-Fi/Thread 终端设备，实现跨平台智能家居设备互联。结合外部 MCU，还可作为 Thread 边界路由器、Matter 网关或 Zigbee 网桥，覆盖复杂场景需求。
高效电源管理，部署更灵活
FireBeetle 2 ESP32-C5提供了高效且易用的电源管理，为各种部署需求提供可靠、灵活的供电解决方案。
多元供电方式：支持 Type-C、5V DC 及太阳能输入对锂电池充电，解决无电源场景（如屋顶、阳台）的部署难题。
太阳能优化PMIC（电源管理集成电路）：采用太阳能电源管理模块 5V@1A同款太阳能电源管理芯片，最大限度地利用输入电源的电流输出能力，可优化不同光照条件下的发电效率。
智能监测与节能：集成电池电量监测功能，支持低电量预警；提供一组可控 3.3V 电源输出，可切断外接传感器供电以进一步降低功耗。

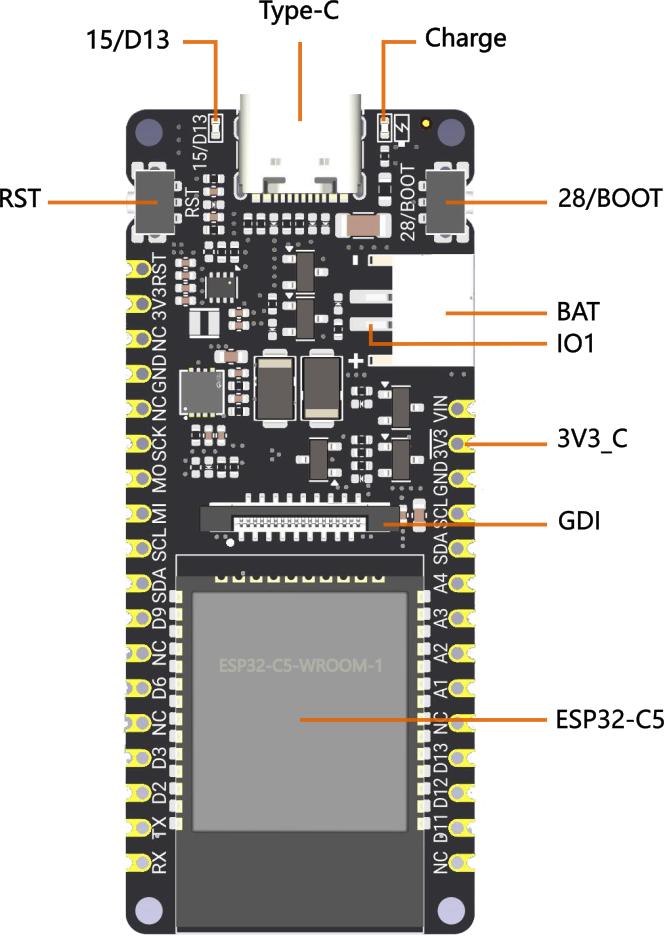

功能指示图
搭配专用IO扩展底板，无需焊接
FireBeetle 2 ESP32-C5开发板推出专属的IO扩展板，其IO引脚全部引出，并且进行了精心的功能分区，方便直接快速连接各种传感器外设，真正让开发板做到了到手即用，无需焊接。
注意：
- 当前试用赠送的FireBeetle 2 ESP32-C5开发板板载ESP32-C5模组为ECO1版本，正式售卖的FireBeetle 2 ESP32-C5开发板板载ESP32-C5模组为乐鑫正式量产版本（ECO2版本）。
- ESP32-C5开发板目前在Arduino IDE开发环境中仅esp32 v3.3.0-alpha1分支上支持。
- ECO1版本的ESP32-C5模组是基于ESP32-C5 revision v0.1版本芯片，在性能和功能上与量产版本仍有差距。乐鑫的送样说明文档可参考：ESP32-C5 (Revision V0.1) Engineering Sample Notes_CN.pdf
特性

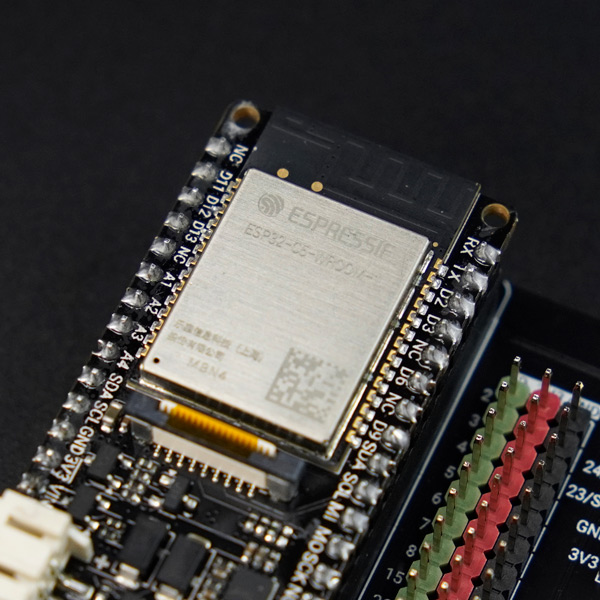

- 搭载ESP32-C5-WROOM-1-N4模组
- 主频高达 240 MHz，内置384 KB SRAM、320 KB ROM、4 MB FLASH
- 支持 2.4G 和5G 双频 Wi-Fi 6，更低延迟，更低功耗
- 支持BLE、Zigbee、Thread等其他通讯协议
- 支持灵活且高效的电源管理
- 支持太阳能充电, 免电源线部署
- 电池电量检测，了解设备电量信息
- 支持3.3V可控电源输出，按需供电
- 超低功耗，deep-sleep 电流为23μA
- 板载GDI接口，轻松连接屏幕
- PH2.0电池接口，方便连接电池
- 支持C/C++、MicroPython编程
应用场景
- 室内空气质量监测项目
- 阳台植物土壤监测项目
- 物联网家居改造项目
- 物联网节点设备
- 智能家居项目
技术参数
- 基本参数
- 工作电压: 3.3V
- Type-C输入电压: 5V DC
- VIN输入电压: 5V DC或4.5-6V太阳能板
- 最大充电电流: 0.5A
- 休眠电流: 23μA (ECO1版本，deep sleep模式，电池供电)

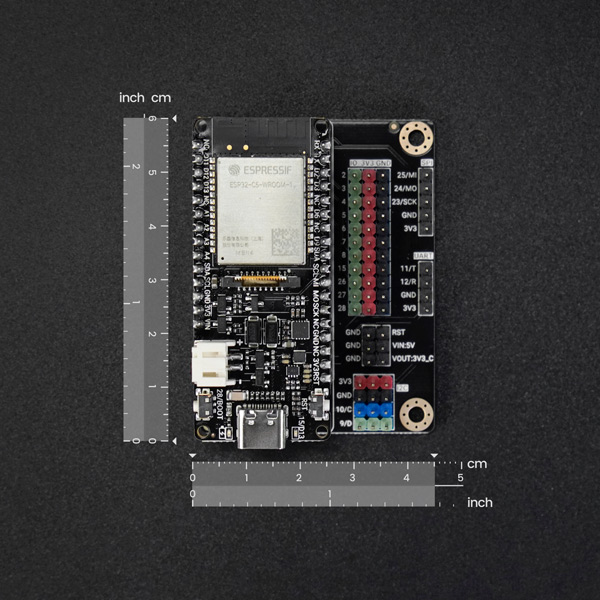

- 模块尺寸：25.4×60mm
- 硬件信息
- 处理器：RISC-V单核处理器
- 主频：240MHz
- SRAM：384KB
- ROM：320KB
- Flash：4MB
- LP SRAM：16KB
- Wi-Fi
- Wi-Fi频段：2.4GHz和5GHz，1T1R
- Wi-Fi协议：IEEE 802.11a/b/g/n/ac/ax
- IEEE 802.11a/b/g/n（数据速率高达150Mbps）
- IEEE 802.11ax (20 MHz-only non-AP mode)
- Wi-Fi模式：Station 模式、SoftAP 模式、SoftAP+Station 模式和混杂模式
- 蓝牙
- 蓝牙协议：Bluetooth 5、Bluetooth mesh
- 蓝牙速率：125 Kbps、500 Kbps、1 Mbps、2 Mbps
- IEEE 802.15.4
- 兼容 IEEE 802.15.4-2015 协议
- 频段：2.4GHz
- 数据速率：250Kbps
- 支持Thread 1.3、Zigbee 3.0
- 接口引脚
- FireBeetle 2 ESP32-C5开发板
- 数字I/O×18
- LED PWM 控制器 6个通道
- SPI×1
- UART×3 (LP UART×1)
- I2C×2 (LP I2C×1)
- I2S×1
- 红外收发器：发送通道×5、接收通道×5
- 1×12位 SAR ADC， 7个通道
- DMA 控制器，3个接收通道和3个发送通道

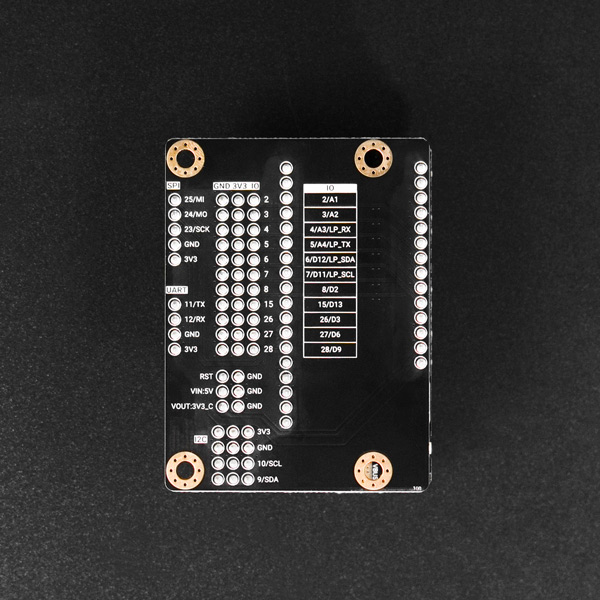

- IO扩展板
- IO×11
- I2C×3
- UART×1
- SPI×1
- RST×1
- VIN：5V×1
- VOUT：3V3_C×1
documentstart
相关文档
documentsend
配送清单
- FireBeetle 2 ESP32-C5 IO扩展套装×1
