太阳能电源管理模块 5V@1A

简介

技术规格

• 太阳能充电管理芯片：CN3065
• 太阳能板输入电压：4.5V~6V
• 电池类型：3.7V单节锂聚合物/锂离子电池（充满电压4.2V）
• 充电电流(USB/太阳能)：900mA Max 涓流、恒流、恒压三段充电
• 充电截止电压(USB/太阳能)：4.2V±1%
• 稳压输出（USB/5V排针）：5V 1A
• 稳压输出效率（3.7V电池输入）：86%@50%负载
• USB/太阳能充电效率：73%@3.7V 900mA BAT IN
• 静态电流：<1 mA
• 保护功能

  • 电池（BAT IN）：过冲/过放/过流/反接保护
  • 稳压输出（OUT）：输出短路/过流/过热保护
  • 太阳能板（SOLAR IN）：反接/防倒灌保护
• 工作温度：-40℃～85℃
• 尺寸：33.0mm*63.0mm

版本升级历史

V1.1（最新）：增加电池端（BAT IN）过流与过放保护，提高电池安全性。无论锂电池是否带有保护板均可使用。

V1.0：用户应注意使用带有保护板的3.7V锂电池以避免锂电池过放，提高电池安全与寿命。

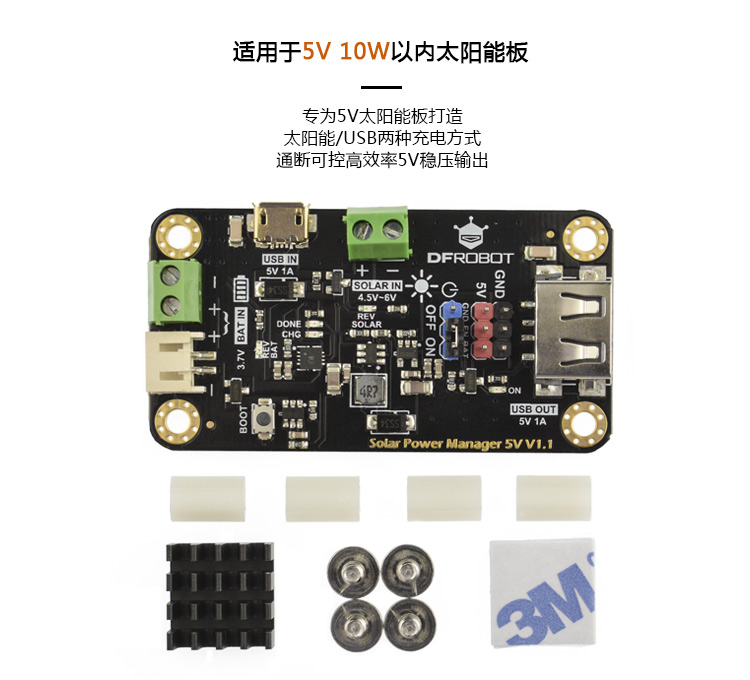

配送清单

• 太阳能电源管理模块5V x1
• 黑色跳线帽 x1
• M3*10mm双通尼龙柱 x4
• M3*5mm圆头不锈钢螺丝 x4
• 14*14*7mm黑色铝散热片 x1
• 14mm*14*0.5mm蓝色导热硅胶片 x1
