产品简介

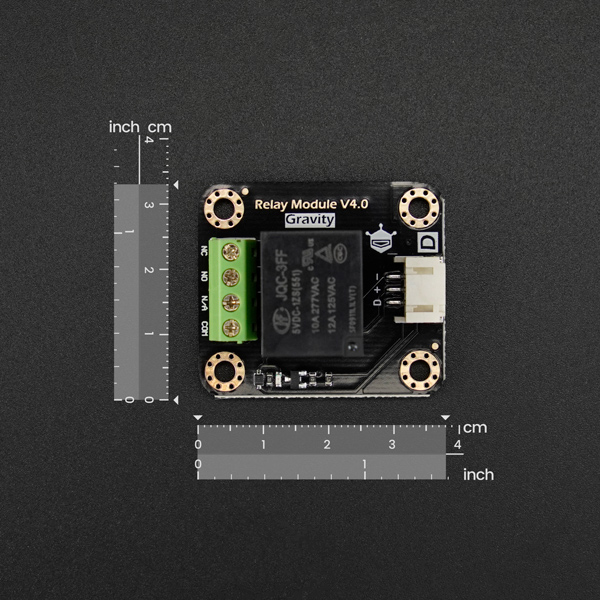

DFRobot推出新版继电器模块,更精致的外观,更加方便的使用。 运行电压适应5V供电。 小板上的端口边上有一个大写的D,标明这是一个数字的传感器。 小板上带有高品质接头,能够经受上万次插拔,保证接触牢固,良好。 沉金工艺,不仅保证模块的性能,而且带有金色光泽哦!
在使用Arduino做互动项目时,很多大电流或高电压的设备通常无法直接用Arduino的数字IO口进行控制(如电磁阀、电灯、电机等),此时可以考虑用继电器的方案解决。模块化的设计使其很容易同Arduino扩展板相连接。继电器的输出状态都由一个发光二极管表示,方便实际使用。

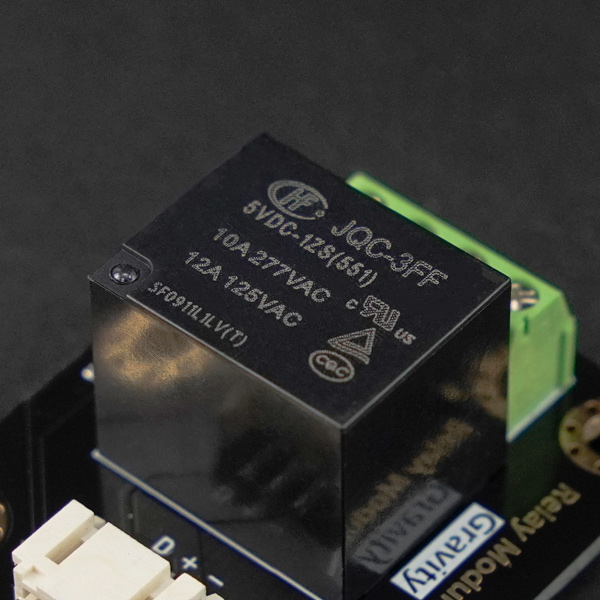

继电器模块就是采用大电流优质继电器,提供1路输入与输出,最高可以接250V/10A的交流设备或25V/10A的直流设备,因此能够用来控制电灯、电机等设备。

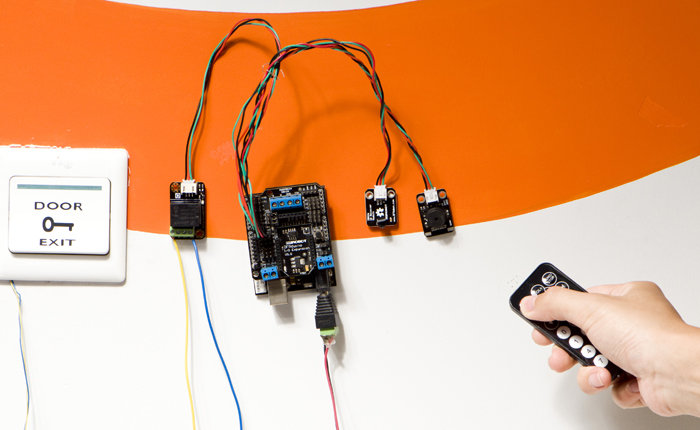

可以用继电器控制电动门。只需遥控器轻轻一按,红外传感器接收到信号,就能开关了。

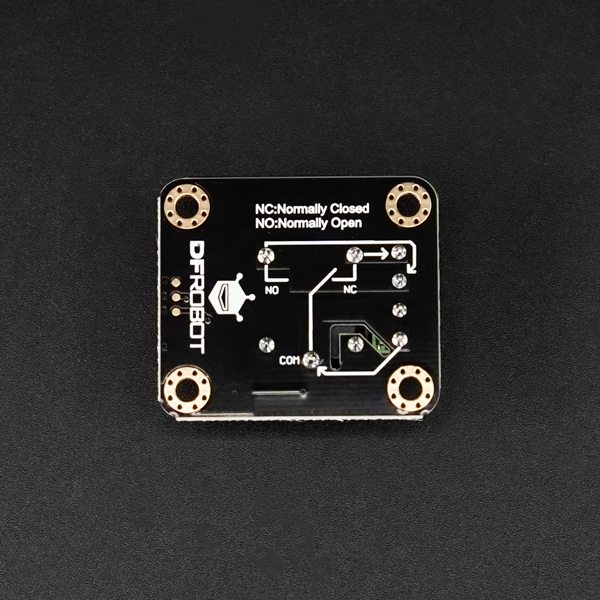

更新说明:最新3.1版在继电器模块背面添加丝印,指示硬件扩展连接的方式和常闭常开的端口指示。以便用户更直观的了解如何使用该模块。
技术规格
- 控制信号:TTL电平,高电平通。
- 触点方式:1H,1Z
- 额定负载:10A 250VAC/10A 24VDC
- 最大开关电压:250VAC/30VDC
- 最大开关功率:250VA/210W
- 最大切换电流:1H 15A/1Z 10A
- 触点动作时间:10ms以下
- 触点状态:未通电时常开

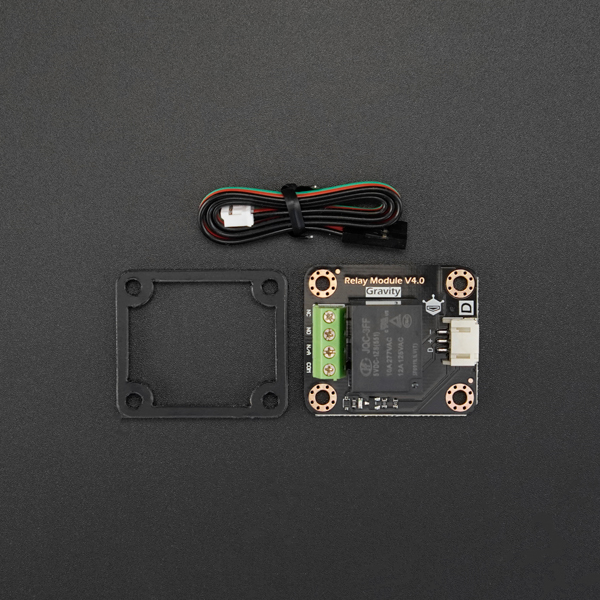

配送清单
相关文档
