简介
这是一款专为智能夹持系统、人机交互、机器人触觉感知及科研教育项目设计的4×8柔性阵列式触觉压力传感器。传感器采用先进柔性薄膜技术,在仅20×10mm的感应区域内集成了32个独立压力检测单元,可实时捕捉接触点位置、压力分布及细微受力变化。

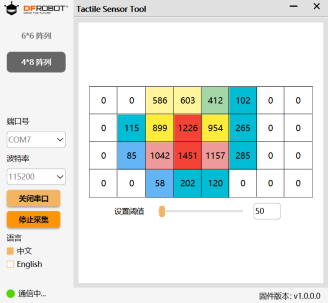

不同于传统单点压力传感器,本产品支持 UART 接口级联,极大地简化了多传感器布线的复杂度。其超薄、可弯曲的特性,使其如同“电子皮肤”一般,能轻松贴合在机械手爪、可穿戴设备或DIY灵巧手上。通过配套的上位机软件Tactile Sensor Tool和完善的嵌入式软件支持,开发者可以快速完成项目验证。

阵列式触觉:精准捕捉压力分布

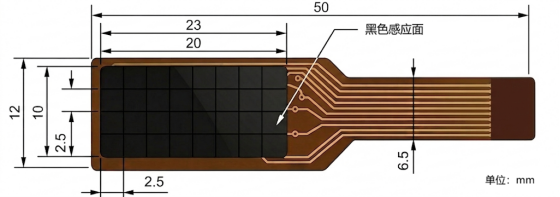

传感器内部由横向8列、纵向4行感应点交叉组成,感应点间距仅为2.5mm 。这种高密度的布局让设备能够实时生成“压力热图”,无论是监测整体受力还是分析局部受力,都能做到微秒级响应(响应时间 <10μs )。

极致小巧:无感嵌入各类项目

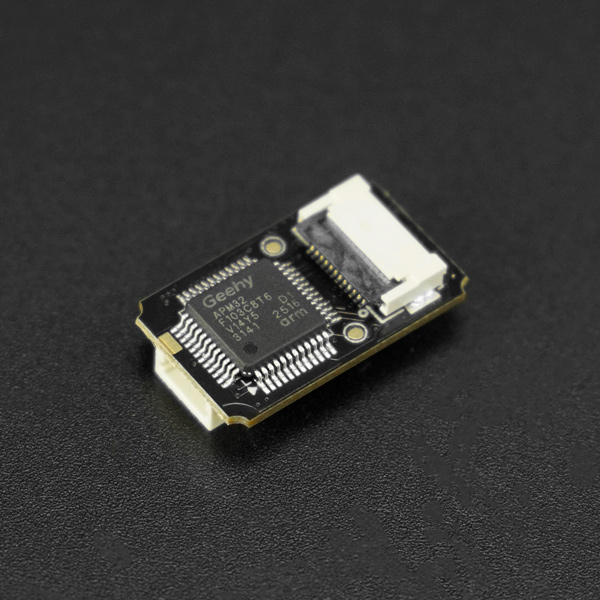

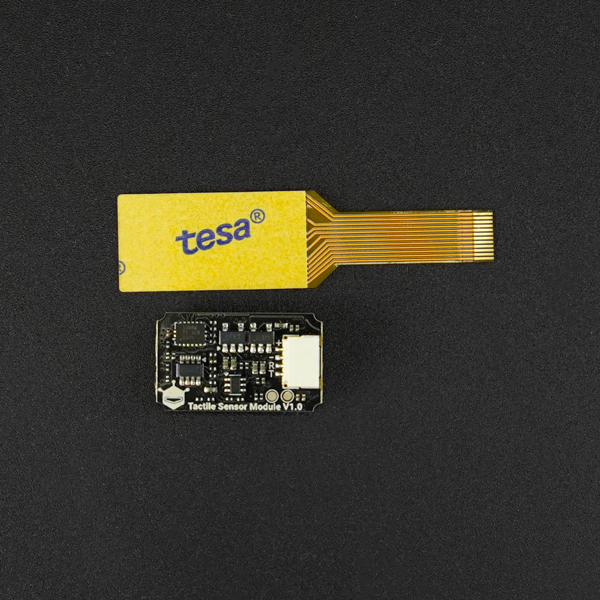

为了满足项目中对空间利用的严苛要求,本产品不仅传感器主体轻薄,配套转接板尺寸也仅为20×12mm。紧凑的体积配合传感器背面自带的胶层,可以非常方便地贴合并嵌入到空间受限的机械手或小型穿戴设备中,无需更改原有的结构设计。

UART 级联与易用性:快速上手验证
传感器优化了通讯方式,支持 Arduino 、 ESP32、树莓派生态。自带30cm柔性硅胶线,耐弯折且易于接入。通过UART接口,用户可以轻松读取 32路压力数据,无需再自行搭建复杂的模拟采集电路。
柔性 FPC 材质:耐高温与高寿命
采用高品质FPC柔性线路板材料,结构紧凑且不易受高温影响变形。产品耐用性高达100万次以上 ,确保在长期高强度的机械重复运动中依然保持 +/-5%的重复精度 。

应用场景

技术规格
- 工作电压:5V
- 采样频率:20/50HZ
- 感测区域:20*10mm
- 阵列配置:4x8
- 通信接口:UART
- 触发力:20g
- 压力范围:20g~5kg(单感应点)
- 压力类型:按压
- 耐用性:>100万次(1kg力)
- 工作温度:-20℃ ~ +65℃

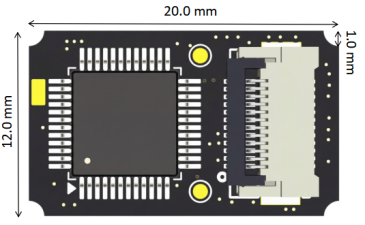

- 转接板尺寸:20*12mm

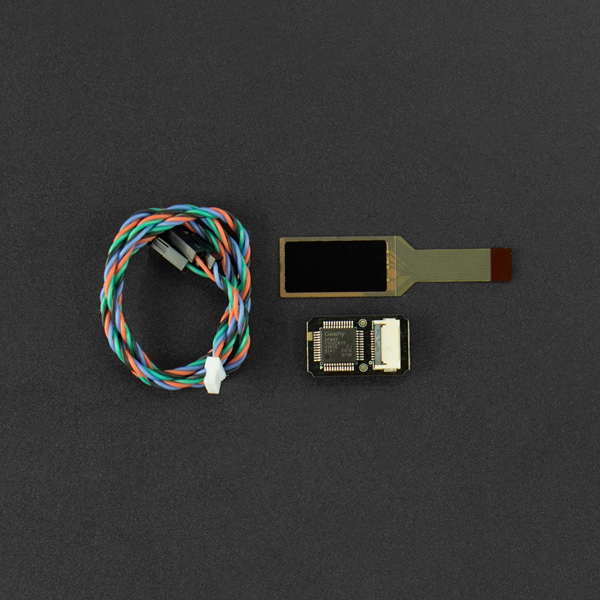

配送清单
- 转接板x1
- 4×8柔性阵列压力传感器 ×1
- 30cm柔性硅胶连接线 ×1
