简介

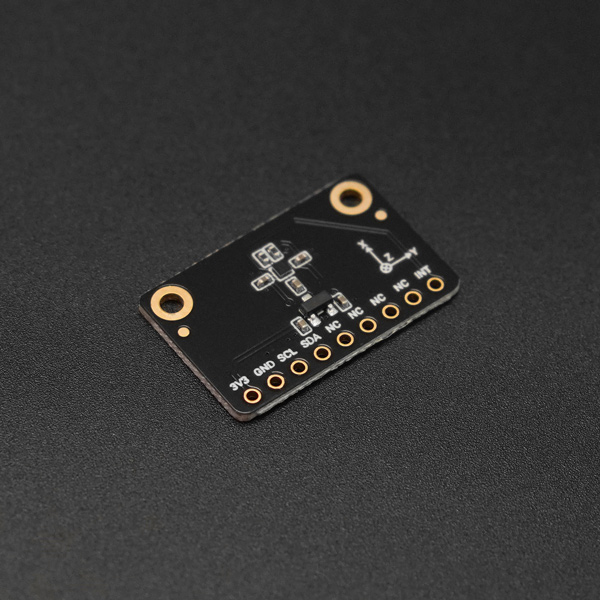

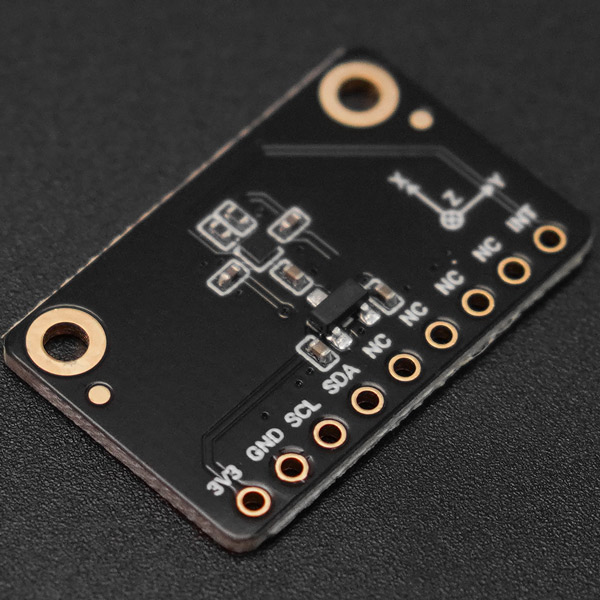

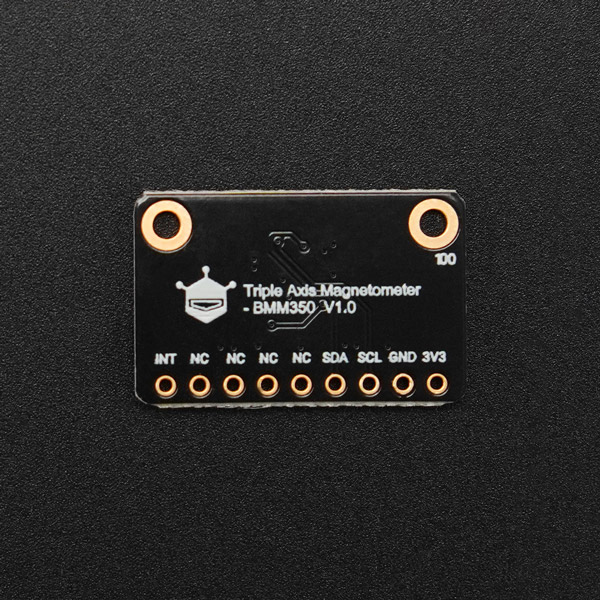

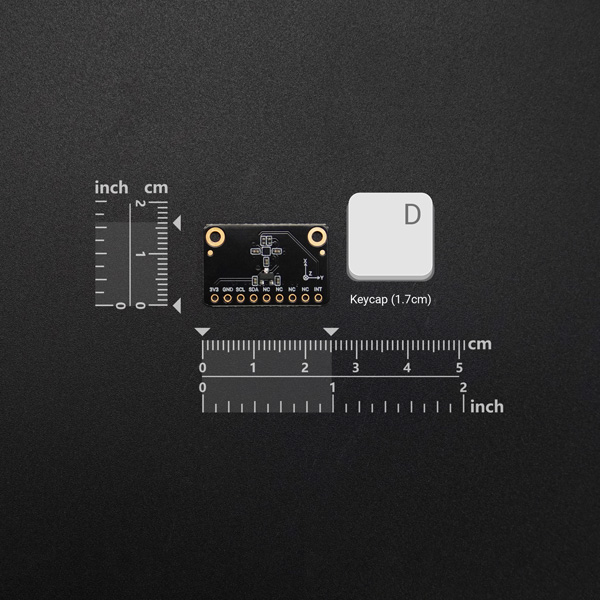

DFRobot BMM350三轴地磁传感器,可以在三个垂直轴上测量磁场和罗盘角度。基于Bosch专利的FlipCore技术,使用者无需校准便能获得精确的空间方位。该传感器整体尺寸轻便小巧,硬件尺寸和引脚位置兼容前代的DFRobot BMM150系列产品。
相较于BMM150,该芯片增加了TMR(隧道磁阻)技术,具有场冲击恢复功能,使该设备对外部磁场具有很强的鲁棒性。同时大幅降低了功耗,提升了量程和采样率。
磁场冲击恢复功能
BMM350采用TMR(隧道磁阻)技术,具有场冲击恢复功能,即使受到外部磁场干扰也能确保稳定性能。此功能使传感器具有高度的稳定性,可在动态环境中提供可靠且一致的数据。
改进的采样率和更大的量程
BMM350支持高达400Hz的高采样率,可提供对 AR/VR、AGV 地磁导航和无人机等应用至关重要的实时数据。此外,z轴方向的量程从±1300μT大幅提升到了±2000μT。
高分辨率、低功耗
与上一代产品 BMM150相比,BMM350的分辨率从0.3μT提升到了0.1μT。并且在正常模式下以100Hz采样率运行时,电流仅为200μA,非常适合电池供电的设备。
| BMM150 | BMM350 |
功耗 | 0.5mA(正常模式) | 200μA(正常模式@100Hz采样率) |
采样率 | 10Hz | 400,200,100,50,25,25/2,25/4,25/8,25/16(可选) |
量程 | ±1300μT(x,y轴) ±2047μT(z轴) | ±2000μT(xyz轴) |
分辨率 | 0.3μT | 0.1μT |
选型对比

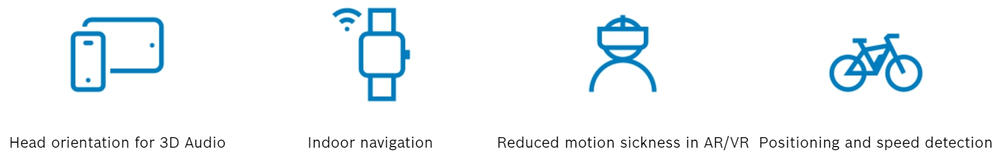

应用场景
- AR/VR头显
- 指南针/电子罗盘
- AGV地磁导航
- 无人机
技术规格
- 工作电压:3.3V DC
- 工作电流:200μA(正常模式@100Hz采样率)
- 零点漂移:±25μT
- 接口协议:I2C
- 工作温度:-40~+85℃
- 启动时间:2.5ms

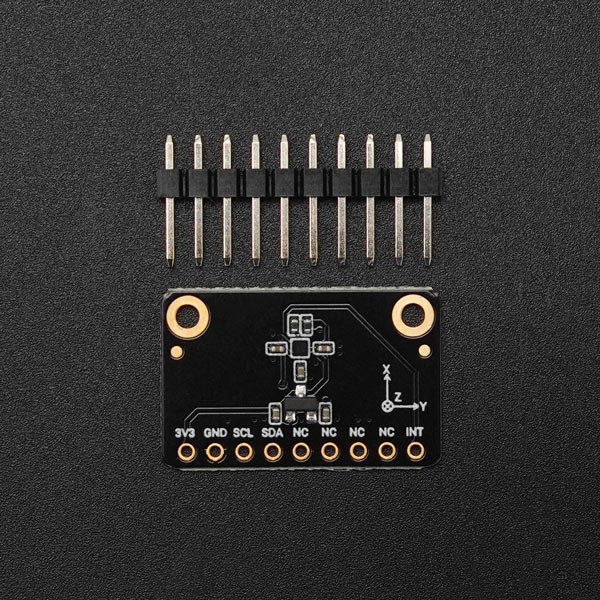

配送清单
- Fermion: BMM350三轴地磁传感器 x1
- 2.54黑色单排排针-10p x1
