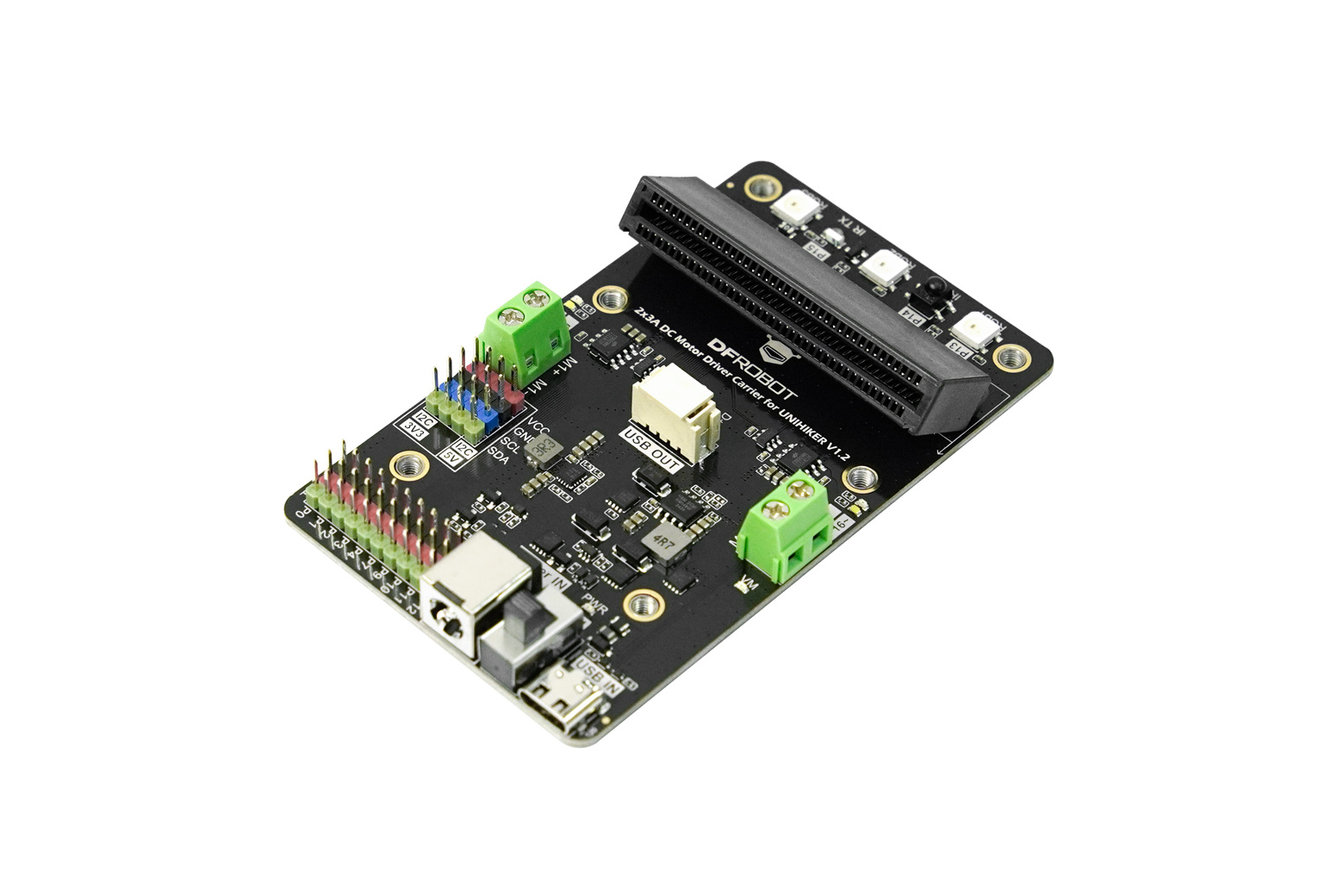

简介

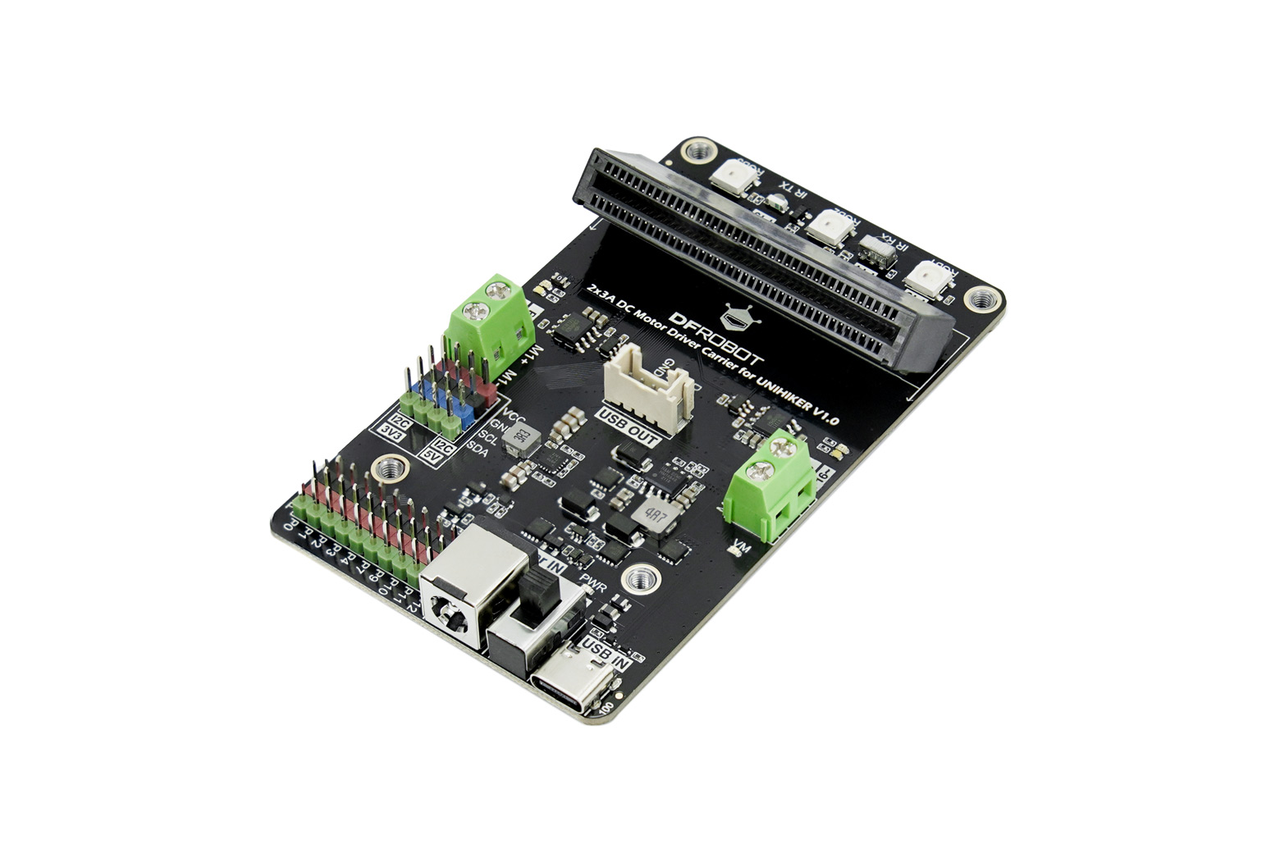

专为行空板M10（UNIHIKER）设计的立式动力扩展板，解决接口少、缺电机驱动、供电弱三大难题。创新倾斜金手指立式安装，屏幕视角舒适，告别低头。无缝接入DFRobot Gravity生态及各类传感器执行器。为教育机器人、智能硬件及创客项目提供一站式硬件解决方案。

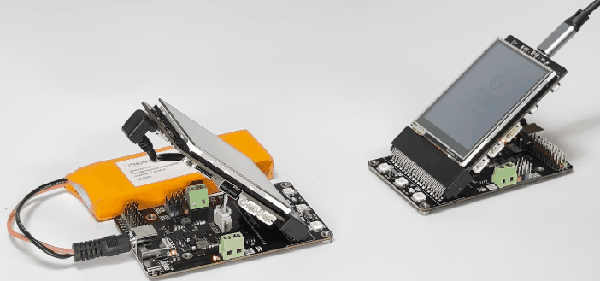

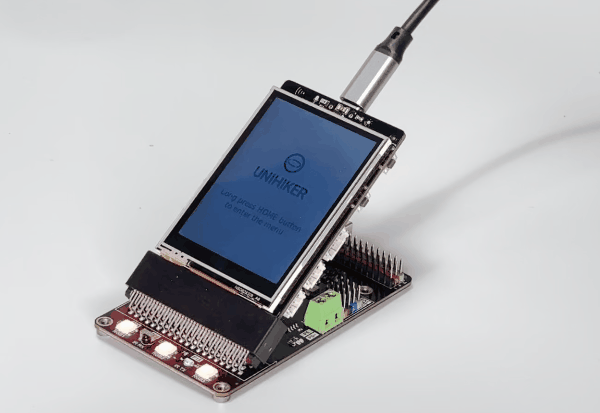

专属倾角设计，告别低头俯视

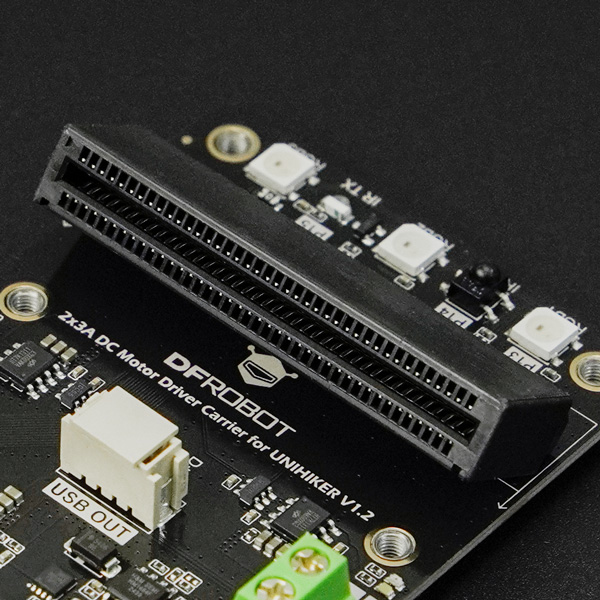

金手指插槽巧妙倾斜，插上行空板M10后屏幕自动处于最佳观看角度。告别低头俯视的困扰，提升编程调试舒适度与效率。立式结构还能节省桌面空间，展示更直观，尤其适合教学与长时间开发项目场景。

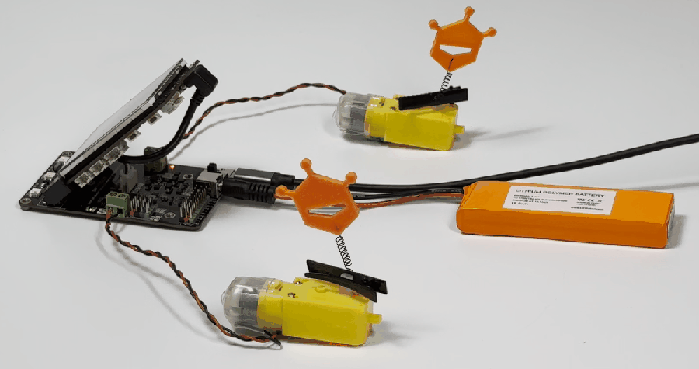

双路电机驱动，告别外接模块烦恼
内置了双路直流电机驱动电路，行空板M10只需要发出 4个简单指令，就能轻松搞定两个电机的 正转、反转、以及精准调速（PWM），让机器人小车跑起来、机械臂动起来都易如反掌。板载独立的DC2.1供电接口（支持6-12V输入），接上电池或电源适配器即可为电机提供强劲动力。
丰富I/O扩展能力
提供 10路 3Pin 数字/模拟接口 (3.3V) 和 4路 I2C 接口（含1路 5V 大功率通道），无缝接入 DFRobot Gravity 生态及其他传感器、执行器，显著扩展了连接能力。

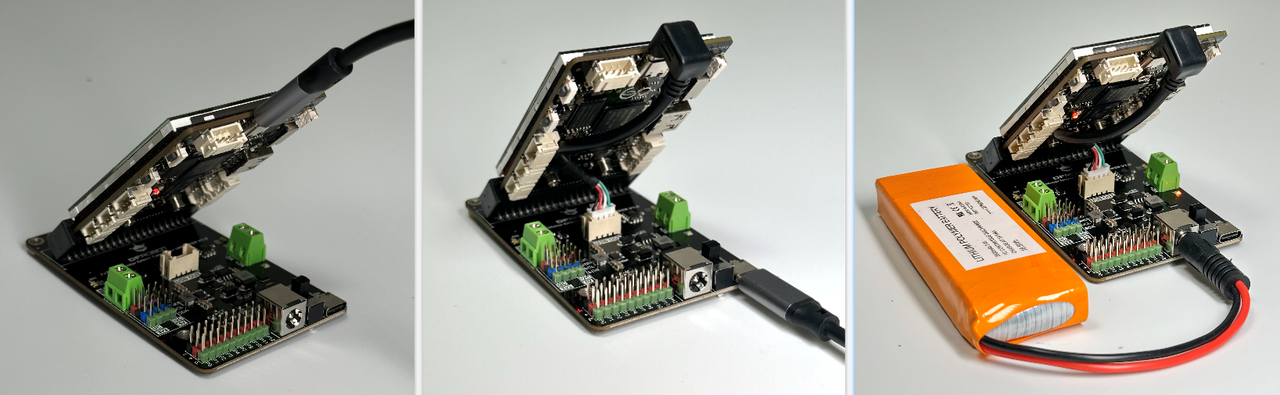

行空板M10立式扩展板丰富的扩展灵活供电方案
支持 USB Type-C (5V)、DC2.1 (6-12V) 及接线柱供电。配备专用 U 型转接线，接入扩展板电源即可通过单一线缆同时为扩展板和行空板供电与通讯，布线简洁。独立电源开关控制灵活。
实用板载元件
集成 3 颗可编程 WS2812 RGB 幻彩灯、红外发射与接收管，轻松实现灯光效果和红外遥控功能。

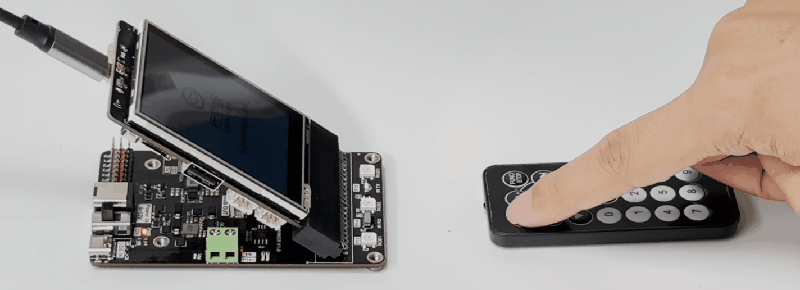

行空板M10立式扩展板红外发送
贴心设计细节
- 多种指示灯： 多种指示灯： 系统电源状态、电机驱动电源(VM)状态、电机正反转状态及PWM信号状态灯，方便调试监控。
- 坚固安装孔： 4个M3安装孔，便于固定到项目结构中。
- 明确接口标识： 所有接口清晰标注，使用直观。
适用场景
- 教育与学习：
- 学校或教育机构中，用于教授基础的电子工程和编程知识。
- 创客空间或工作坊，作为教学工具，帮助学生理解电机控制和传感器集成。
- 创客项目：
- 个人爱好者用于设计和构建自定义机器人、自动化工具或智能设备。
- 用于家庭自动化项目，如自动化浇花系统或智能窗帘。
- 机器人制作：
- 在机器人竞赛或机器人教育项目中，作为机器人的控制和驱动单元。
- 集成到各种类型的机器人平台，如小型移动机器人或无人机。
技术规格
- 供电接口：
- DC2.1接口：6~12V
- TypeC接口：5V
- 工作电压：3.3V
- I/O扩展排针：
- 3Pin：10路数字/模拟口，3.3V
- 4Pin I2C：3路3.3V，1路5V
- 电机接口：直流电机接线柱接口x2
- USB转接口：HY2.0 4Pin接口，用于给行空板供电
- 电源开关：控制USB转接口、电机驱动供电
- 安装孔：M3x4
- 板载元件：
- WS2812 RGB灯x3
- 红外发射管 x1
- 红外接收管 x1

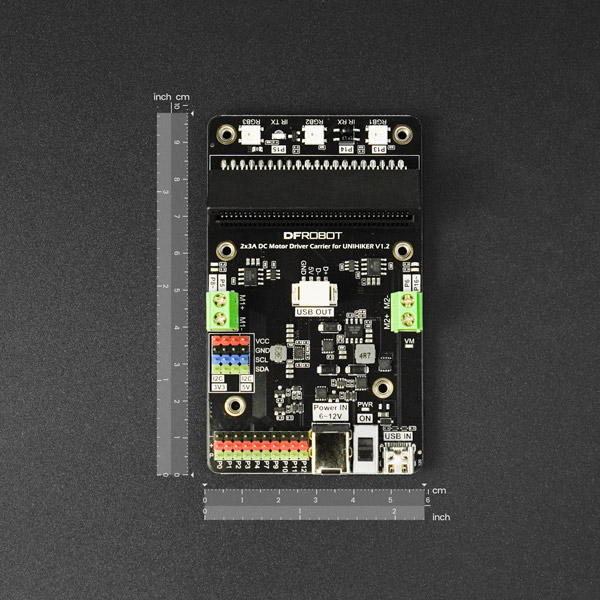

- 尺寸：98x58.5mm
- 重量：70g

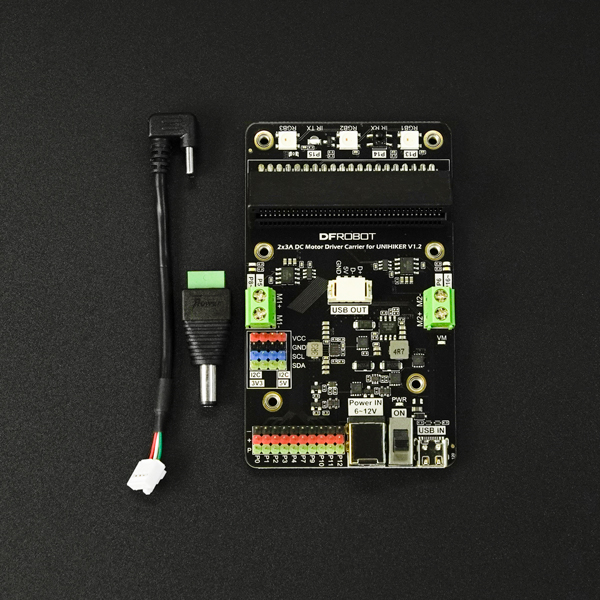

配送清单
- 行空板电机驱动扩展板 ×1
- U型TypeC转HY2.0-4P线 x1
- DC2.1转接线端子头 x1
