简介

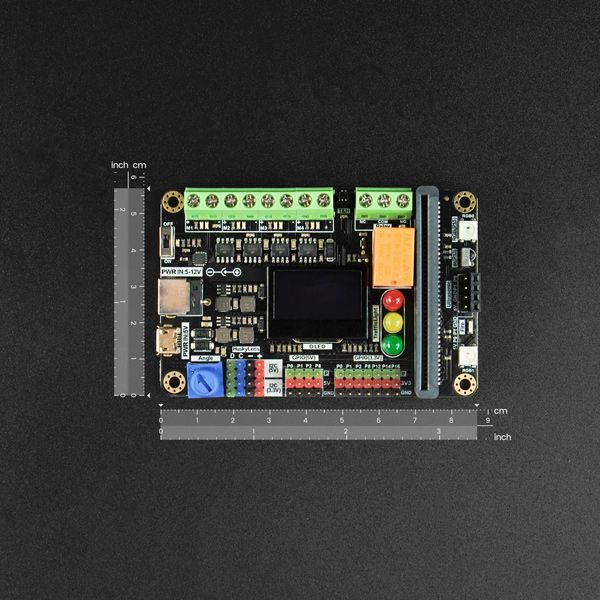

这是一款基于microbit V2开发的多功能编程教育扩展板。在57mm*87mm的板上，紧凑的集成了10多项功能模组。可满足micro:bit大部分的基础教学内容。
注意：此产品仅支持microbit V2版本，请勿在其他版本上使用。
并且，紧凑的布局、四路电机驱动、丰富的外设接口、外接电源的设计方式，可让学生在学习完基础内容后，还可扩展到AI摄像头视觉识别、机器人小车、麦克纳姆轮机器人控制等学习领域
特点

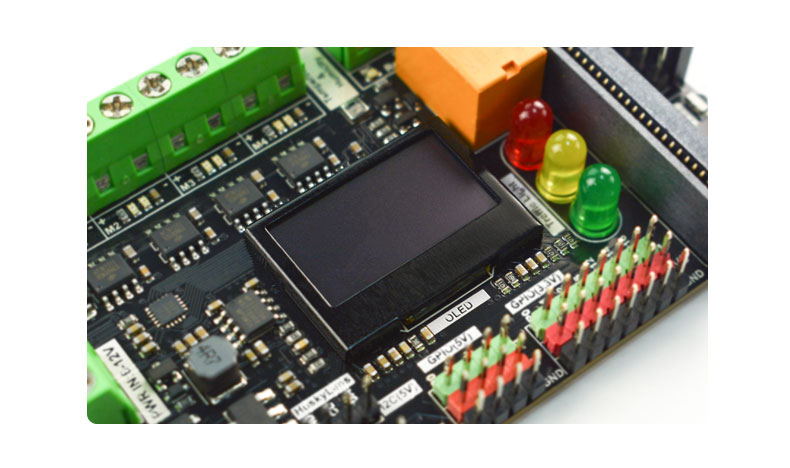

板载分辨率为128*64的OLED显示屏，并配置金属保护罩，显示清晰，使用安全。
集成高品质旋转角度传感器，手感舒适，精度高。可直接做模拟量教学实验，用于控制舵机角度、电机转速、灯光亮度等场景。

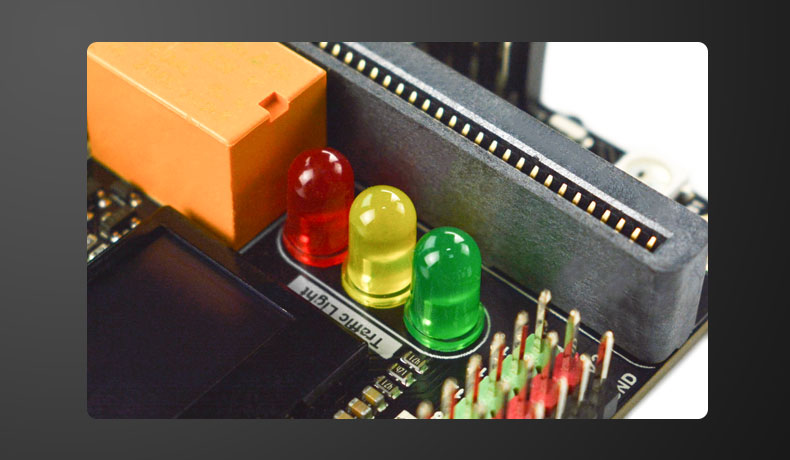

板载三色交通灯模块，可模拟交通信号灯控制教学。配置OLED屏幕，还可以模拟交通灯倒计时功能。

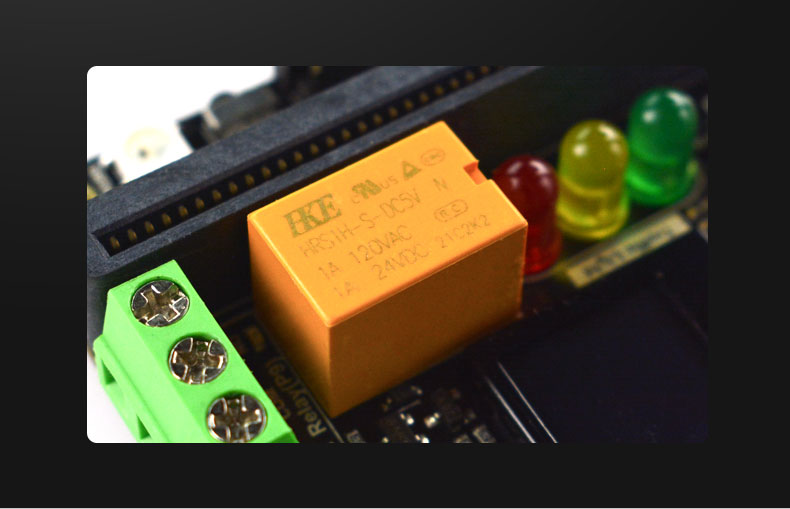

板载1A继电器模组，并设置2个继电器状态指示灯，不仅适合做模拟工业控制知识教学，也特别适合外接水泵做自动浇花方案。

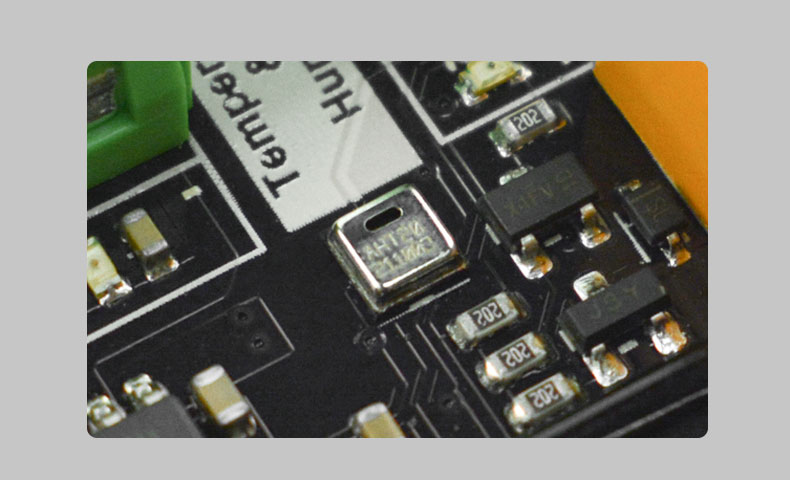

板载环境温湿度传感器，具备环境科学知识点、搭配OLED显示屏、microbit自带的光线传感器，可轻松制作出环境监测系统课程。如搭配WIFI IOT模块，可轻松实现物联网环境监测系统。

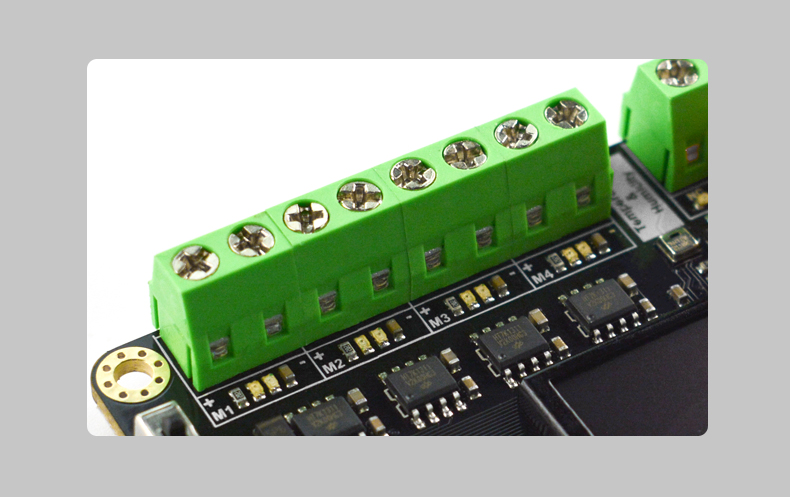

板载4路电机驱动，并具有正反转指示灯。可拓展制作麦克纳姆轮机器人等场景。
在PCB板前方，板载了两路WS2812 RGB灯、一路红外接收传感器、一路火焰传感器、两种超声波安装接口（SR04超声波、Gravity: URM10超声波）可方便的与小车底盘组合为智能教学机器人。

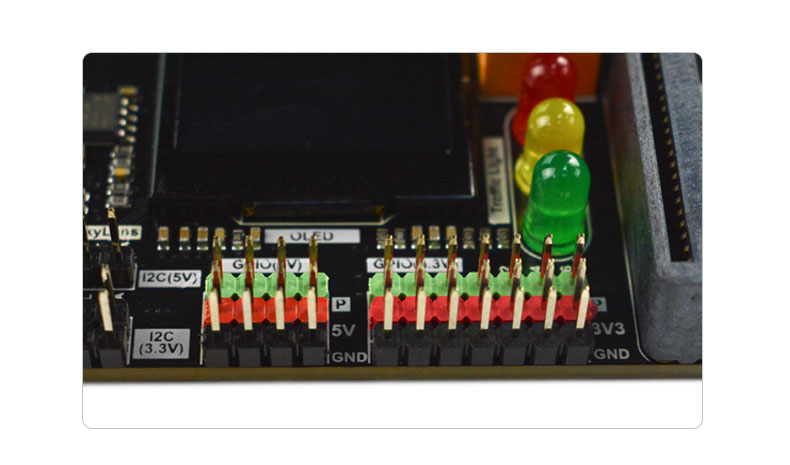

丰富的IO口扩展，7组3.3V 扩展IO口，4组5V扩展IO口。2组3.3V I2C接口、两组5V I2C接口。兼容3.3V和5V两种传感器模组。并且5V接口采用电源供电，具有更强的驱动能力，可完美支持AI摄像头、舵机的使用。
MicroUSB 5V、DC2.1两种供电方式，分别对用课堂教学场景、以及课后拓展场景。5V~12V可使用18650锂电池等供电方式，具有更强的驱动能力，可驱动四路舵机的蜘蛛机器人、四路电机的麦克纳姆轮机器人、二哈识图AI摄像头等功率较大的外设。并且使用大功率MOS管控制总开关，性能稳定、可靠性高。
底面丝印详细标识了各个传感器的引脚和控制方式，减少查询资料的麻烦。
紧凑的布局，功能众多，但尺寸仅57mm×87mm，体积小巧，使用灵活方便。

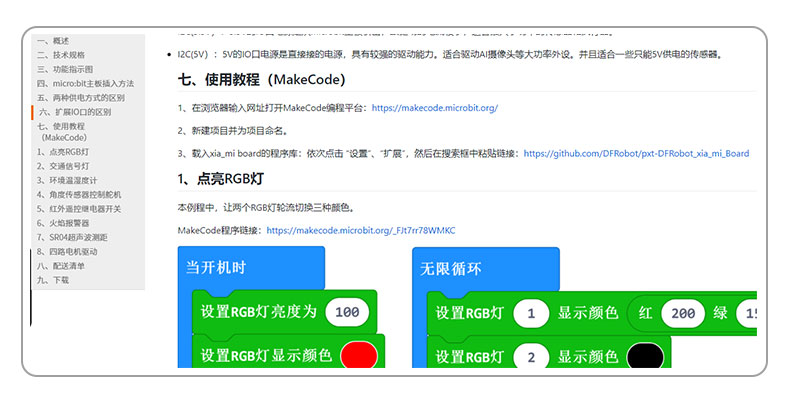

详细的使用手册，方便你开发适合自己的教程。
WIKI链接：https://wiki.dfrobot.com.cn/Xia_mi_Multi_functional_Expansion_Board_for_BBC_micro_bit_V2_MBT0042
技术规格
- 工作电压：5V(USB)
- 外接电源：5V~12V（开关仅控制外接电源）
- 红外接收传感器（P13) ×1
- W2812RGB灯（P15） ×2 （RGB0 RGB1)
- 继电器模块（I2C） ×1 （板载吸合与断开指示灯）
- 红外火焰传感器（I2C） ×1
- 温湿度传感器（I2C） ×1
- 旋转角度传感器（I2C） ×1
- 红黄绿交通灯模块（I2C） ×1
- 12864_OLED显示屏（I2C） ×1 (带黑色金属保护罩)
- 电机驱动（I2C） ×4 （板载正反转两色指示灯）
- 电机驱动电压：5V
- GPIO(5V ) : P0 P1 P2 P8 (外部电源，具有更强的驱动能力)
- GPIO(3.3V ): P0 P1 P2 P8 P12 P14 P16 （microbit主板内部电源）
- I2C扩展口(3.3V) ×2
- HuskyLens接口(5V I2C ) ×2 (外部电源，具有更强的驱动能力)
- SR04超声波接口：×1 （5V P0 P1 GND）
- URM10超声波接口：×1 （5V P0 P1 GND）
- 尺寸：57mm*87mm
配送清单
