简介
传统的继电器模块,接线复杂,对于新手创客或者学生并不友好。简易开关模块,将接传统继电器的接线方式简化,输入端搭配转接头,可以兼容大多数的电源,电池盒、DC电源、充电宝等。再简化接线方式的同时,保留了继电器NC、NO的功能,只用简单的调节拨动开关,来切换常开和常闭模式。

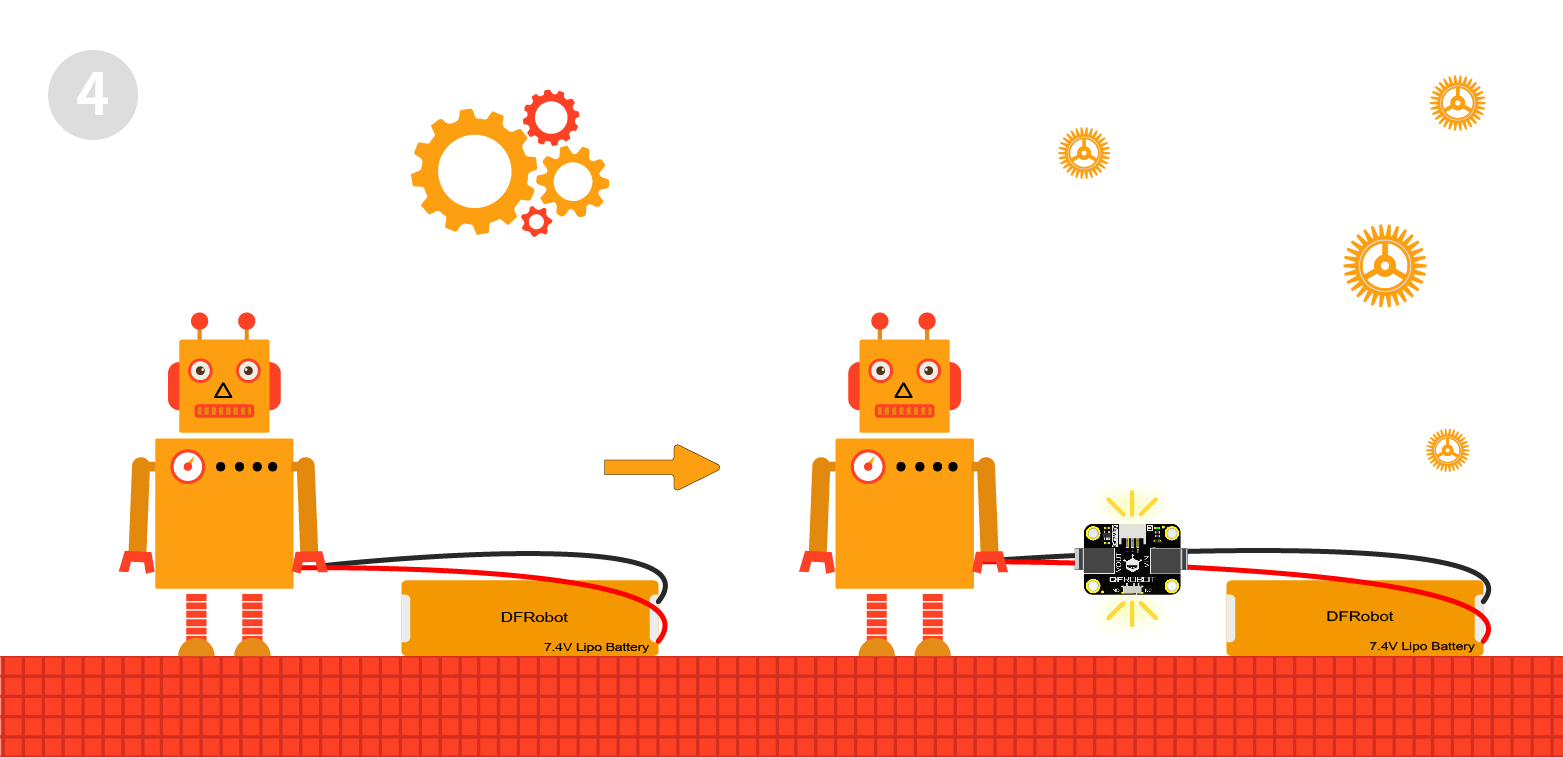

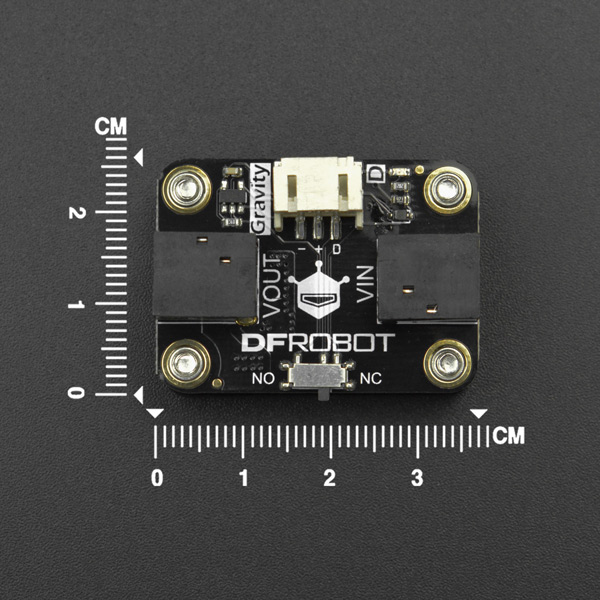

DFRobot最新推出的简易继电器模块,采用标准Gravity传感器接口,支持3.3V-5.5V的宽电压输入,使其很容易同Arduino、掌控板等主控板相连接。满足您在机器人控制、灯光控制、智能家居、安防等控制类应用的需求。





特性
- -3.3~5.0V工作电压,宽电压输入,同时兼容3.3V掌控板和5V主控板。

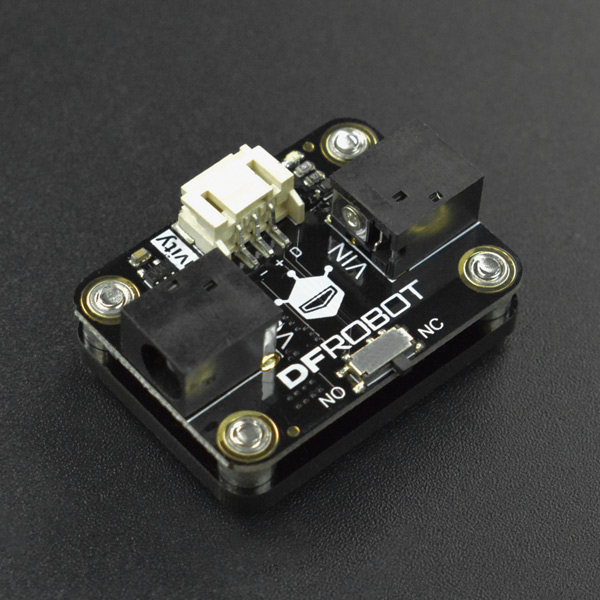

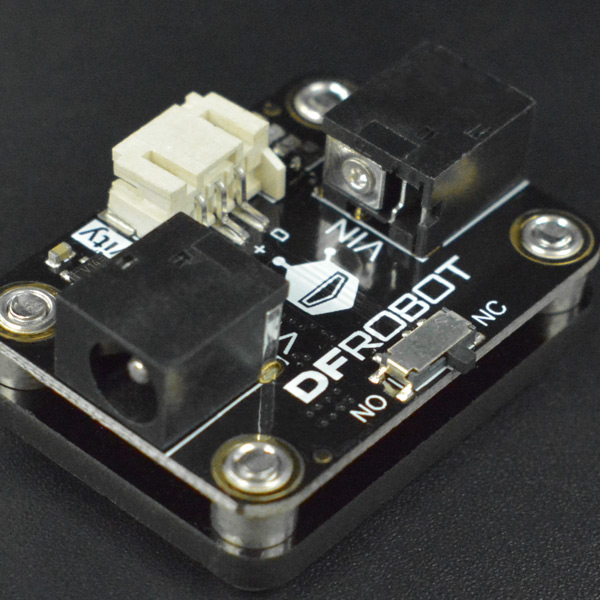

- -拨动开关,随时切换NC/NO模式,LED指示灯显示输出状态。
- -DC2.1输入输出接口,配合附赠的转接头,即插即用,适用于大部分应用场景。

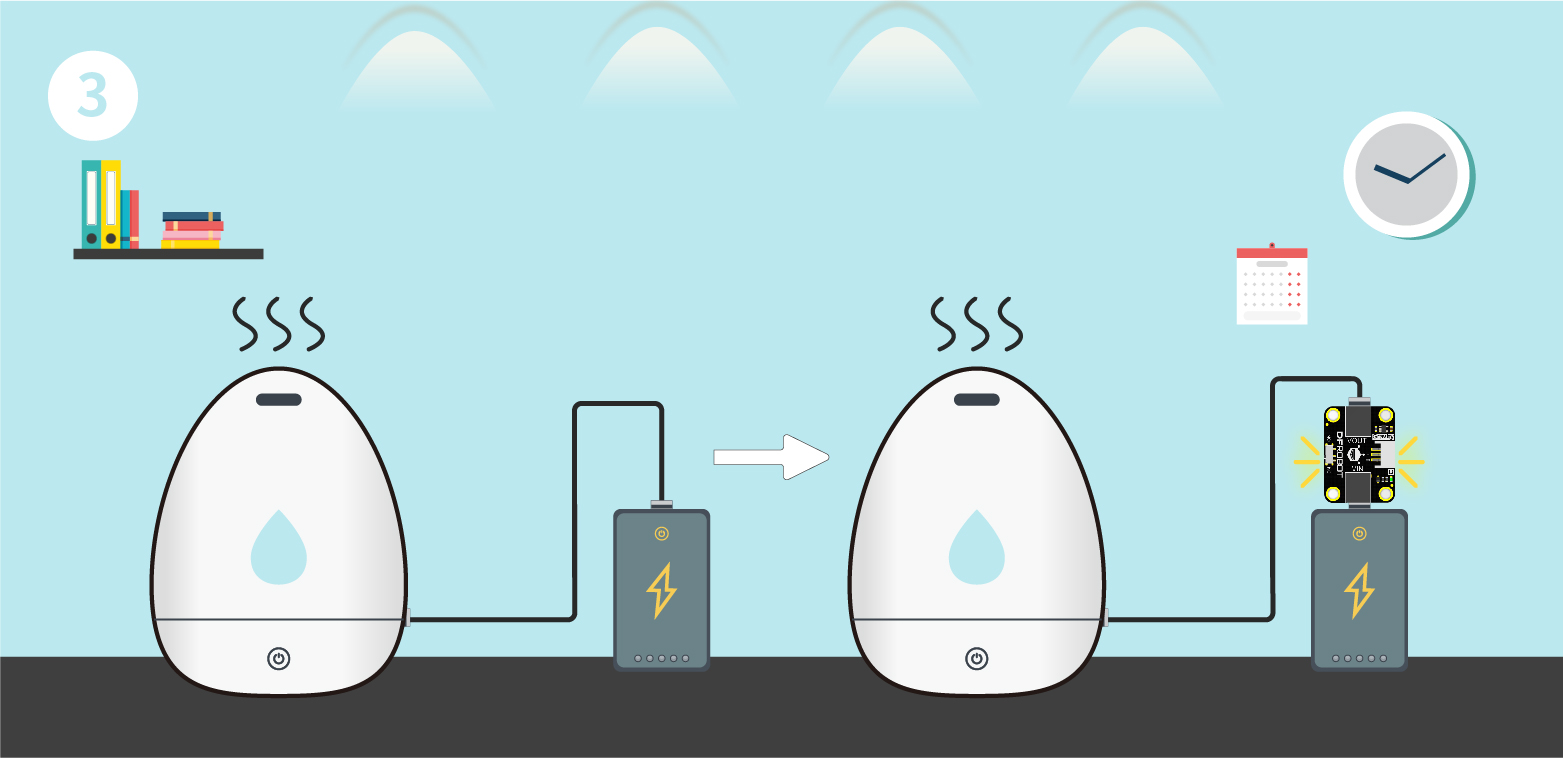

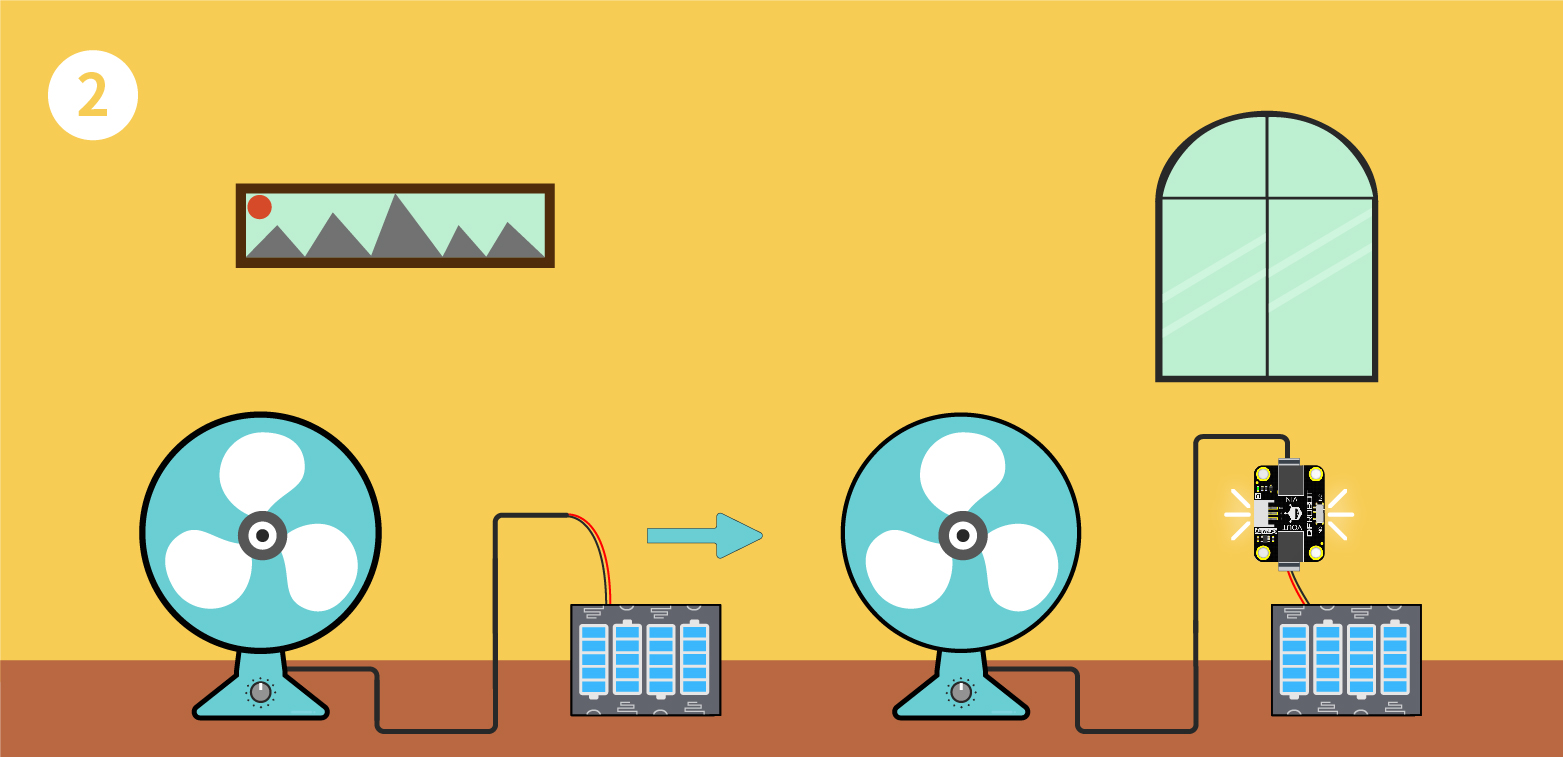

应用场景
- 灌溉系统,输入端连接电源,输出端连接水泵,信号端连接控制。

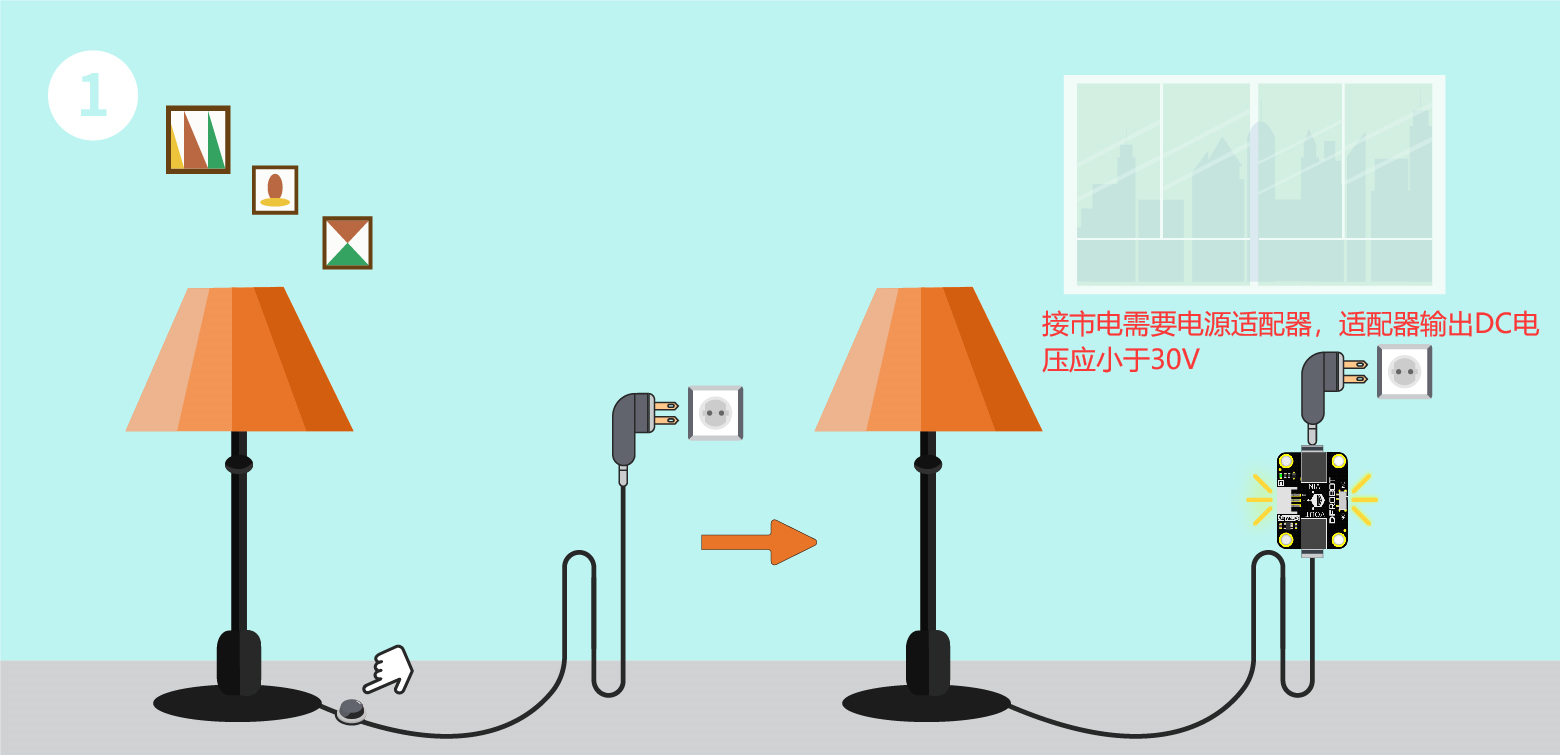

- 照明系统,输入端连接电源,输出端连接LED灯管,信号端连接控制。

- VIN端电压: 5V-30V
- VIN端电流: 0A-2.5A
- 逻辑供电: 3.3~5.5V
- 逻辑信号:3.3~5.5V
- 工作温度: -55°C-150°C
- 开关特性: T(on)= 20us/T(off)=50us ●开关频率: 1kHz
- 尺时: 37*27mm/1.46*1.06in
配送清单
- Gravity: 简易继电器模块 x1
- Gravity 3Pin 数字传感器连接线 x1

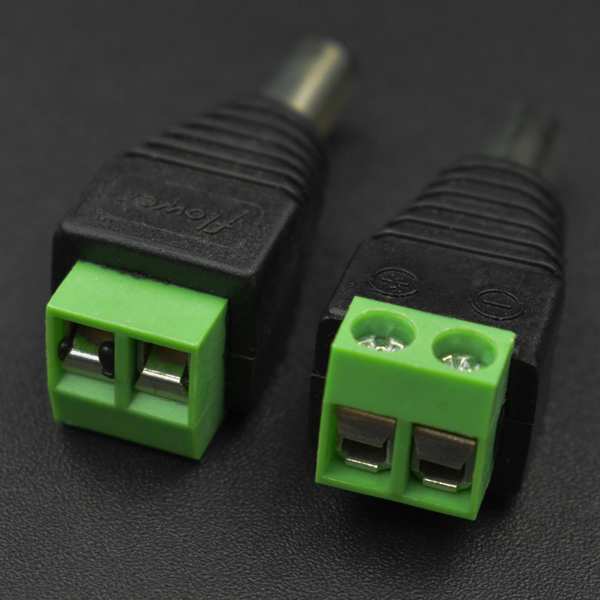

- DC2.1电源转接头 公头 x2
- DC2.1 公头转公头 x2
- DC2.1母头转USB 公头 x1
- DC2.1母头转USB 母头 x1

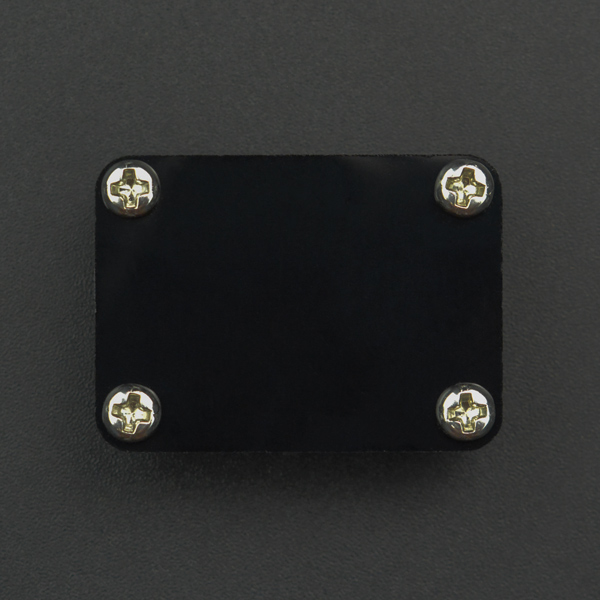

- 黑色亚克力底座 x1
- 圆头螺丝M3*8(M3*8) x4
