简介

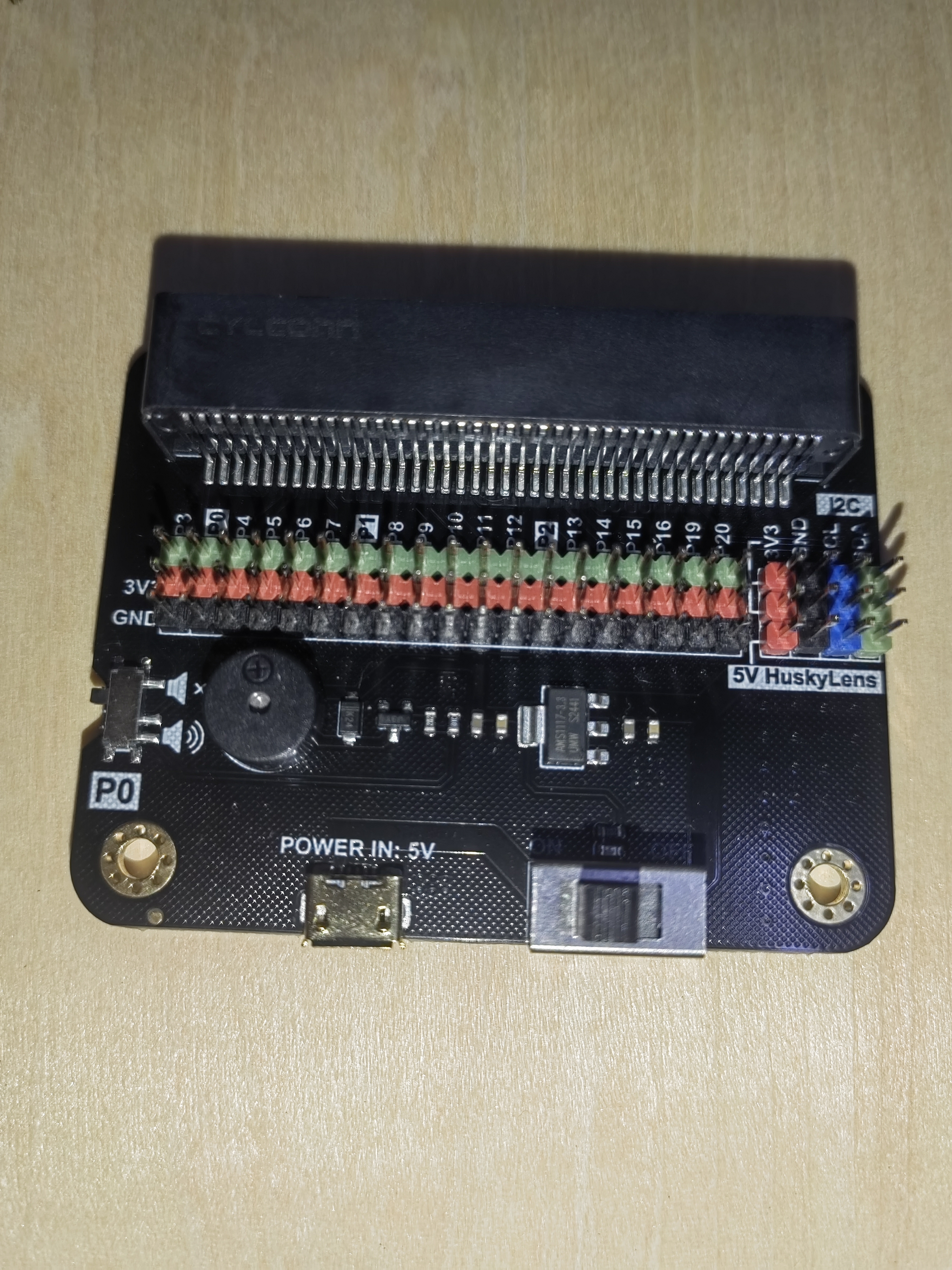

micro:bit IO扩展板是一款设计精良、即插即用的多功能扩展配件,它不仅完整引出了micro:bit主控板的所有IO口,更专门为二哈识图(HuskyLens)AI摄像头优化设计了独立的5V供电I2C接口,确保了AI摄像头在各种模式下的稳定运行。此扩展板具备广泛的兼容性,完美支持行空板M10、K10、micro:bit以及掌控板,并严格遵循Gravity接口标准。扩展板背面清晰的功能丝印使得接口功能一目了然,极大降低了使用门槛,特别适合学校、培训机构进行嵌入式编程基础与人工智能知识教学,以及创客爱好者快速开发互动项目和AI应用。
全面的IO口引出与极致的兼容性

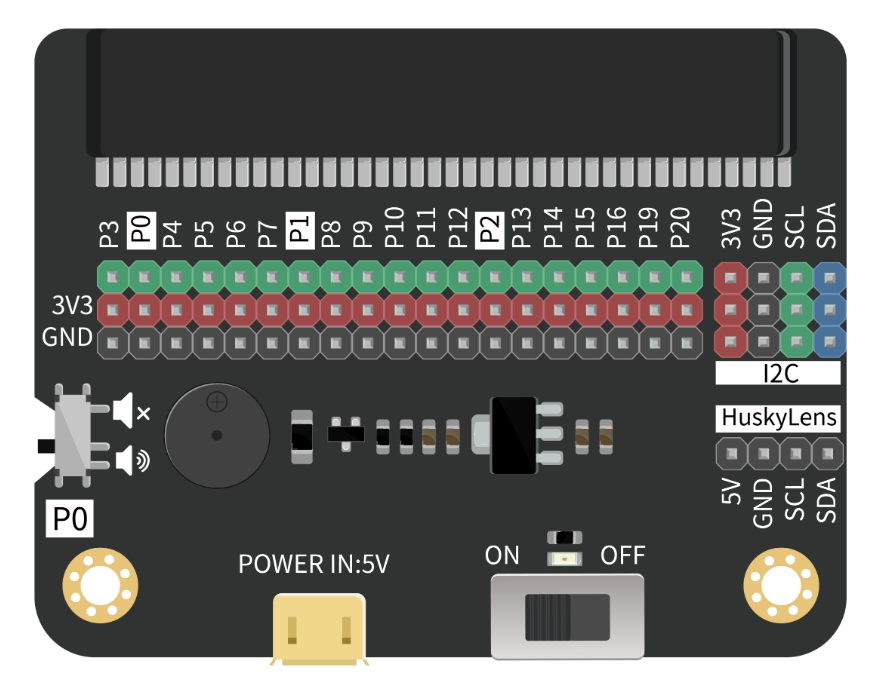

micro:bit IO扩展板以Gravity标准接口方式,引出了包括P0, P1, P3-P16, P19, P20在内的全部IO口,并额外提供两路标准的3.3V I2C接口。其卓越的兼容性体现在可同时支持micro:bit(正插)、行空板M10、K10(正插)以及掌控板(反插)这三款主流教育开源硬件,实现了硬件平台的平滑切换与项目资源的无缝复用,为用户提供了极大的灵活性与便利性。
IO扩展口人性化设计与便捷查询功能

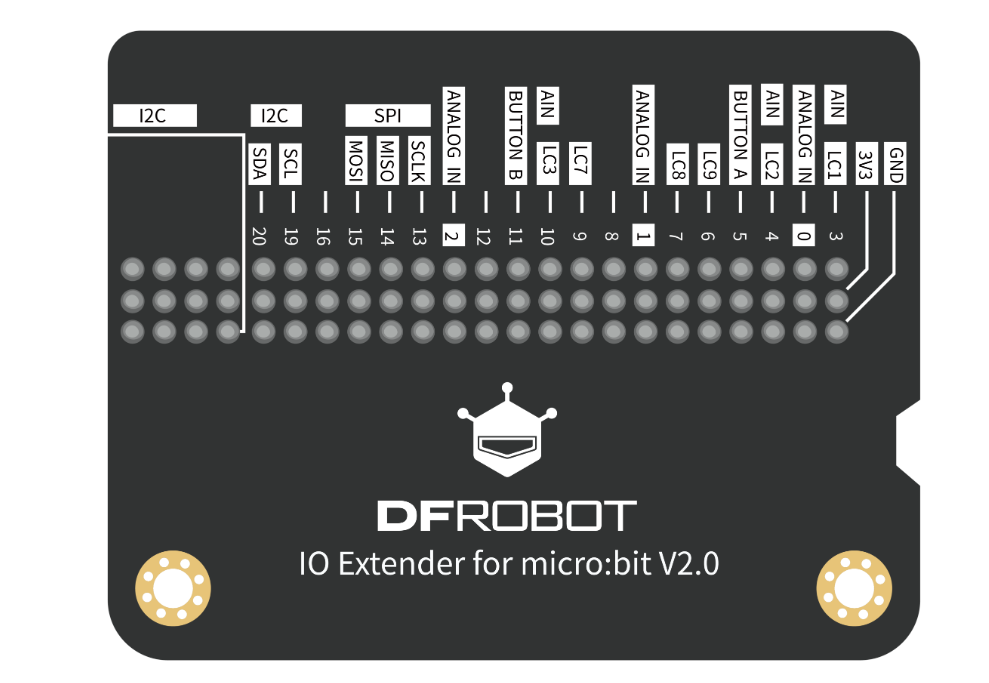

扩展板背面印制了详尽清晰的丝印,明确标注了每一个IO口的主要功能定义。这一人性化设计使得用户在连接传感器、执行器或其他模块时,即使不频繁查阅外部资料,也能快速定位所需接口,显著提升了项目搭建效率和使用的便捷性,尤其适合教学场景和学生自主探索。
IO口功能定义丰富的应用场景与项目支持
micro:bit IO扩展板是开展AI人工智能项目(如人脸识别魔镜、色彩钢琴)、物联网应用、机器人制作以及创客教育实践的理想平台。官网Wiki提供了详尽的使用教程以及多个完整的项目实例,从入门到创新提供了全方位的支持。
注意:使用HuskyLens时,请使用扩展板上的USB口供电,micro:bit主板供电较弱,哈士奇无法正常运行。
特性
- 接口丰富,按Gravity标准引出了micro:bit的所有IO口以及两路I2C接口。
- HuskyLens专用I2C接口,为 HuskyLens提供稳定的5V电源供应。
- 背部丝印标注了每个IO口功能,方便查询。
技术规格
- 供电:5V MicroUSB接口
- IO扩展口(3.3V):P3 P0 P4 P5 P6 P7 P1 P8 P9 P10 P11 P12 P13 P14 P15 P16 P19 P20
- I2C接口(3.3V):×2
- HuskyLens专用I2C接口(5V):×1
- 蜂鸣器:×1
- 尺寸:66.0mm x 50.5mm
相关文档
配送清单
- IO Extender for micro:bit v2.0 ×1
