当前位置: 首页 > 积分商城 > micro:bit掌控I/O扩展板
micro:bit掌控I/O扩展板 micro:bit掌控双兼容,文体两开花,支持Mind+和BXY编程
创造力兑换: 2070创造力    价格:¥89.00
品牌
货号
MBT0014
评价
已有0人评价

产品描述

用户评价

简介

本扩展板能完全兼容micro:bit和掌控板和两种主板。正面插入掌控,反面插入micro:bit。引出10路数字/模拟3Pin口,两路IIC口以及一路UART口;板载两路电机驱动,且不占用额外引脚;板载PH2.0及microUSB两种供电口,既可以通过usb线也可以通过电池盒或者锂电池供电,供电电压3.5-5V,板载开关,可以开关外接供电电源;板载一个高品质蜂鸣器,且带有开关控制,可以随时关闭蜂鸣器;引出了9个鳄鱼夹接口;分别兼容掌控的触控金手指和micro:bit金手指。扩展板兼容乐高尺寸孔位,可以与乐高进行拼插结合。

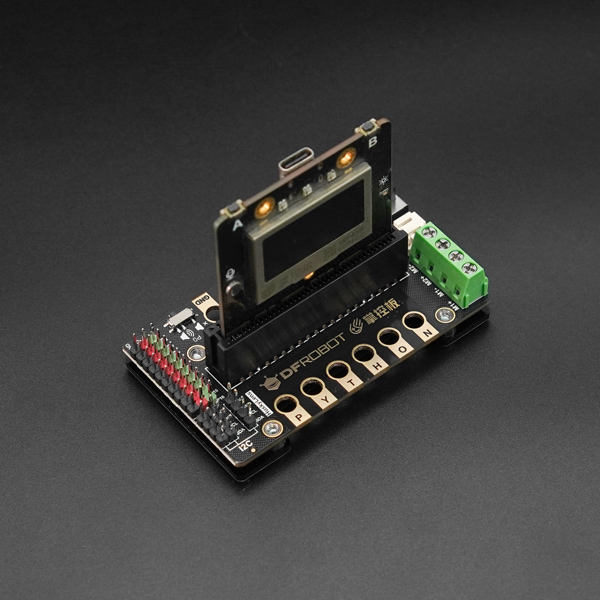

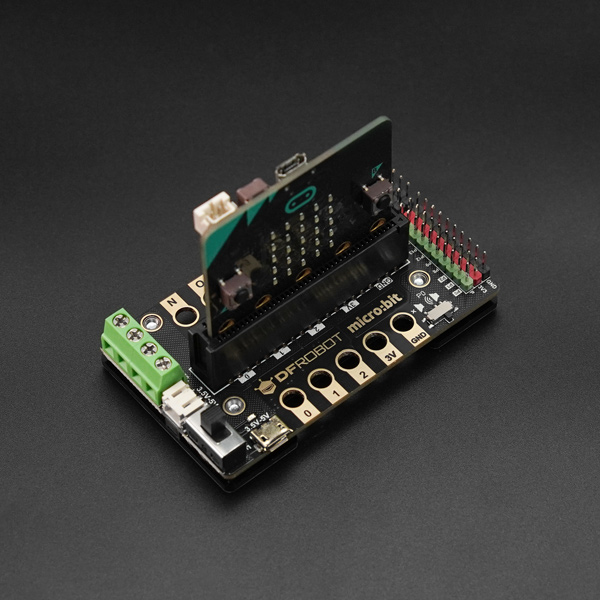

micro:bit掌控I/O扩展板和掌控板的安装图micro:bit掌控I/O扩展板和micro:bit板安装图

mind+图形化编程软件



技术规格

1、外接3节5号干电池(3.5V~5V)或3.7V锂电池, PH2.0接口

2、USB接口外接供电(3.5V~5V)、MicroUSB接口

3、掌控板电源供电(注:由于掌控板IO口驱动能力有限,使用掌控板供电,无法驱动大功率外设,如需使用电机等设备,请使用外接电池或者外接USB口供电)

4、IO口:P0 P1 P2 P8 P9 P12 P13 P14 P15 P16

5、I2C接口 ×2

6、串口 ×1 (P13 P14)

7、引脚金手指 :0 1 2 3V GND

8、触摸金手指×6:P Y T H O N (掌控独有)

9、microbit蜂鸣器×1 P0口 (microbit用)

10、蜂鸣器开关×1

11、电机驱动×2

12、金手指孔径:4.8mm兼容乐高

13、金手指孔距:8mm兼容乐高

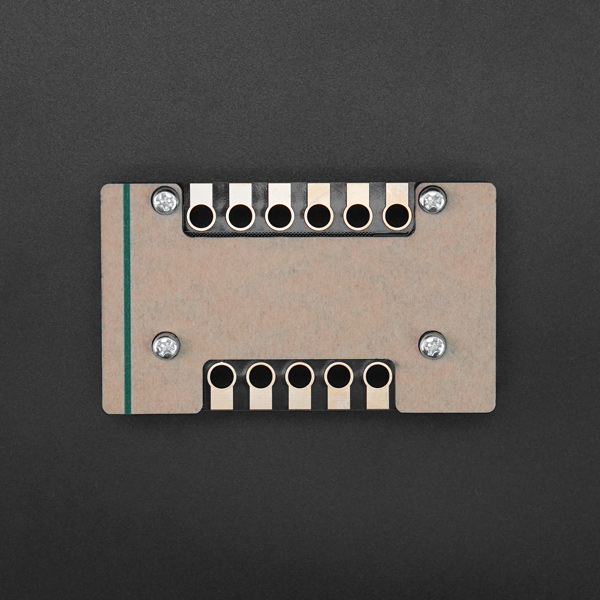

14、底部黑色亚克力保护



配送清单

  • micro:bit掌控I/O扩展板     ×1
