简介
RainbowLink-V2是一款集数据转换与供电于一体的袖珍型调试工作站。核心功能是将单个USB接口扩展为四个完全独立的通信通道，包括一路全隔离RS485、一路全隔离RS232以及两路TTL（UART），并能同时对外提供12V、5V、3.3V三路稳压电源输出。彻底解决工程师在调试多协议设备或户外作业时，需要携带多个转换器与笨重外置电源的痛点，将数据通信与设备供电集成于一个坚固的外壳内，为现场工程、物联网开发和工业自动化调试提供一站式的高效、可靠解决方案。
告别笨重适配器，实现移动调试
与仅提供数据转换的标准转换器不同，RainbowLink-V2内置高效的DC-DC升压与稳压电路。可将来自USB端口的5V输入，转换为12V/800mA、5V/2A以及3.3V/200mA三组常用电压输出。用户在调试12V工业传感器、PLC或户外环境监测设备时，无需再依赖笨重的实验电源或寻找市电插座。仅凭一台笔记本电脑和RainbowLink-V2，即可在野外或现场直接为受测设备供电并建立通信，极大地提升了调试工作的灵活性与效率。
四通道独立并发
在需要同时连接RS485仪表、RS232工控设备和多个TTL单片机模块的复杂调试场景中，传统的解决方案需要准备多个独立的USB转串口转换器，导致桌面混乱、USB端口占用多且管理困难。

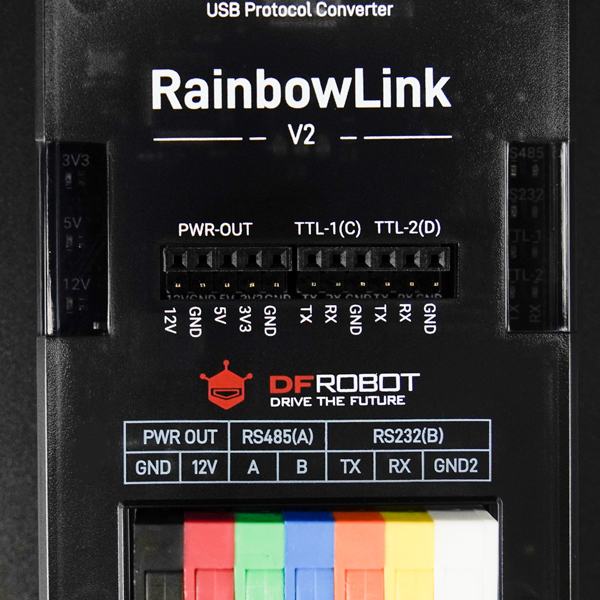

RainbowLink-V2集成了四个完全独立的通信通道，可同步工作：一个设备即可替代四个独立的转换器，简化了工作流程。
- 通道A为全隔离RS485，适用于工业PLC和长距离传感器；
- 通道B为全隔离RS232，用于连接传统硬件与标准串口设备；
- 通道C与通道D为TTL（UART）接口，专为单片机、GPS模块和各种传感器设计。

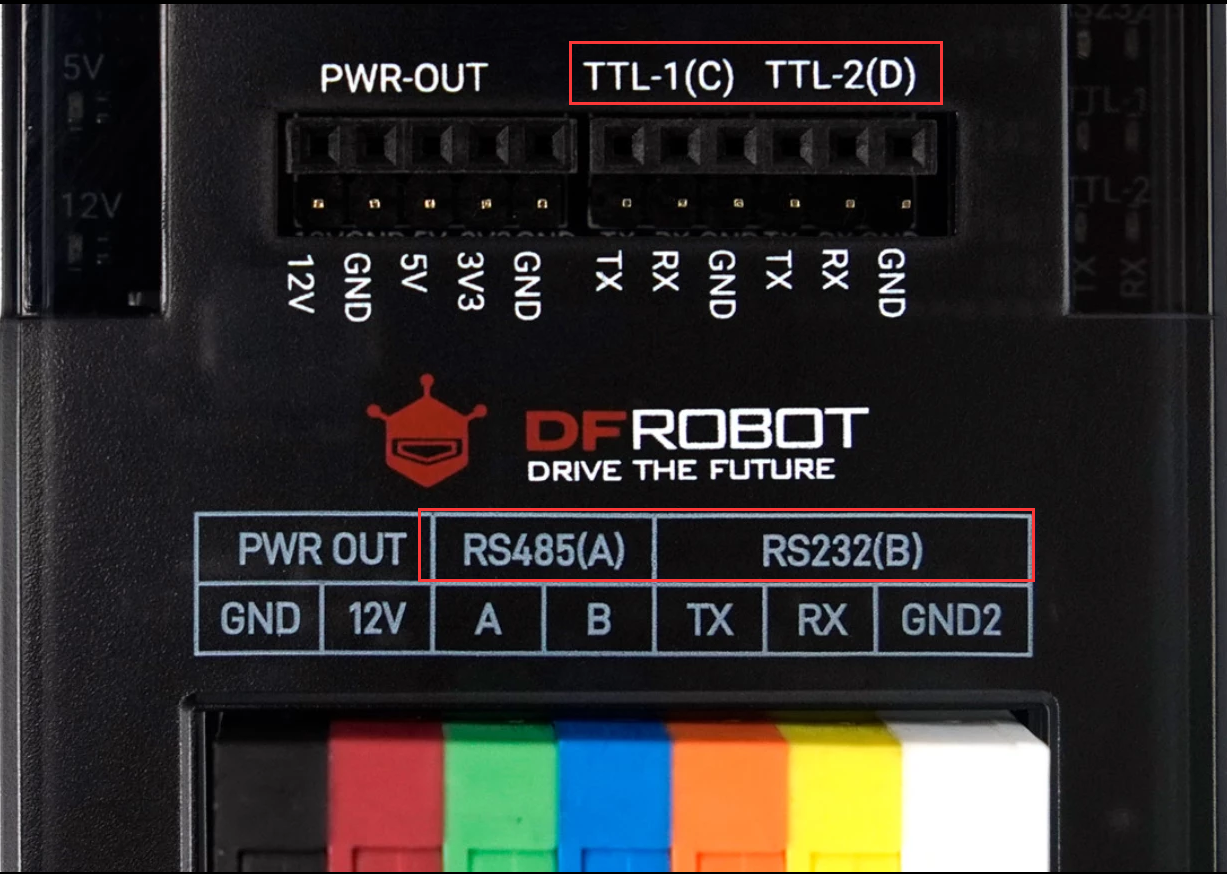

图示：RainbowLink-V2的四个通道全隔离工业级保护设计，保障设备安全
工业现场常存在电压浪涌、地电位差和电气噪声，可能损坏连接的计算机或精密设备。RainbowLink-V2针对RS485和RS232通道进行了全面的信号与电源隔离设计。这种隔离在USB端与串行接口端之间建立了一道高压屏障，能有效阻断可能的高压冲击、接地环路和电磁干扰，确保在苛刻的工业环境下进行调试时，上位机和被测设备的核心电路得到充分保护。
增强易用性与个性化设计

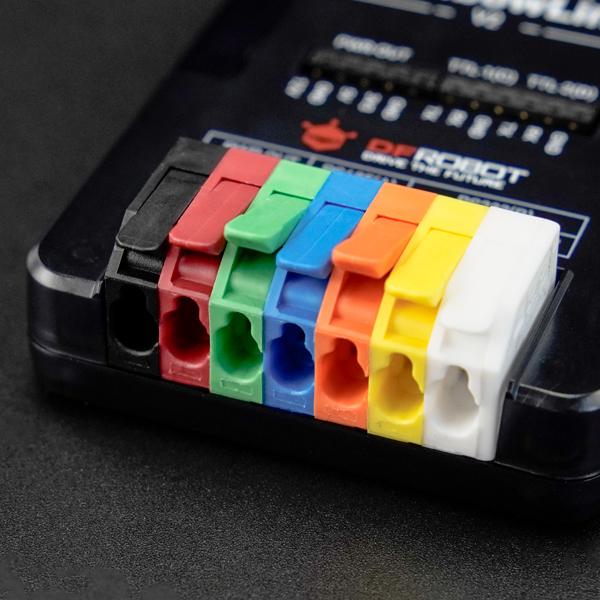

RainbowLink-V2在细节上充分考虑了用户体验。配备了高质量的杠杆式弹簧接线端子，无需任何工具即可完成导线连接：只需扳动杠杆、插入导线（支持12-22AWG线径）、松开杠杆即可获得牢固可靠的连接，拆卸同样简便。针对多通道设备在电脑上COM端口号难以区分的问题，专用的驱动程序可为每个虚拟串口赋予清晰的名称，使用户能精准识别并选择对应端口，无需猜测。此外，设备外壳采用全封闭PC材料，坚固耐用。
通用USB转换器与RainbowLink V1和 RainbowLink V2对比
功能特性 | 通用USB转换 | RainbowLink V1 | RainbowLink V2 |
通道数 | 通常为1 | 4（独立） | 4（独立） |
隔离 | 否 | 否 | 是(RS485/232) |
12V输出 | 否 | 是 | 是 |
外壳 | 热缩管/塑料 | 亚克力夹层 | PC外壳 |
接线方式 | 螺丝端子 | 杠杆端子 | 杠杆端子 |
接口命名 | USB串行端口 | USB串行端口 | RainbowLink RS485… |
产品特点
- 3种电压输出（12V/5V/3.3V）
- 3种通讯协议（RS485/RS232/UART）
- 4个独立通道（RS485×1/RS232×1/UART×2）
- RS485与RS232信号电源全隔离设计
- 杠杆式快接端子，一插一按，快速接线
- 电源输出内置短路保护，过流保护
应用场景
- 工业传感器测试和调试
- 多协议设备调试
- 实验室和开发板调试
技术规格
- USB接口：TYPE-C
- 输入电压：5V
- 波特率：2400-128000
- TTL电平：3.3V
- TTL通道*2
- RS485通道（全隔离）*1
- RS232通道（全隔离）*1
- 接线端子适配导线：12AWG-22AWG
- 输出电压：
- 3.3V：额定电流200mA
- 5V：直连TYPE-C接口，连接电脑TYPE-C时最大电流2A，连接电脑USB-A接口时最大电流500mA
- 12V：额定电流800mA
- 外壳材质：PC

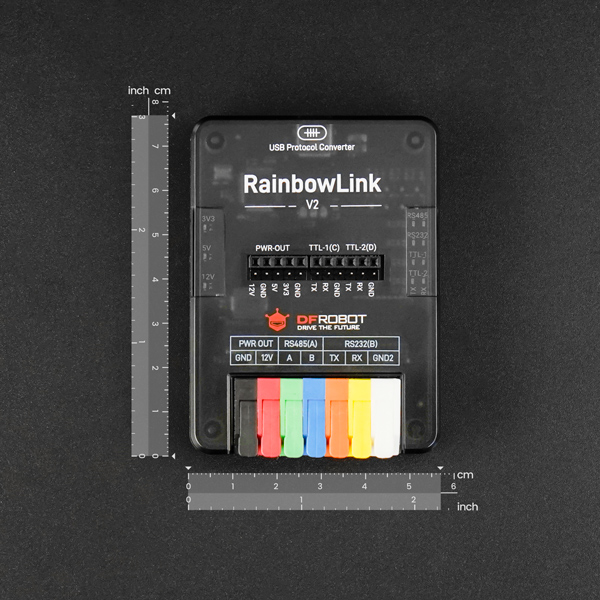

- 尺寸：77mm*57mm*21mm
documentstart
相关文档
documentsend
配送清单
- RainbowLink V2 USB协议转换器 *1
