简介

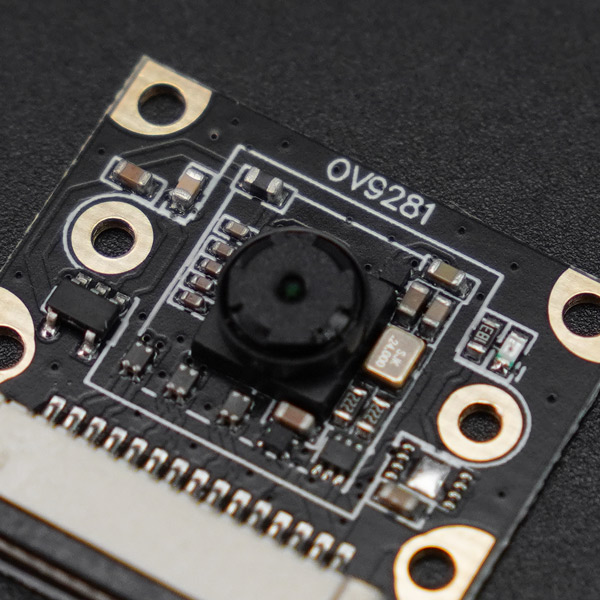

为Raspberry Pi系列主板全新设计的摄像头模组,采用OV9281感光芯片,这款芯片具备3μmx3μm的像素大小和OmniPixel3-GSTM技术。全局快门像素技术支持所有像素同步曝光,避免运动失真,提高捕捉快速移动物体的能力,3μmX3μm的像素支撑低光环境下仍然能够捕捉到清晰的图像。这一点对于夜间监控、室内拍摄等光照条件不理想的场合尤为重要。
全局快门摄像头拍摄快速运动物体时无果冻效果,更适用于运动物体抓拍,如手势检测、头部和眼球追踪以及深度和运动检测,展现了其多功能性和适应性,点击链接了解更多机器视觉中的滚动快门和全局快门对比。摄像头模组还配备了两条FPC线材,用于连接Raspberry Pi系列主板(如:树莓派5、树莓派4),无需额外去购买线材,方便连接验证使用。
以下是不同型号树莓派CSI摄像头的详细对比,根据需求帮助选择合适的摄像头模组:
树莓派CSI摄像头选型表 |
SKU | SEN0630 | SEN0631 | SEN0632 | SEN0633 | SEN0634 |
名称 | IMX219-79-4通道800万摄像头 - 树莓派5专用 | IMX219-120-4通道800万摄像头 - 树莓派5专用 | IMX378-79 1230万摄像头 - 兼容树莓派4/5 | IMX378-190 1230万摄像头 - 兼容树莓派4/5 | OV9281-79 100万全局快门摄像头 - 兼容树莓派4/5 |
感光芯片 | IMX219 | IMX219 | IMX378 | IMX378 | OV9281 |
像素 | 800万 | 800万 | 1230万 | 1230万 | 100万 |
分辨率 | 3280x2464 | 3280x2464 | 4056x3040 | 4056x3040 | 1280x800 |
通道数 | CSI-4 | CSI-4 | CSI-2 | CSI-2 | CSI-2 |
接口 | CSI 22Pin | CSI 22Pin | CSI 15Pin | CSI 15Pin | CSI 15Pin |
视场角(FOV) | 79.3° | 120° | 79° | 190°鱼眼镜头 | 79.3° |
快门方式 | 卷帘快门 | 卷帘快门 | 卷帘快门 | 卷帘快门 | 全局快门 |
成像类型 | 彩色 | 彩色 | 彩色 | 彩色 | 黑白 |
畸变 | <1% | <1% | <1.5% | <58% | <1% |
兼容主板 | 树莓派5 | 树莓派5 | 树莓派系列主板 | 树莓派系列主板 | 树莓派系列主板 |
特性
- OV9281感光芯片,100万像素
- 全局快门,清晰抓拍运动物体
- 兼容Raspberry Pi系列主板
技术规格
- 感光芯片:黑白OV9281
- 像素:100万
- 芯片像素尺寸:3umx3um
- 分辨率:1280x800
- 摄像头类型:黑白
- 快门方式:全局快门
- 对焦方式:固焦
- CMOS尺寸:1/4英寸
- 红外滤光片:集成
- 光圈:2.0
- 焦距:2.85mm
- 视场角:79.3°
- 畸变:<1%
- 接口:MIPI-CSI-2Lane

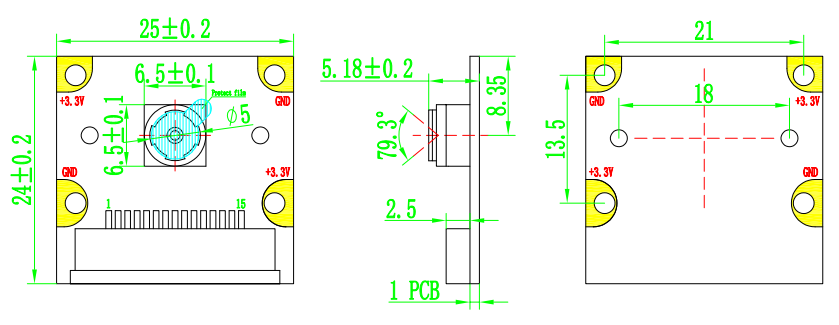

- 镜头尺寸:6.5*6.5mm

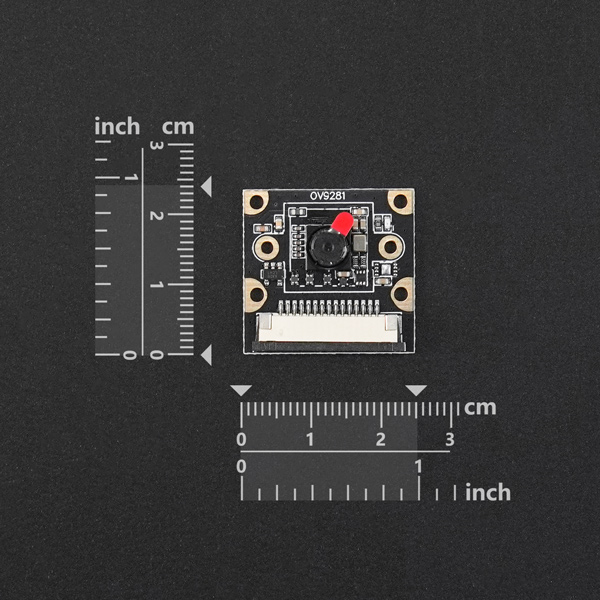

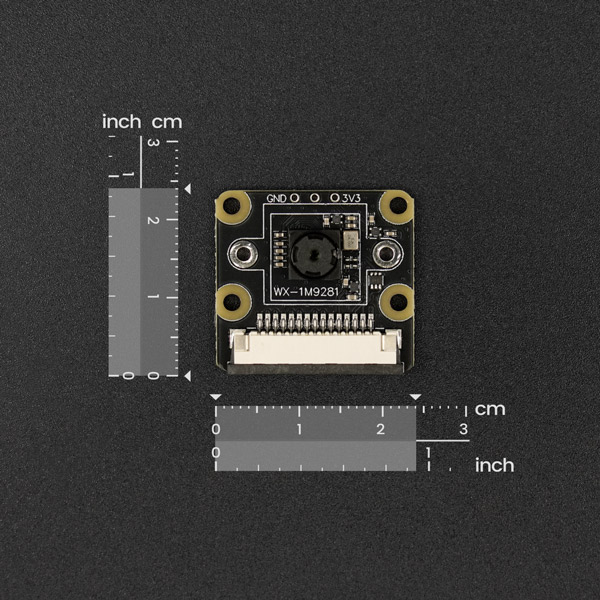

- PCB尺寸:38*38mm

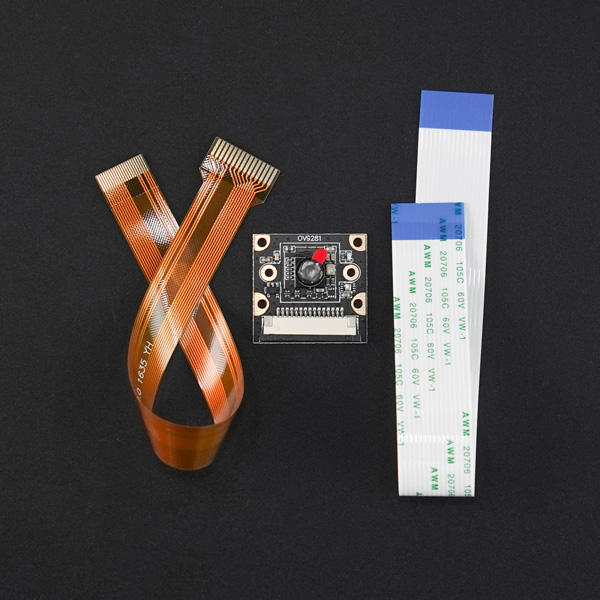

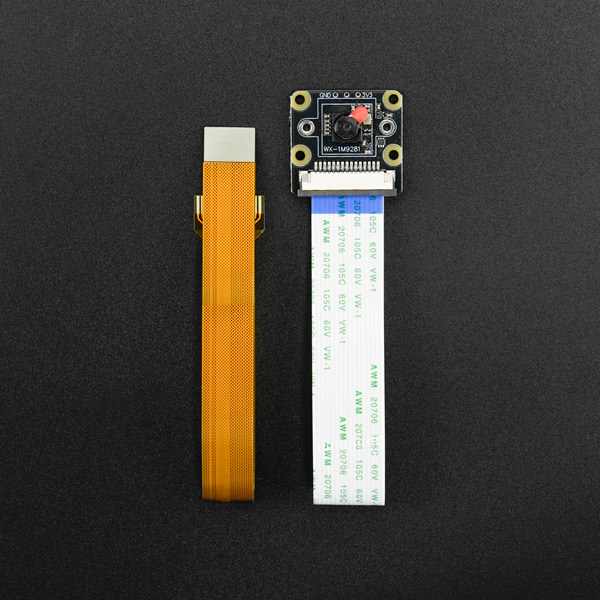

配送清单
- OV9281-79 100万全局快门树莓派摄像头 x1
- 15Pin转15Pin FPC排线 x1
- 15Pin转22Pin FPC排线 x1
