简介

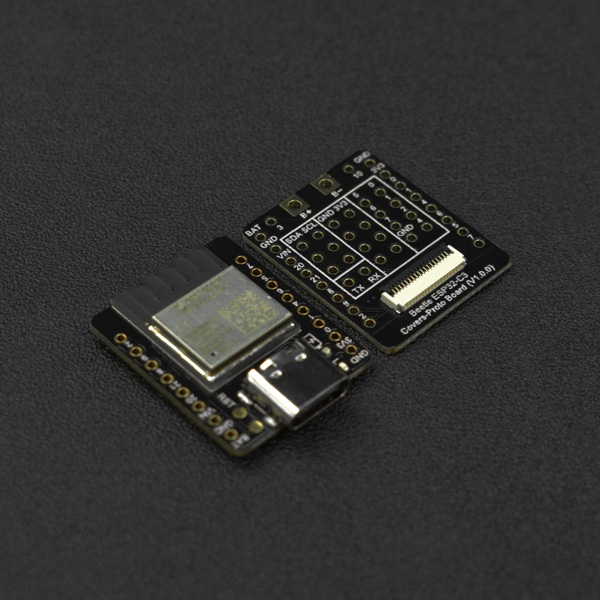

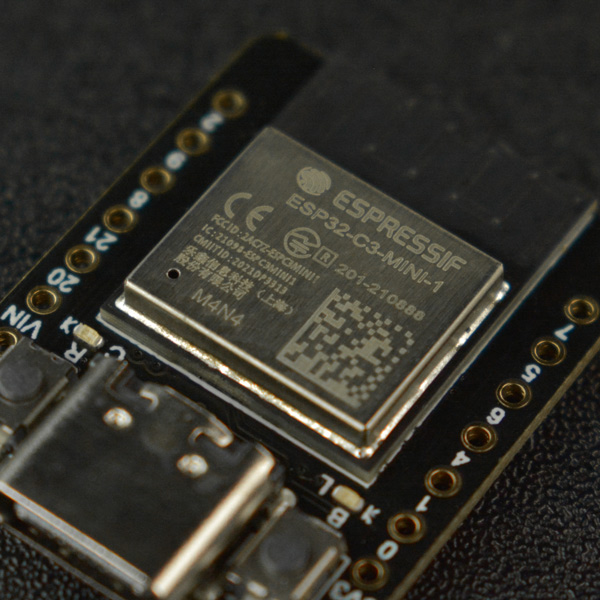

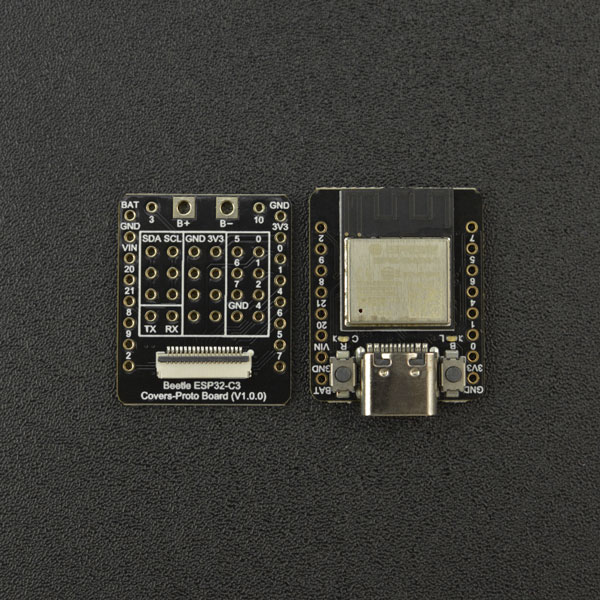

Beetle ESP32-C3是一款基于ESP32-C3 RISC-V 32位单核处理器芯片的主控板，专为物联网 (IoT) 设备而设计。
Beetle ESP32-C3在仅硬币大小的体积上引出了多达13个IO口，制作项目时不必再担心IO口不够用的情况，同时主控板还集成锂电池充电管理功能，可以直接连接锂电池，不需要外围模块，同时保证应用体积和安全性。

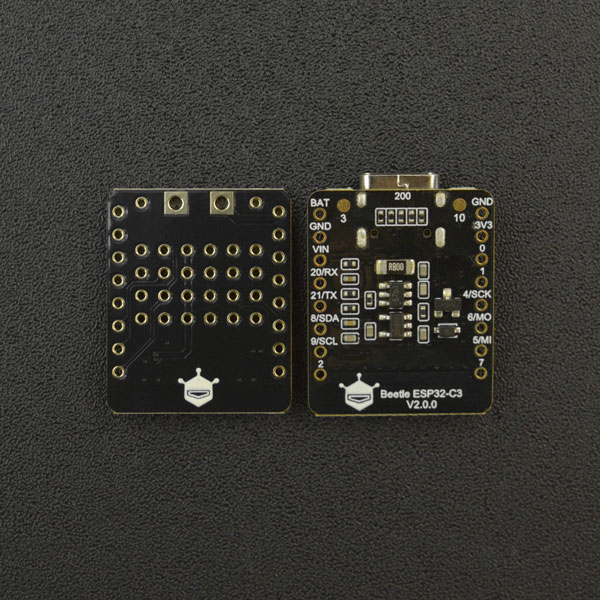

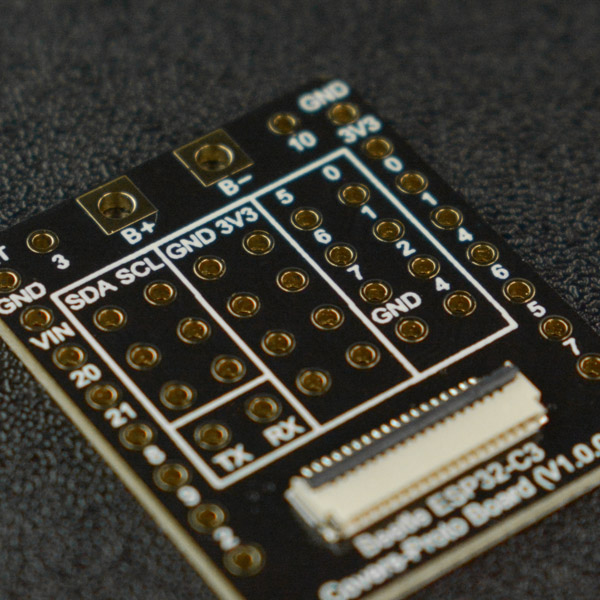

Beetle ESP32-C3配套的扩展板在未增加太大体积的情况下，引出了更多的电源，在制作项目时焊接更加方便，板载的GDI显示屏接口解决使用屏幕时的接线烦恼。
Beetle ESP32-C3支持Wi-Fi 和 Bluetooth 5 (LE) 双模通讯，降低了设备配网难度，同时还支持蓝牙 Mesh (Bluetooth Mesh) 协议和乐鑫 Wi-Fi Mesh可以实现更高的通讯稳定性和更大的覆盖面积，适用于广泛的物联网应用场景。
Beetle ESP32-C3拥有详细的示例教程，通过教程可以轻松的使用控制器的无线功能，连接阿里云、IFTTT等物联网平台，同时DFRobot商城提供了上千种传感器和执行器，这些传感器和执行器也有详细的教程，因此你可以轻松搭建出自己的物联网系统。
Beetle ESP32-C3可以使用Arduino IDE、ESP-IDF、MicroPython进行编程，C语言、python都可以轻松的操纵硬件。
V2.0.0改动：增加BOOT(IO9)和RST按键，可以更方便的进入下载启动模式和复位。
特性
- 超小体积，尺寸仅25*20.5mm
- 板载锂电池充电管理，充放电更安全
- 配套底板，制作项目、使用屏幕更加方便
- RISC-V 32位内核
- 支持Wi-Fi 和 Bluetooth 5 (LE) 双模通讯
技术规格
基本参数
- 工作电压： 3.3V
- Type-C输入电压： 5V DC
- VIN输入电压：5V DC
- 工作电流： 25mA
- 最大充电电流： 400mA
- 工作温度：-40~105℃
- 模块尺寸：25x20.5 mm
硬件信息
- 处理器：32 位 RISC-V 单核处理器
- 主频：160 MHz
- SRAM：400KB
- ROM：384KB
- Flash：4MB
- RTC SRAM：8KB
- 时钟：外置 (32 kHz) 晶振、内置快速 RC 振荡器时钟 17.5 MHz(可调节)、以及PLL时钟
- USB：USB 2.0 可达 12Mbit/s
WIFI
- WIFI协议：IEEE 802.11b/g/n
- WIFI频宽： 2.4 GHz 频带支持 20 MHz 和 40 MHz 频宽
- WIFI模式：Station 模式、SoftAP 模式、SoftAP+Station 模式和混杂模式
- WIFI频率：2.4GHz
- 帧聚合: TX/RX A-MPDU, TX/RX A-MSDU
蓝牙
- 蓝牙协议：Bluetooth 5、Bluetooth mesh
- 蓝牙频率：125 Kbps、500 Kbps、1 Mbps、2 Mbps
接口引脚
- 数字I/O x13
- LED PWM 控制器 6个通道
- SPI x1
- UART x2
- I2C x1
- I2S x1
- 红外收发器：发送通道 x2、接收通道 x2，(任意管脚)
- 2 × 12 位 SAR 模/数转换器， 6 个通道
- DMA 控制器，3 个接收通道和 3 个发送通道
配送清单
- Beetle ESP32-C3 x1
- Beetle ESP32-C3扩展板 x1
- 2.54-8P黑色单排排针 x1
