简介
ESP32-PICO-KIT是一款带有WiFi和蓝牙功能的迷你型物联网开发板,外观尺寸仅为52x 20.3x10mm,和三枚一元硬币大小相当。模块已集成1个4MB串行外围设备接口(SPI) flash,同时还集成了USB转UART桥接电路,开发人员可直接通过PC的USB端口进行下载和调试。该模组具备体积紧凑、性能强劲及功耗低等特点,适用于任何空间有限或电池供电的设备,比如可穿戴设备、医疗设备、传感器及其他IoT设备。

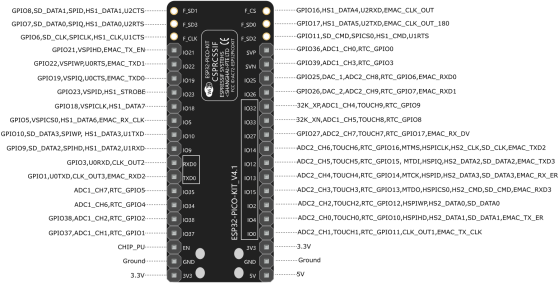

端口示意图
模块的核心芯片是ESP32芯片,ESP32是集成2.4GHz Wi-Fi和蓝牙双模的单芯片方案,采用台积电(TSMC)超低功耗的40纳米工艺。模块已将晶振、flash、滤波电容、RF匹配链路等所有外围器件无缝集成进封装内,不再需要外围元器件即可工作,可以减少模组焊接和测试过程。为了便于连接,开发板上的所有 IO 信号和系统电源管脚均通过开发板两侧焊盘(以每侧20个x0.1英寸间隔)引出。为了方便杜邦线的使用,每侧的20个焊盘中,有17个引出至排针,另外3个靠近天线的焊盘未引出,可供用户日后焊接使用。因此ESP32-PICO-KIT可以大大降低供应链的复杂程度并提升管控效率。

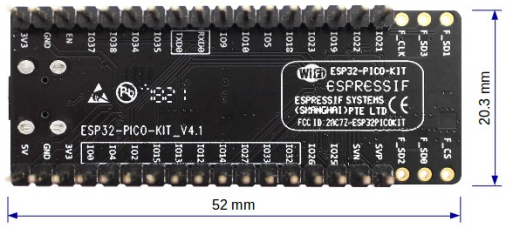

尺寸图
技术规格
WiFi
- 协议:802.11 b/g/n (802.11n的速度高达150Mbps)
- 支持A-MPDU和A-MSDU聚合;支持0.4µs保护间隔
- 频率范围:2.4GHz~2.5GHz
蓝牙
- 协议:符合蓝牙v4.2 BR/EDR和BLE标准
- 射频:NZIF接收器,灵敏度达–97dBm
- Class-1, Class-2和Class-3发射器
AFH
硬件
- 模组接口:ADC、DAC、触摸传感器、SD/SDIO/MMC主机控制器、SPI、SDIO/SPI从机控制器、EMAC、电机PWM、LED PWM、UART、I2C、I2S、红外远程控制器、GPIO、脉冲计数器
- 片上传感器:霍尔传感器
- 集成晶振:40MHz晶振
- 集成SPI flash:4MB
开发板可任一选用以下三种供电方式
- Micro USB供电(默认)
- 5V / GND管脚供电
- 3V3/ GND管脚供电
- 工作电流:平均80mA
- 供电电流:最小500mA
- 建议工作温度范围:–40°C~85°C
- 封装尺寸:52 x 20.3 x 10 mm
配送清单
