简介
当你想要测量交流电流的时候，你是不是还在为怎么剪线，接线，搭电路感到麻烦，DF出品的Gravity: 模拟交流电传感器能够方便的帮助您解决这个问题。只需要将我们的开合式交流互感器打开套在交流线上，然后将交流互感器的3.5mm耳机插头插到信号转换模块上，就可方便快捷地读取当前的交流电流值有效值。即插即用，随套随测，适用于3V3/5V主控板。可以很方便的用于交流电机、照明设备、空压机等的电流测量、监控和保护。

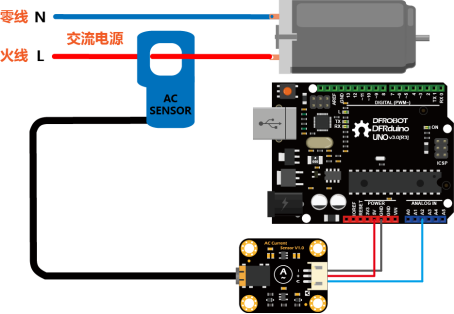

Gravity: 模拟交流电流传感器 接线图（Arduino UNO）

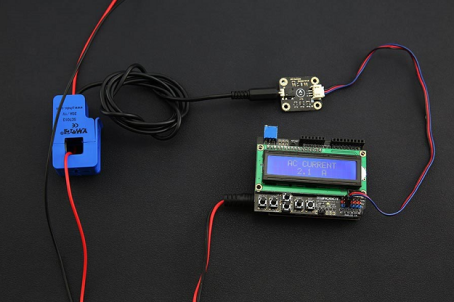

测量与显示家用电器交流电流值
特性
- 非接触测量，高安全性
- 多种量程，适应各类测量场景
- 适用于3V3/5V主控板
应用场景
技术规格
交流电流信号转换模块
- 工作电压：3.3V-5.5V
- 通信接口：Gravity Analog（PH2.0-3P，模拟电压输出0.2-2.8VDC)
- 交流电压输入范围：0-1V (交流有效值)
- 相对误差：±4%
- 尺寸：32×27 mm
开合式交流互感器探头
- 交流电流量程：0-10A
- 信号输出: 0-1V交流电压，线性对应探头量程0-10A（标准Φ3.5mm三芯插头）
- 精度：±1%
- 非线性度：≤±0.2%
- 频率范围：50Hz ～ 1kHz
- 引线长度：1 m
- 工作温度：-25℃ ～ +70℃
- 开合尺寸：13×13 mm
- 重量：50 g
配送清单
- 交流电流信号转换模块 x1
- 开合式交流互感器探头10A x1
- Gravity 3P模拟量传感连接线 x1
