micro:bit Boson扩展板 (Gravity兼容)

简介

注意：此扩展板接口不兼容舵机。

micro:bit Boson扩展板能轻松将micro:bit额外的引脚引出，即插即用，简单快捷。

扩展板使用金手指插槽连接micro:bit。配合3Pin防呆接口以及附赠的连接线，最多能够连接6个外扩元件。

此外，扩展板还附带了3.5mm耳机接口和音量旋钮，方便耳机直插。外接的USB供电口能为外部元件提供额外的供电，更好地支持灯带，舵机等大电流设备。

扩展板最大额定电流为500mA，请在使用前确定元件的最大功率。请勿将扩展板与大型舵机一起使用，可能引起板载元件损坏！

扩展板兼容DFRobot Boson造物粒子套件，能帮助孩子与乐高积木结合快速搭建电子项目。

micro:bit + Boson音乐游戏手柄

另外，扩展板兼容上百款Gravity系列电子元件，满足进阶用户需求，甚至原型搭建需求。

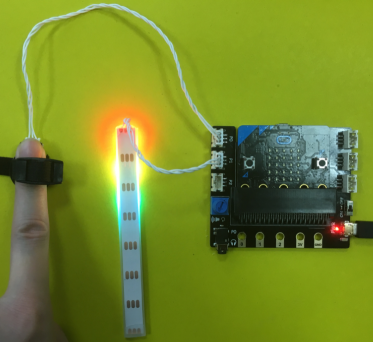

micro:bit + Gravity心率检测器

注：包装内不包含micro:bit主控板。如有需要请额外购买。

兼容产品清单

• 人体红外热释电运动传感器 (SEN0171)
• 数字触摸开关 (DFR0030)
• 模拟角度传感器 (DFR0054)
• 模拟灰度传感器 (DFR0022)
• 模拟声音传感器 (DFR0034)
• 模拟摇杆 (DFR0061)
• 模拟滑动变阻器 (DFR0053)
• 模拟量交流电流传感器 (SEN0211)
• 心率传感器 (SEN0203)
• 带功放喇叭模块（FIT0449）

技术规格

• 工作电压：3.3V
• 工作电流：500mA
• 供电电压：
  • MicroUSB供电口：5V
  • PH2.0电源接口：3-3.3V
  • 鳄鱼夹接口：3-3.3V
• 检测范围：0-3.3V
• 工作温度：0-85 ℃
• 产品尺寸：80×70 mm
• 重量：48g

配送清单

• micro:bit Boson扩展板 x1
• 20CM防呆连接线 x6

相关文档

• 原理图
• 尺寸图
• 3D文件
• SVG文件
