Gravity: URM09-模拟量超声波测距传感器 兼容arduino、树莓派等各种3.3V或5V逻辑电平的主控板
创造力兑换: 1170创造力    价格:¥39.00
品牌
货号
SEN0307
评价
已有0人评价

产品描述

用户评价

简介

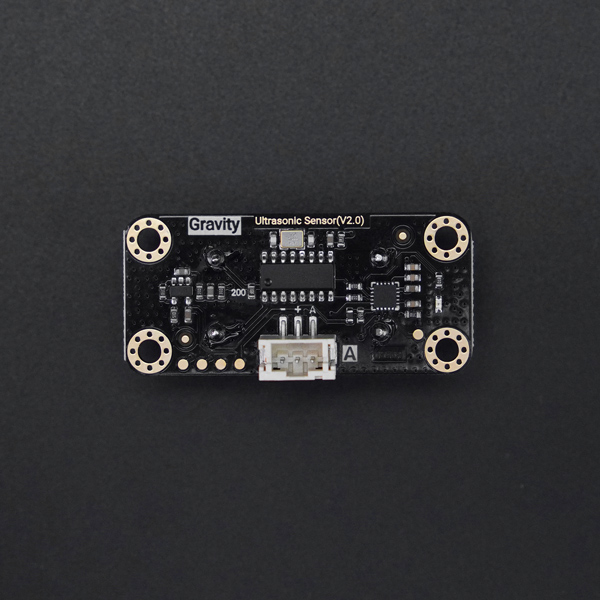

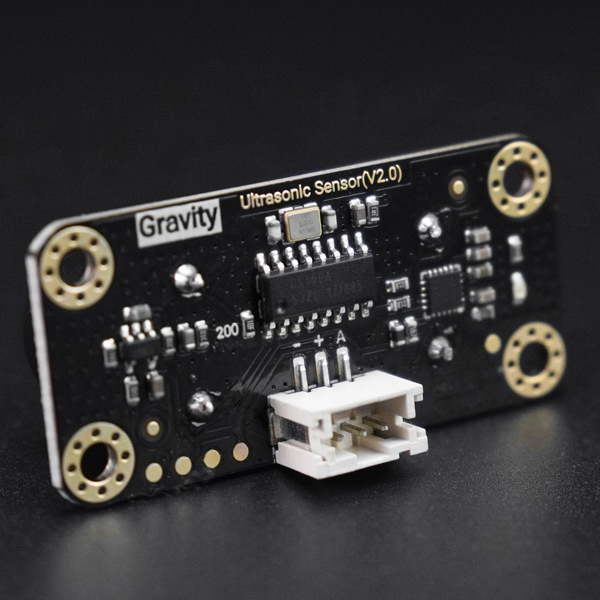

这是一款开放式双探头超声波测距模块,采用Gravity标准PH2.0-3P立式贴片座接口,输出为模拟电压,兼容arduino、树莓派等各种3.3V或5V逻辑电平的主控板。

该模块自带温度补偿,避免高温或低温环境对测量结果产生影响。模拟电压值输出,ADC简单转化即可直接读取温度值,简化操作步骤,降低实验难度。经测试,平整墙面的有效测距量程为2–500cm,分辨率为1cm,误差约为±1%。双探头设计,极大缩小探测盲区。板载状态指示小灯,方便查看测试进程。

本款测距模块体积小,环境适用性强,精度高,测量范围广,即插即用,方便快捷,可以广泛应用于户外环境中,尤其适用于温差变化较快的环境。是机器人自动避障行走,汽车倒车报警器、门铃、警戒报警器、地铁安全线提示、银行及取款机的一米线提示等等项目的绝佳选择。



友情提示:由于esp32芯片模拟输入精度和电压问题,esp32芯片相关主控板(firebeetle、掌控板)无法正常作为精确测距使用(需搭配AD转换模块DFR0553才可正常使用)。





技术规格

  • 供电电压:3.3V~5.5V DC
  • 输出信号:0~VCC
  • 工作电流:20mA
  • 工作温度范围 :-10℃~+70℃
  • 有效测距量程:2cm~500cm
  • 分辨率:1cm
  • 精度:1%
  • 测量频率:30Hz Max

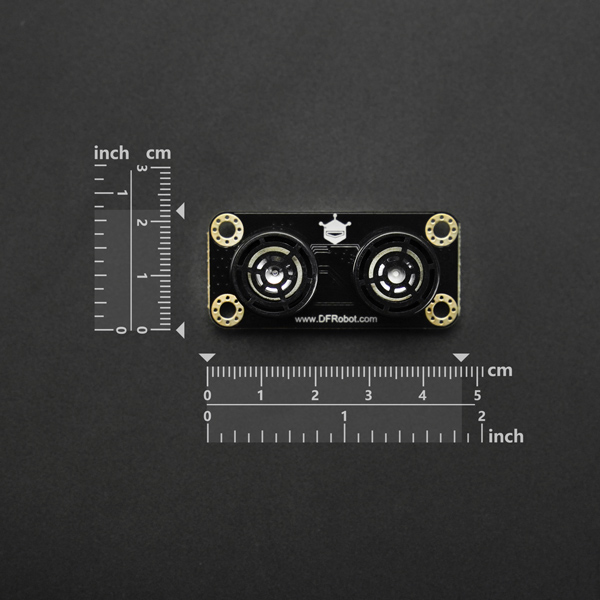

  • 模块尺寸:47mm × 22 mm
  • 距离计算公式:距离(cm)=Vout(mV)*520/Vin(mV)



配送清单

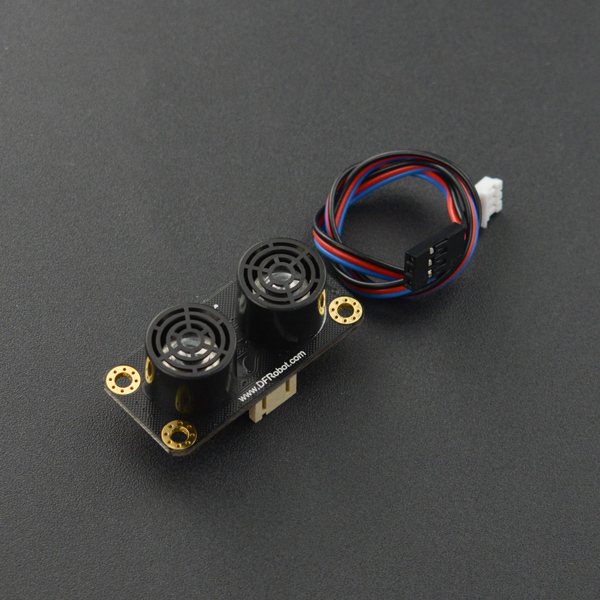

  • URM09-Analog超声波测距传感器     x1
  • Gravity-3P传感器连接线                    x1
