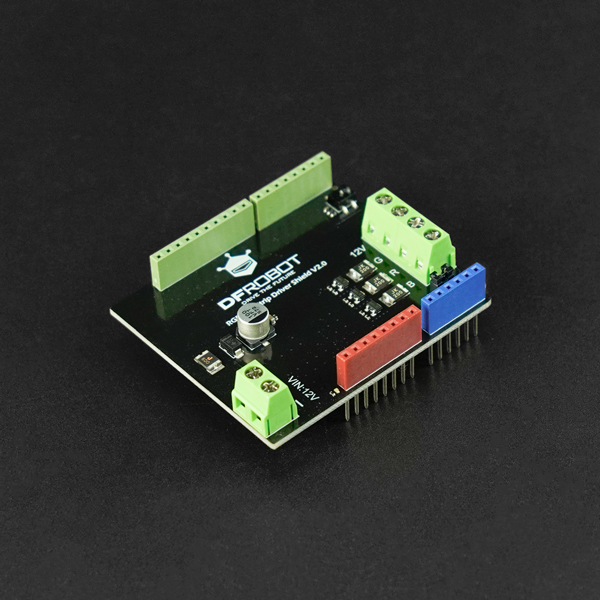

简介
为了满足Arduino爱好者对LED灯带使用的需求，DFRobot特别推出了一款专用的LED灯带驱动板。这款驱动板不仅能有效克服Arduino的IO口输出电压与LED灯带工作电压不匹配的问题，同时也提供了极易操作的接线和编程体验，是制作灯光互动设备的首选工具。
作为一款与Arduino兼容LED灯带驱动，这款扩展板具有如下的特点：
该扩展板采用3个高品质的MOS管，每路能分别驱动12V/2A的LED灯带。当外部供电12V时，扩展板也能够为Arduino设备提供5V的稳定供电，保证设备正常运行。
扩展板上附带红外接收传感器，可以方便地通过红外信号遥控自己的作品，体验更丰富的交互乐趣。
另外，扩展板还采用长脚排针，兼容大部分标准Arduino接口，有效减少接触不良和针脚腐蚀的可能性，增加了设备的耐用性。
扩展板仅占用三个PWM接口（9，10和11）以及一个数字接口（4），分别用于控制RGB灯带的颜色和接收红外遥控信号。接口使用优化，确保了扩展板的工作效率。
为了保护LED灯带和Arduino设备，扩展板上特别设计了保险丝，能够限制设备的最大电流，有效防止设备过载损坏。
设备接入方便，外部12V的电源可以通过接线柱的接口接入，便于设备的部署和使用。
注意：
- 用户需要自己购买Arduino主控器和灯带，组装灯光设备，该扩展板无法独立运作。

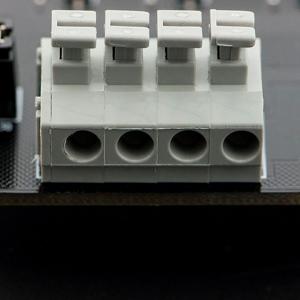

- 更新提示：RGB LED灯带驱动拓展板已经进行了升级，新版本具备更加稳定的电路设计，并将原有的快接接口优化为接线柱，以便于设备更为便捷的部署和使用。

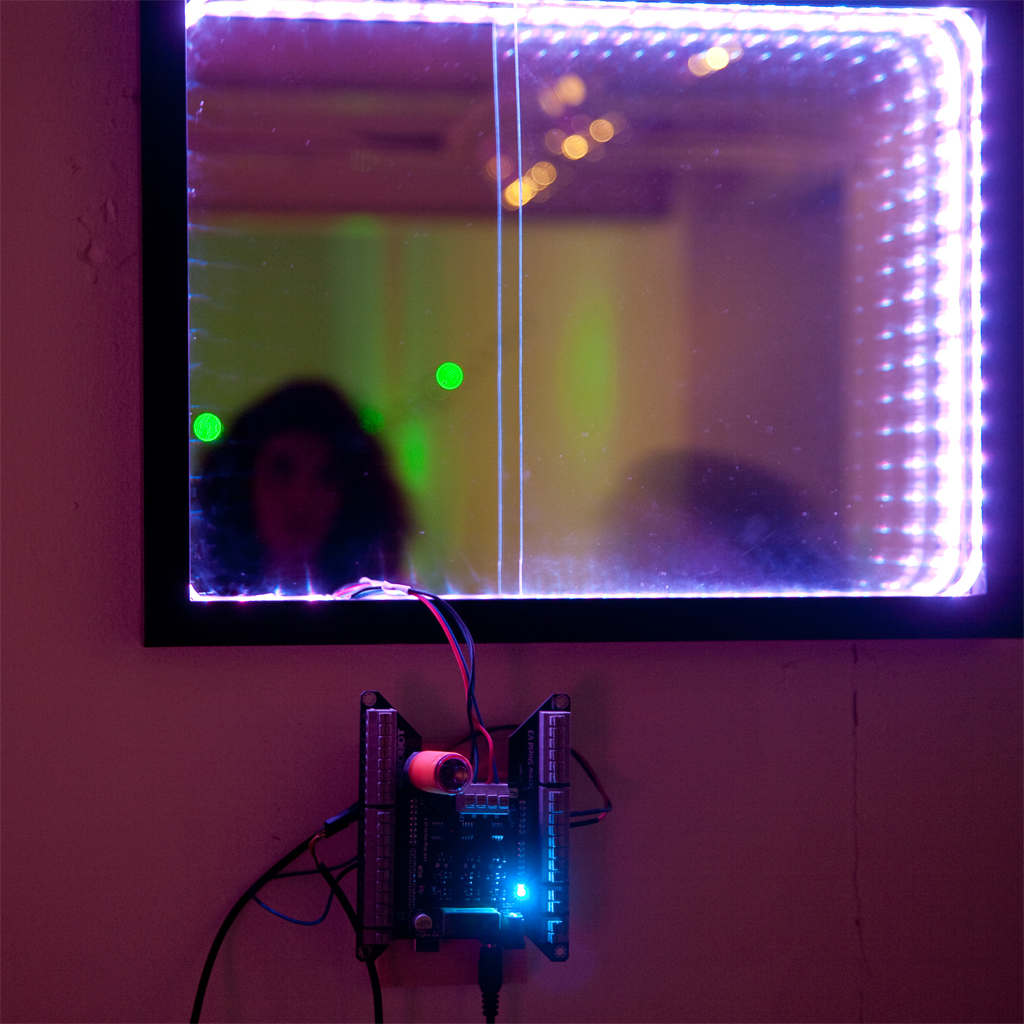

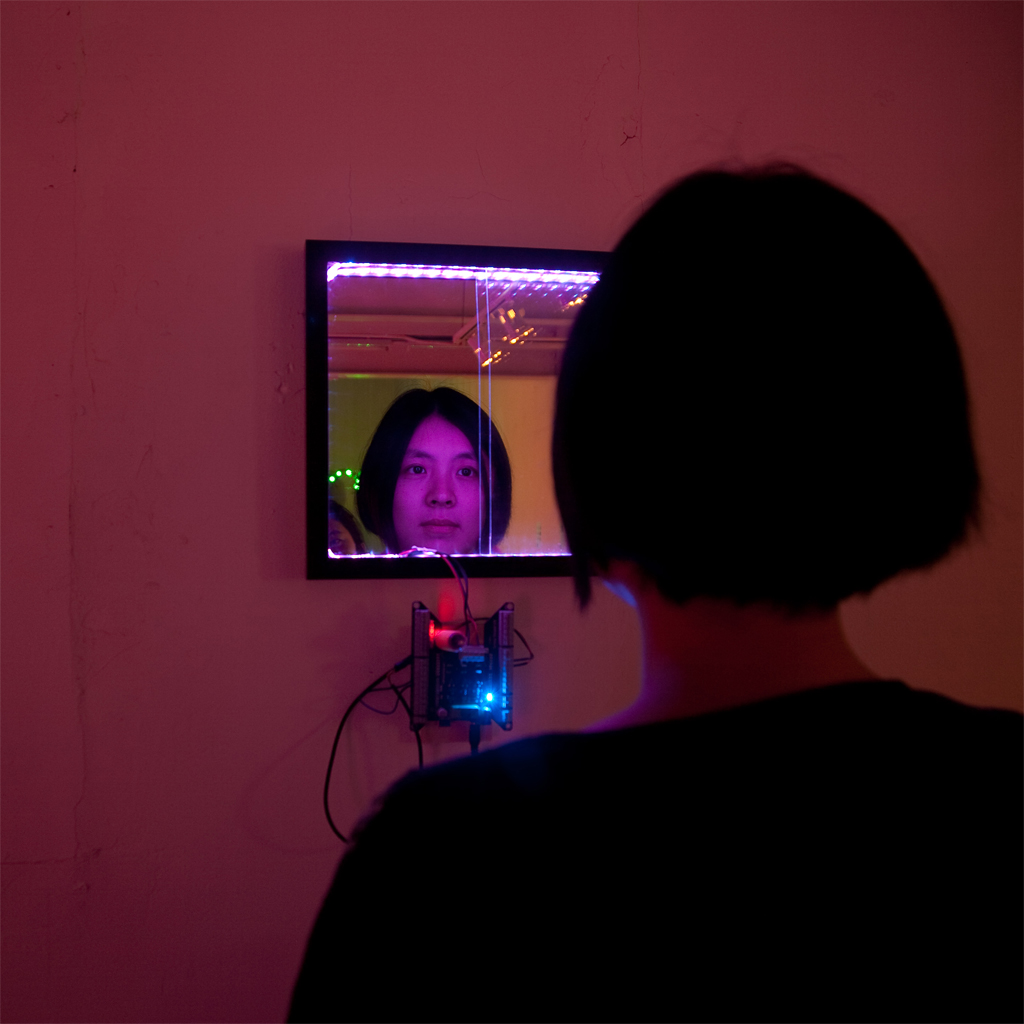

如图扩展板驱动的LED灯带可以做为镜子的照明，色彩非常细腻，亮度也非常足
如图，在扩展板和Arduino主控器之间叠加了接线柱扩展板，扩展板的长针脚使得叠加非常方便
技术规格
- 工作电压：12V
- 主控兼容：Arduino UNO，MGEA, Romeo等
- 最大功率：72W （每路2A）
- 红外遥控：×1

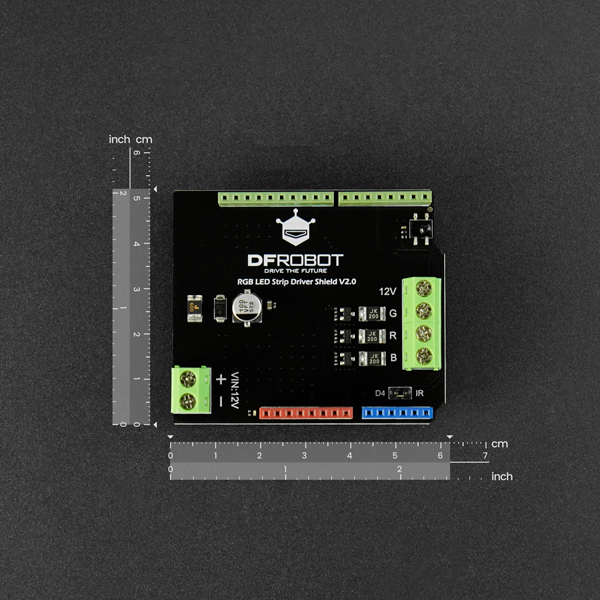

- 产品尺寸：62.2mm×53.3mm
配送清单
RGB LED 灯带驱动拓展板（带跳帽） 1件
