Gravity: 50A电流(AC/DC)检测模块

产品简介

采用ACS758芯片的电流检测模块，是一款增强散热功能、高电流、基于霍尔效应的线性电流传感器，可精确检测交流或直流电流，最大检测电流50A。厚实的导电铜使得传感器能够承受大量瞬间过载电流。

ASC758输出模拟电压信号，其能够随电流大小呈现线性的变化。这款传感器不仅能够实时监测电流，而且具有低功耗和保护电路的特点。

输入输出端开孔设计，可以焊接粗电源线。开槽设计可以焊接T型连接器。板子上还标明了应接入电流的正负极。用户可以自己焊接电源线或者在两端用铁夹子夹住。

典型应用包括电动机控制、载荷检测和管理、航模和机器人过流检测。

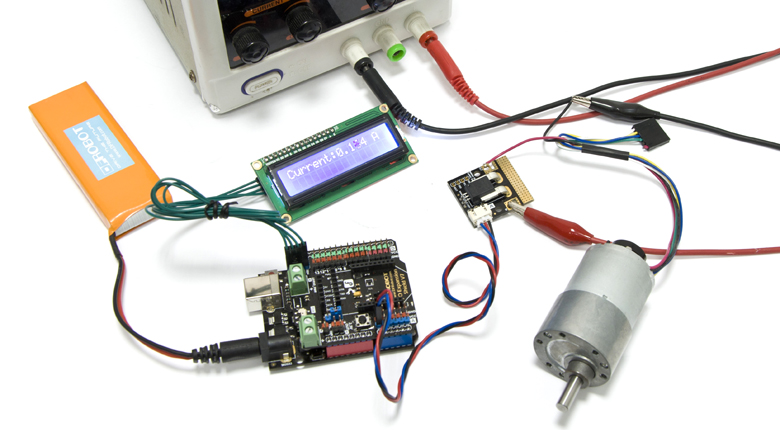

使用该传感器检测电机的大电流

注意事项：新版模拟传感器的端口布局具备以下两项改进。当在IO扩展板上使用该传感器时，你可能会需要调整接头的布局。为了方便您的使用，我们将会做出更多改进，尽请关注。

产品特性

• 兼容Arduino接口
• 典型带宽：120Khz
• 对阶梯输入电流的输出响应时间为3μs
• 出厂前精确度调试
• 稳定输出偏移电压
• 几乎零磁滞现象
• 可靠单片霍尔芯片
• 输出误差由温度补偿单元进行校正

技术规格

• 传感器类型：模拟
• 传感器工作电压：3.0-5.5V
• 峰值测量电压：3000V(AC),500V(DC)
• 测量电流范围：-50~50A
• 传感器工作电流：13.5mA（MAX）
• 灵敏度：40mV/A
• 分辨率：1A（常温，具体参看ACS758芯片手册）
• 超低功耗:100μΩ内部阻
• 安装孔：直径3.2mm 间距25.4mm
• 工作温度：-40~50℃
• 模块尺寸：34 X 34mm

配送清单

• 50A Current Sensor    1个
• 模拟传感器线    1根

相关下载

• ACS758datasheet
• 产品资料库
• 样例代码
• 原理图
