产品简介
注意:新版的LCD1602背面I2C接口上调换了GND和VCC的顺序,连接时请注意。接反则会损坏LCD。

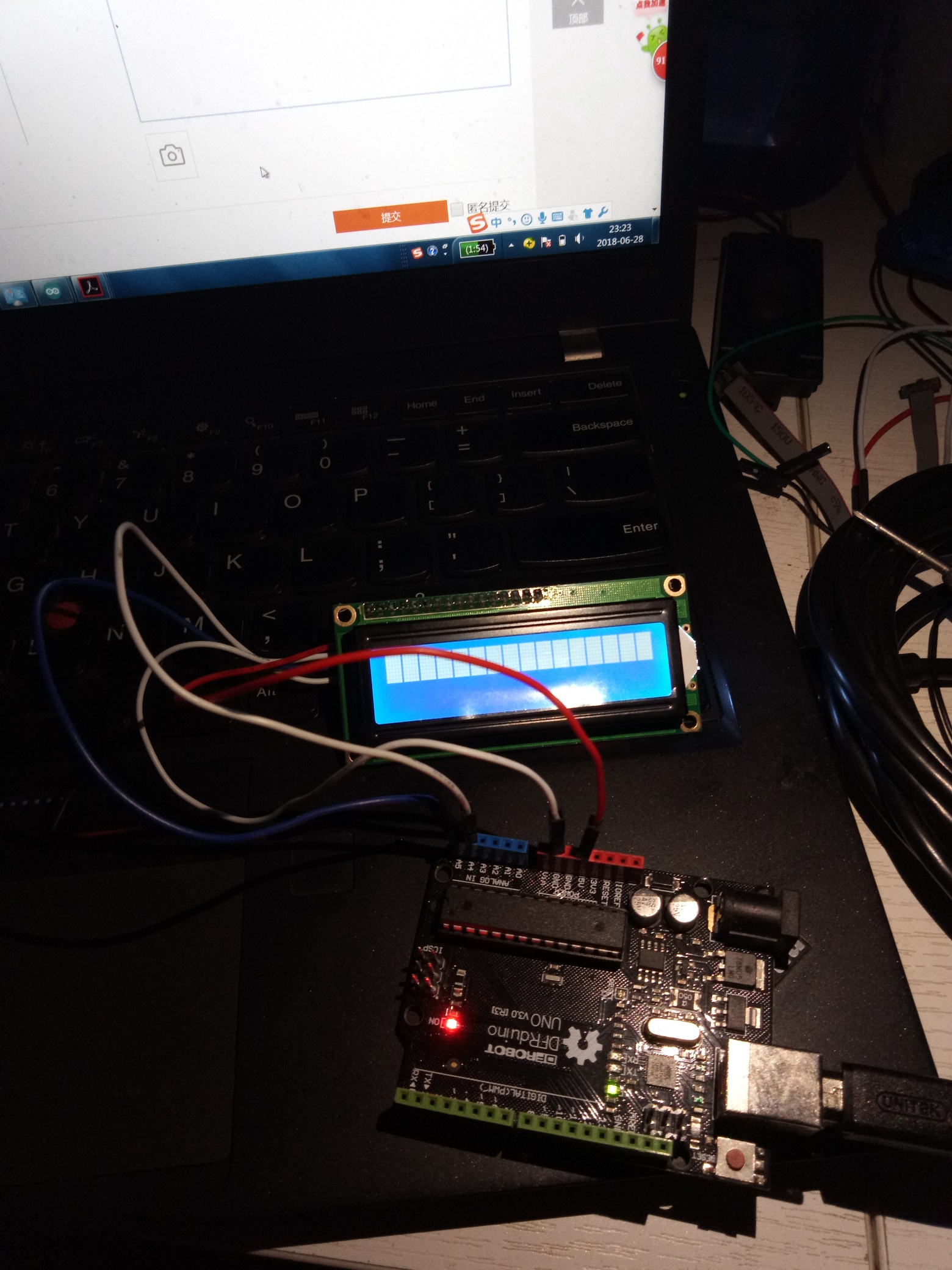

Arduino控制器和LCD1602如何连接?
Arduino控制器的控制端口数量实在是有限,连接几个传感器、通讯设备什么的,你就会发现端口不够用了,还想扩展一个液晶显示器,怎么办?

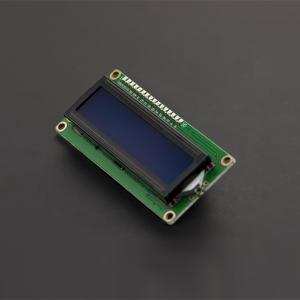

为了解决上述问题,我们开发的I2C接口的LCD显示器,I2C只需两根线就可以实现数据显示,还可以串联多个I2C设备。标准IIC接口除了Arduino可以使用之外,其他单片机同样可以进行驱动控制。I2C LCD1602液晶模块,可以显示2行每行16个字符。

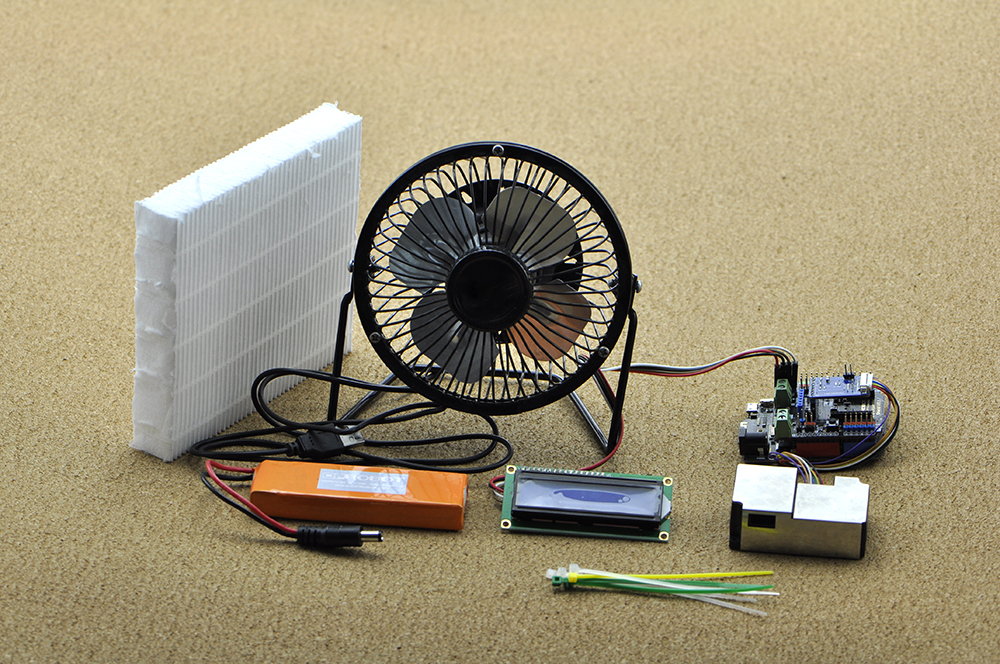

对于Arduino初学者来说,不必为繁琐复杂液晶驱动电路连线而头疼了,这款LCD扩展板将电路简化,使用我们提供的产品资料库中的库文件,您只需使用几行简单的Arduino控制代码便能完成LCD控制显示的功能。

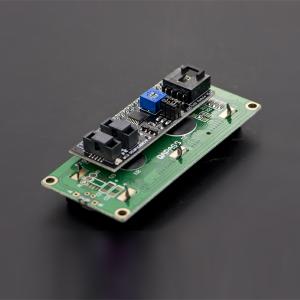

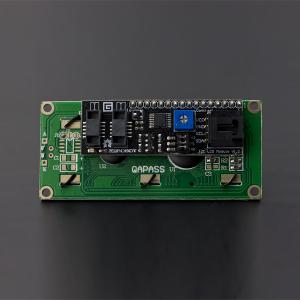

I2C LCD1602液晶模块背面的电位器,还能提供你调节液晶显示器对比度的功能。

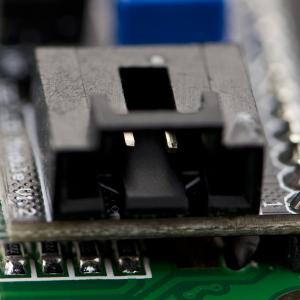

不同于市场上其他1602液晶模块,我们新版的IIC LCD模块带有2个gadgeteer接口(附送IDC线),并且具有I2C地址设置功能。用户可以通过跳线设置地址(0x20-0x27),具体设置说明请参考我们的产品资料库。
温馨提示:本显示屏附送的是Gadgeteer专用连接线。如果用户需要使用I2C端口,可用简单的双母头杜邦线连接,非常方便。
技术规格
- 兼容Arduino UNO, Leonardo, Mega, 101 (Intel Curie), DUE, Micro, Mini, Nano
- 模块供电电压:5v
- 接口: 1个I2C / TWI 两线数据通讯接口,2个gadgeteer接口
- I2C接口通讯地址:0x20-0x27(出厂默认地址0x20)
- 背光:蓝色,白色字符
- 对比度:可调节

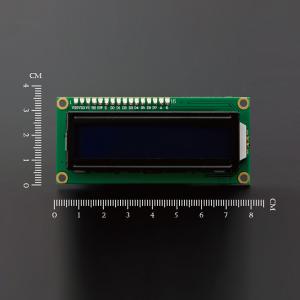

- 尺寸: 80x36x20mm
- 重量: 45g
配送清单
- IIC LCD1602 display module 1个

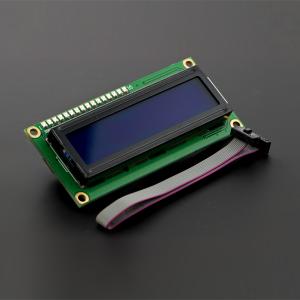

- 1.27间距IDC10电缆 1条
