简介

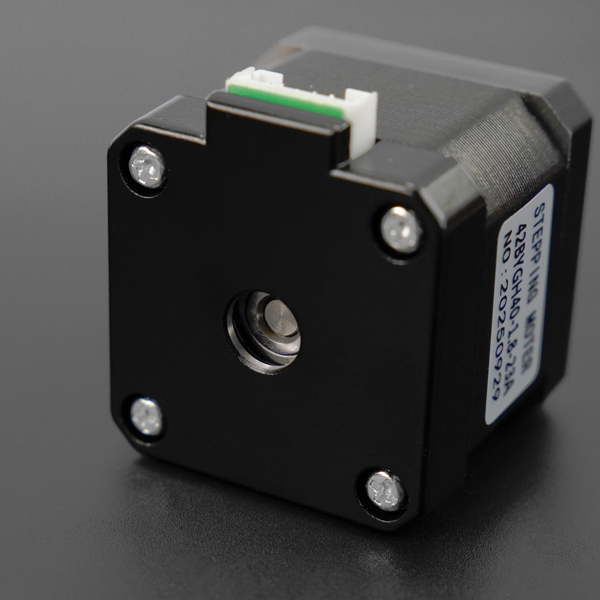

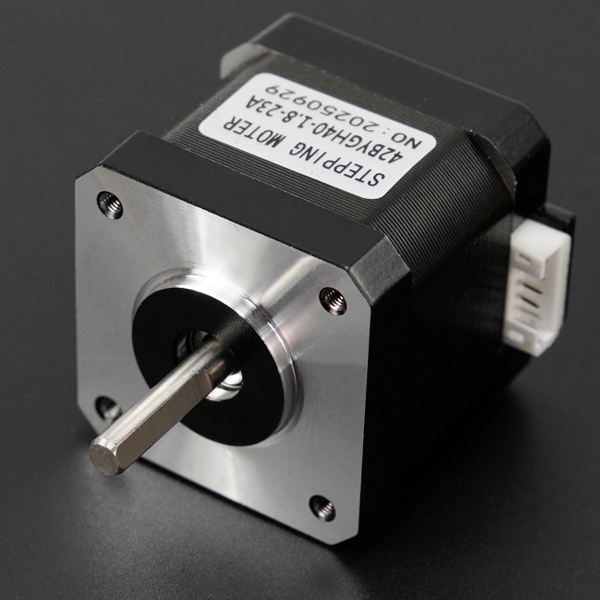

这是一款常用的步进电机,型号为42BYGH40-1.8-23A。能精准运动控制,1.8°步距角,支持细分驱动,运动平稳、定位精确,满足高分辨率移动需求;具有强劲可靠动力,静转矩高达3.6kg·cm,提供足够负载能力,确保长时间运行稳定不丢步。设计紧凑坚固,机身采用金属外壳与标准安装孔位(4×M3),坚固耐用,安装灵活便捷;低功耗高效能,额定电压3.5V,电流1.7A/相,在保证动力输出的同时兼顾能效控制。可广泛应用于3D打印机、机器人、自动化设备、小型传送平台等研发,性能稳定,即装即用。
注意:选择电机前请确认电机的额定转矩和外形及安装尺寸等各项参数,以便选择合适的型号规格。
应用场景
- 3D打印机:驱动X/Y/Z轴,实现高精度打印
- 机器人项目:关节驱动、轮式底盘控制、定位执行
- 自动化设备:小型CNC、送料机构、仪器仪表定位
- 智能移动平台:巡检小车、载物平台、演示模型
技术规格
- 步距角:1.8°/步
- 额定电流:1.7A/相
- 相数:2相
- 相电阻:1.8Ω±10% (20℃)
- 相电感:3.6mH±20% mH(1kHz 1V rms)
- 保持力矩:350mN.m Min(两相通电)
- 转子惯量:57g·cm²
- 电机重量:283g Ref
- 绝缘电阻:100MΩ Min(DC 500V)
- 绝缘等级:B(130° C)
- 接口模式:JST XH 2.54-4P
- 安装孔规格:4-M3
- 寿命:6000h
documentstart
相关文档
documentsend
配送清单

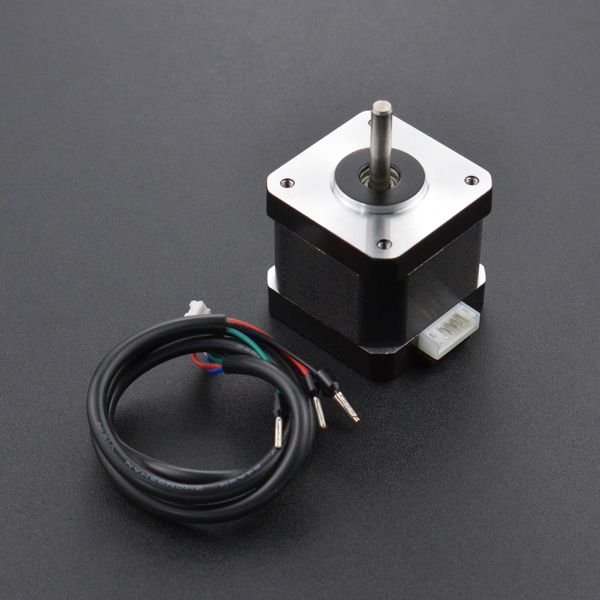

- 42BYGH40-1.8-22A步进电机 1个
- 500mm XH2.54接口步进电机配线 1根
