简介

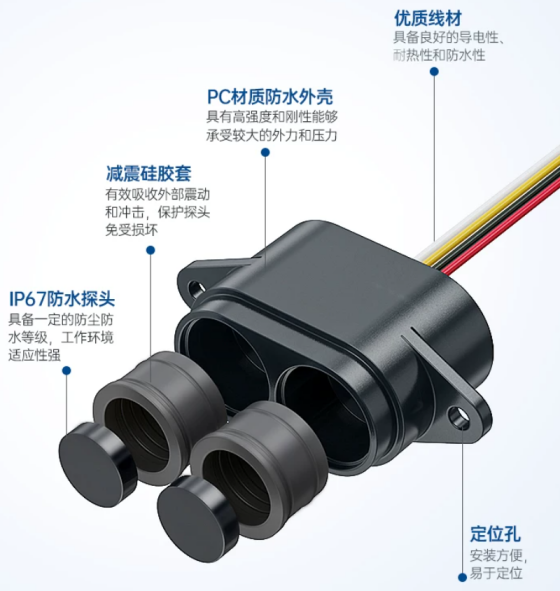

这一款基于液位高度检测应用而设计的超声波液位传感器,针对传统超声波传感器普遍存在的盲区大、测量角度宽、响应迟缓及安装不便等行业痛点。该传感器突破性地实现了1.5cm的极小标准盲区,并支持通过指令将最远量程灵活设定在30~300cm之间(出厂默认200cm)。传感器整体采用微型防尘防水结构设计,防护等级高达IP67。支持3.3V ~12V的宽电压输入,并在输入/输出接口处集成了符合 IEC61000-4-2标准的静电防护器件(抗静电达+4K/8K),确保在-25℃~+65℃的恶劣温度循环中维持极高可靠性。

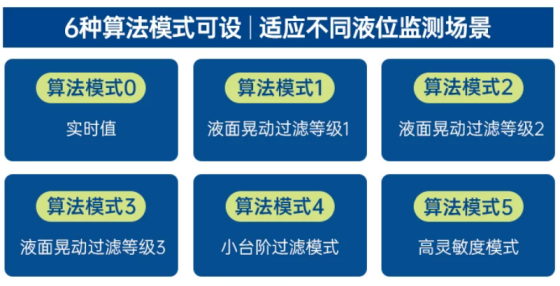

6种算法模式可设
传感器内置多达6种底层算法模式(包含实时值、3级液面晃动过滤、小台阶过滤及高灵敏度模式),有效过滤水面波浪、泡沫带来的误判,以适应不同的液位监测场景。
传感器默认工作为算法模式1,以100ms为周期自动工作,可以通过写modbus协议设置算法模式,其中算法模式0、4、5为实时值输出,算法模式1、2、3为处理值输出。实时值输出,响应时间为100ms;处理值输出数据更稳定,响应时间≥2s。

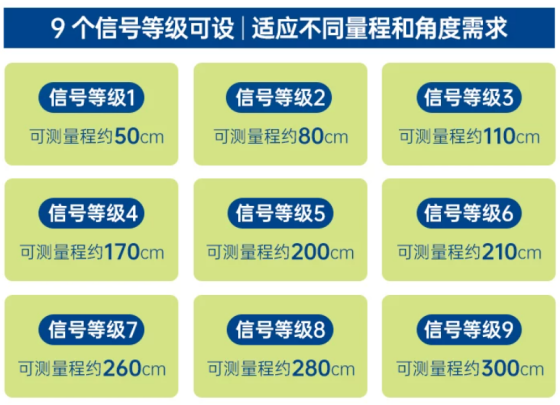

9个信号等级可设
传感器信号等级可设置为1~9级,适应不同量程和角度需求,默认第五级,可测量程越200cm;等级越高,检测角度越大,感应越灵敏,可测量程就越远。

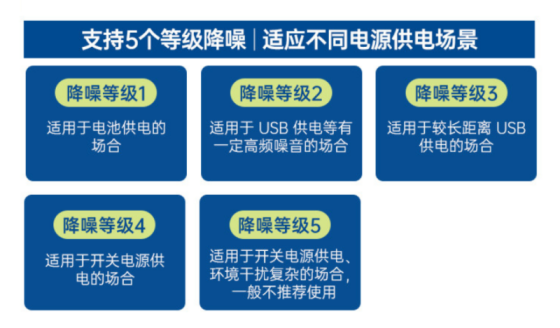

支持5个等级电源降噪
电源降噪等级分为1~5级(默认为1),使其能够从容应对电池直供、长线缆USB供电或高噪声开关电源等各类复杂电气环境。等级越高,对噪声抑制越大,同时整体角度也会受影响,等级越高角度受影响情况更大。

特性
- 盲区低至1.5cm,可设置30~300cm范围内任意值作为最远量程
- 内置液面晃动过滤、小台阶过滤、高灵敏度等6种液位算法模式可设置
- 9 个信号等级可设置,适配不同量程和角度的需求
- 内置电源降噪功能,可支持5级降噪等级设置
- IP67 防水防尘,抗静电达IEC61000-4-2标准,支持3.3V-12V宽压运行
应用场景
- 无土栽培营养液监测
- 箱内消毒液液位监测
- 绿植观赏箱营养液监测
- 房车水箱污水箱水位监测

技术规格
- 工作电压:3.3~12V
- 待机电流:≤5uA
- 平均工作电流:≤9mA
- 盲区距离:≤1.5cm
- 测量范围:30~300cm可设(默认200cm)
- 精度:0.5+(S*0.3%)cm
- 响应时间:实时值100ms,处理值≥2000ms
- 上电工作时间:≤650ms
- 工作周期:100ms
- 输出方式:UART自动(Modbus协议)
- 温度补偿:有
- 角度:10~50°
- 工作温度:-25°C~65°C
- 工作湿度:65~80%RH
- 存储温度:-30°C~80°C
- 存储湿度:65~90%RH
- 静电防护等级:+4K/8K (V)
- 防护等级:IP67
- 外壳材料:PC材质
