简介
这是一款6.67英寸柔性AMOLED显示屏，采用柔性基底结构，屏幕最大厚度仅1.2mm，可用于曲面贴合、非平面安装和空间受限的显示原型设计。相比传统LCD显示屏，AMOLED面板具备自发光特性，无需背光结构，可实现更薄的屏幕形态、更深的黑色表现和更高的对比度，适合用于需要高显示效果和特殊结构形态的嵌入式项目。产品配套MIPI转HDMI驱动板，可将屏幕模组接入标准HDMI信号，便于连接常见单板计算机和开发板，降低早期点屏、显示效果验证和系统集成的开发门槛。
该柔性AMOLED显示屏支持通过HDMI输出连接 拿铁熊猫 IOTA、拿铁熊猫 MU、拿铁熊猫 Alpha、拿铁熊猫 3 Delta、拿铁熊猫 Sigma、树莓派 4 以及 树莓派 5 系列开发板。 屏幕出厂默认为竖屏显示，默认分辨率为2400×1080，用户可根据主机系统的显示设置调整输出分辨率。用于树莓派时，建议使用带桌面环境的系统；基础显示输出无需修改/boot/config.txt 文件。
注意：本产品仅支持显示输出，不支持触控功能。

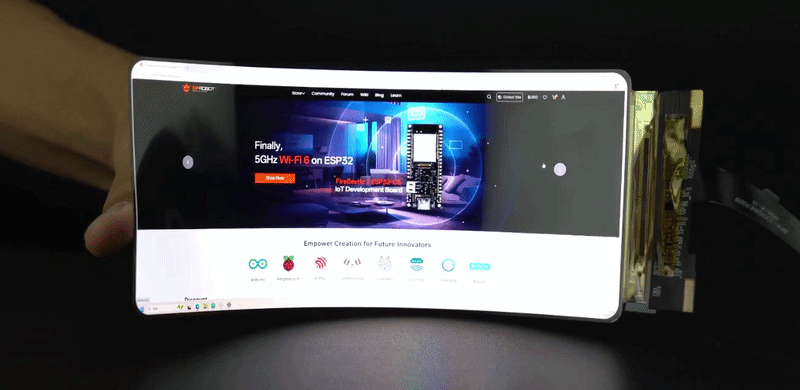

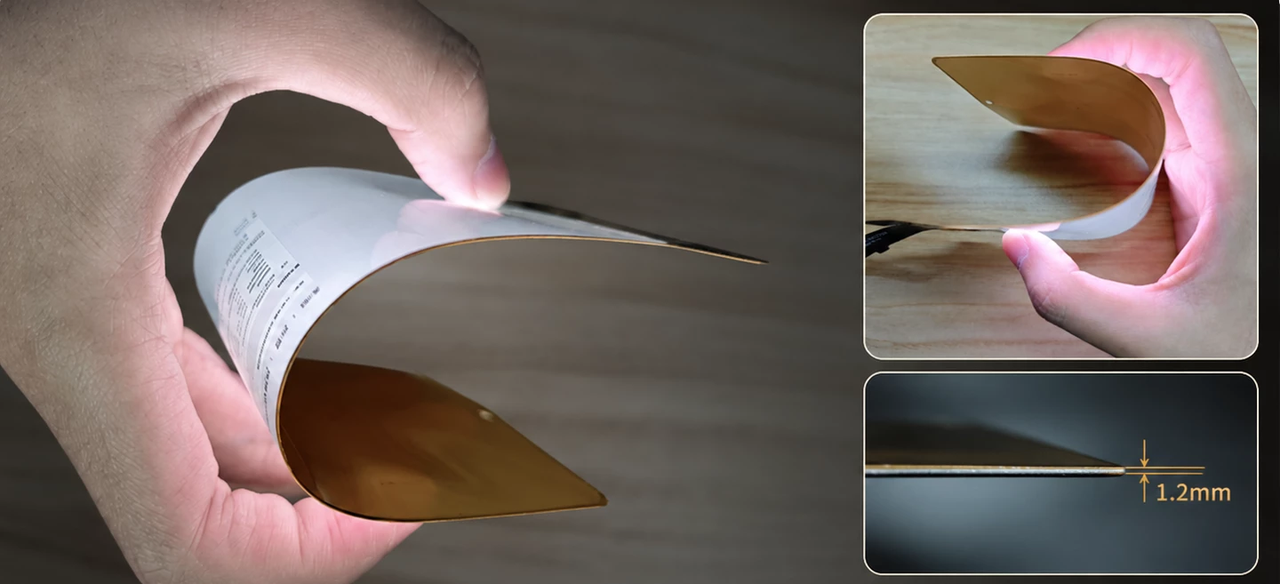

超薄柔性结构，可贴合曲面设计
该柔性AMOLED显示屏采用柔性基底结构，可适应一定程度的非平面安装环境，屏幕最大厚度仅1.2mm。轻薄、可弯曲的结构使其适合用于曲面屏幕原型、可穿戴设备、便携式终端和空间受限的嵌入式显示项目。
高清AMOLED显示，画面细腻鲜艳
屏幕分辨率为2400×1080（SPR），典型亮度为450cd/m²，支持16.7M色显示，并具备85°可视角度。无论是显示图形界面、文字信息、视频内容还是复杂UI，都能呈现清晰、细腻、色彩饱满的视觉效果。
AMOLED面板具备自发光特性，无需背光结构，相比典型LCD屏幕可实现更薄的结构、更深的黑色表现和更高的对比度，适合用于对屏幕厚度、显示效果和结构形态有要求的原型项目。
HDMI快速接入，适合快速原型验证
产品配套MIPI转HDMI驱动板，可将原生MIPI接口转换为常用HDMI输入，便于连接LattePanda、树莓派等主板。无需进行复杂的底层MIPI驱动开发，即可快速点亮屏幕并进行项目验证，让开发者更专注于软件界面和结构集成。

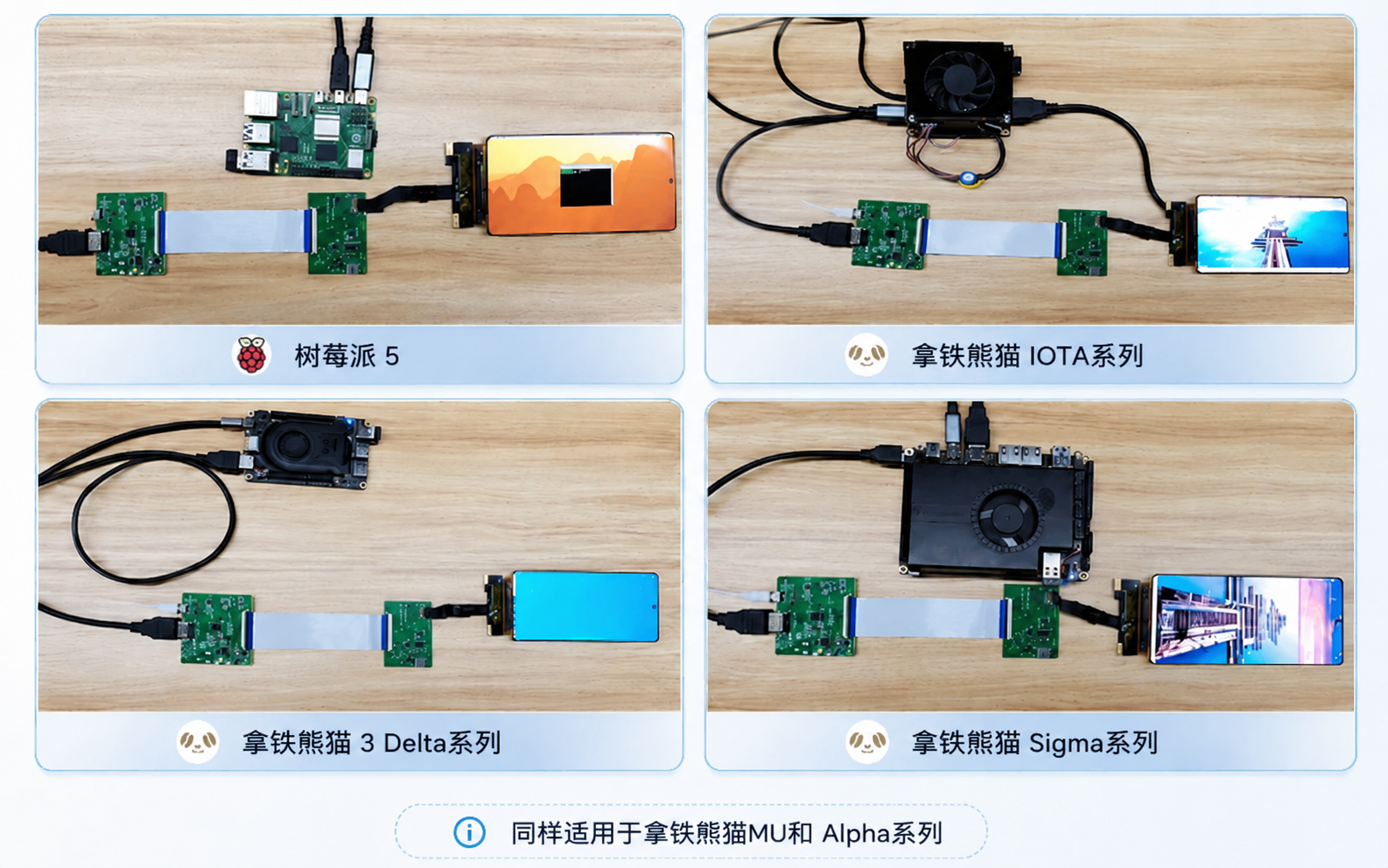

通过配套MIPI转HDMI驱动板，本产品可作为HDMI显示屏连接以下开发板：拿铁熊猫 IOTA系列，拿铁熊猫 MU系列，拿铁熊猫 Alpha系列， 拿铁熊猫 3 Delta系列， 拿铁熊猫 Sigma系列，树莓派 4 系列，树莓派 5 系列。
配置与连接说明
系统兼容性： 支持带桌面环境的标准操作系统，用于树莓派时建议使用带桌面环境的系统。
显示方向与分辨率： 屏幕出厂默认为竖屏显示，默认分辨率为2400×1080。用户可通过主机系统的显示设置调整输出分辨率。
树莓派配置： 用于树莓派基础显示输出时，无需修改 /boot/config.txt 文件。
线材要求：
- 树莓派 4 与 树莓派 5 ：需要使用 Micro HDMI 转 HDMI 线连接至驱动板。
- 树莓派 Zero系列：需要使用 Mini HDMI 转 HDMI 转接头或线材，使用前请确认具体树莓派Zero型号的HDMI接口类型。
注意事项：
- 本产品为裸屏模组，不具备IP防护等级，屏幕不可接触水、潮气、汗液或冷凝水。干燥室内原型验证场景下可不额外增加外壳保护，但在可能接触潮气、灰尘、外力、频繁触碰或结构挤压的应用中，建议增加必要的机械保护。
- 若屏幕出现轻微闪屏，可能是供电不足导致，请使用5V USB适配器供电，并按下刷新按钮刷新屏幕。
- 若主板已开机但屏幕未点亮，请按下刷新按钮刷新屏幕。
- 本产品不支持触控功能。
应用场景
- 曲面屏幕原型与柔性终端开发
- 可穿戴智能设备和紧凑型嵌入式显示项目
- 人形机器人脸部显示和交互式视觉界面
- 汽车中控风格曲面显示原型
- 便携式医疗显示终端和紧凑型工业HMI面板
- LattePanda 与 Raspberry Pi 项目的自定义显示界面
技术规格
- 屏幕尺寸：6.67英寸
- 分辨率：2400x1080（SPR）
- 屏幕材质：AM-OLED
- 屏幕亮度：450cd/㎡
- 频率：50hz
- 纵横比：20：09
- 可视角度：85°
- 显示颜色：16.7M
- 显示区域：154.56*69.552mm
- 轮廓尺寸：162.56*74.46mm
- 驱动IC：ICNA3511A
- 最大厚度：1.2mm
- 驱动电压：3.3-5V

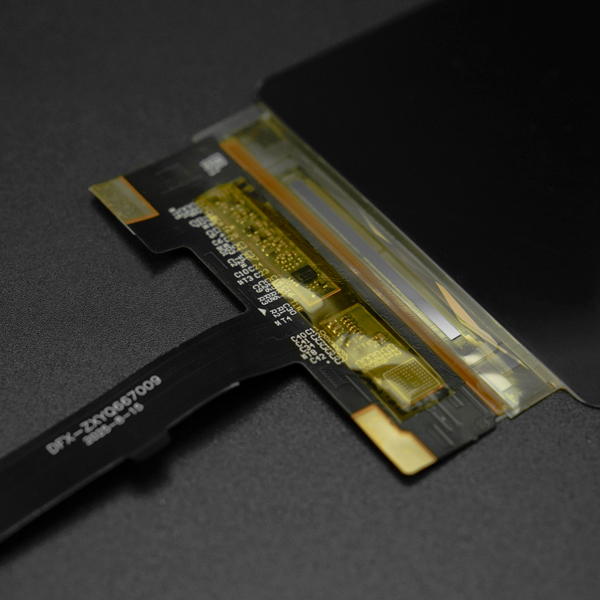

- 接口：MIPI-40Pin
- 工作温度：-20°C~60°C

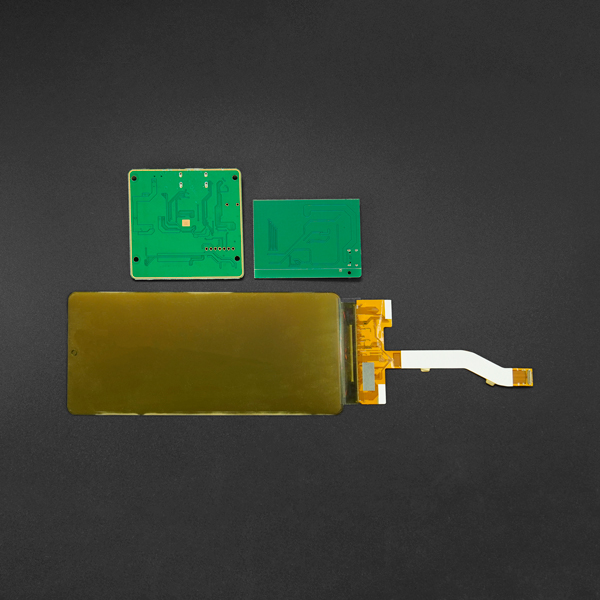

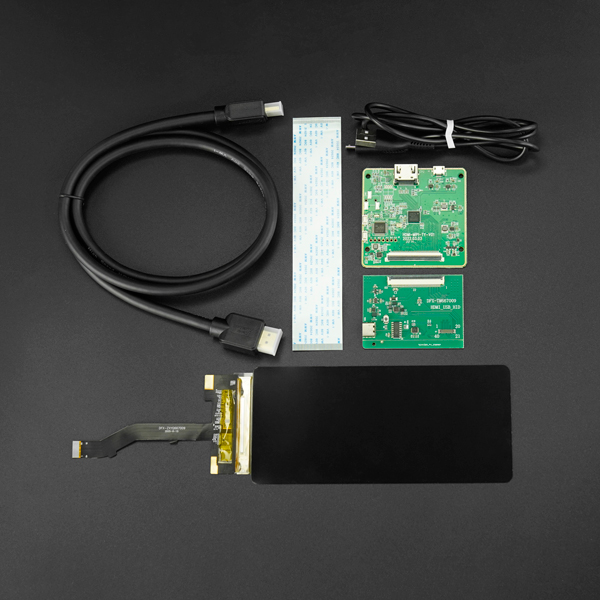

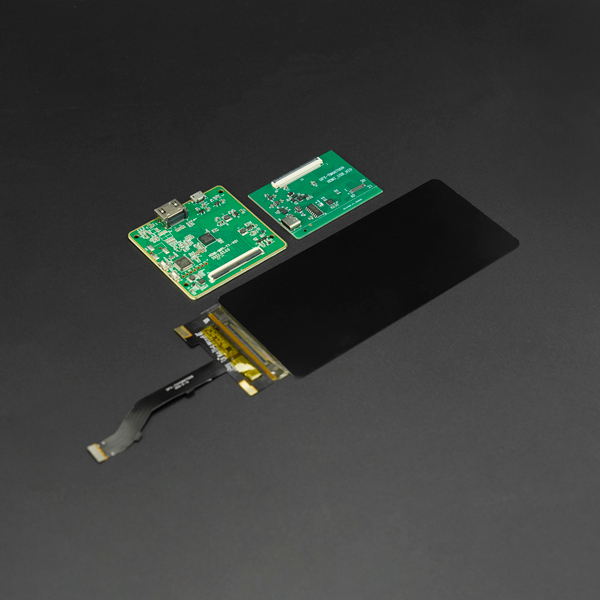

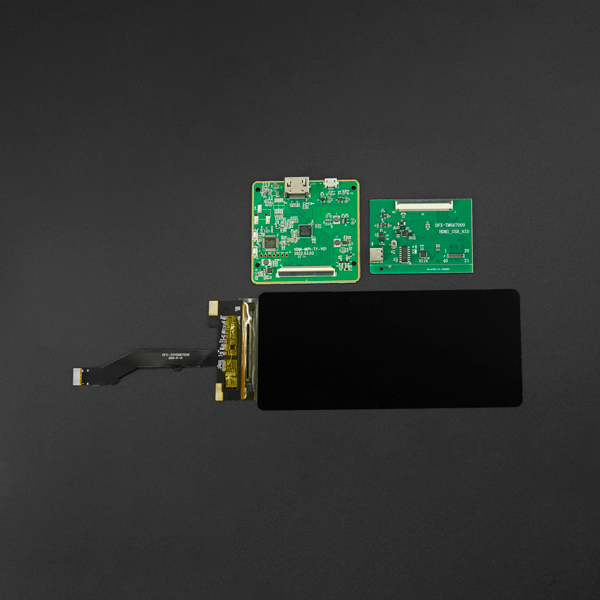

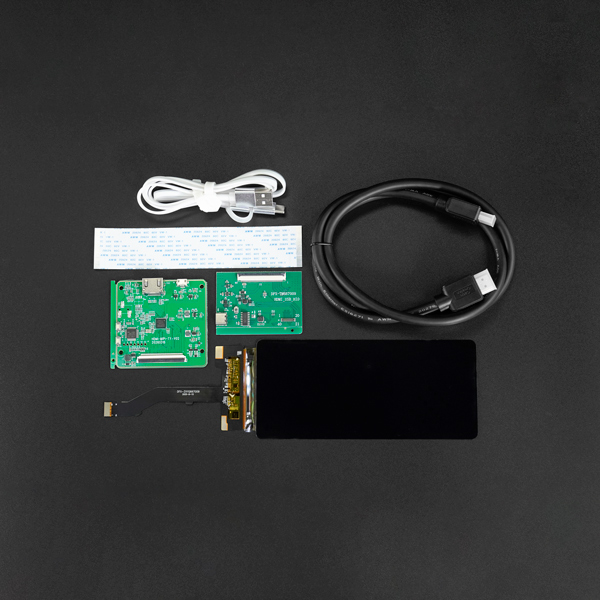

配送清单
- 6.67英寸AMOLED柔性显示屏 x1
- HDMI驱动板 x1
- MIPI转接板 x1
- FPC排线 x1
- HDMI转HDMI数据线 x1
- Micro USB供电线 x1
