简介
3.5寸IPS电容触摸屏是一款集高清显示与灵敏触控于一体的嵌入式显示屏，采用320×480高清IPS面板，提供178°全视角无失真显示效果。该屏幕配备创新的免焊接GDI接口，可一线直连FireBeetle 2 ESP32主控板，同时兼容Arduino、树莓派等主流开发平台。5点电容触控结合AF防指纹涂层和光学全贴合工艺，确保操作顺滑且显示清晰。配套开源GDL图形库与丰富示例代码，大幅降低嵌入式GUI开发门槛，是智能家居中控、工业HMI等项目的理想选择。
免焊接GDI接口，极大简化连接流程
3.5寸IPS电容触摸屏专为FireBeetle 2系列主控优化的GDI接口，通过单根FPC排线即可实现供电、显示与触控功能的一线连接。避免了繁琐的焊接过程，显著降低硬件连接复杂度，特别适合快速原型开发、教学应用和批量项目部署。相比传统SPI接口需要连接十余根线材的复杂操作，GDI接口仅需一根排线即可完成所有功能对接，将硬件准备时间从数小时缩短至数分钟。

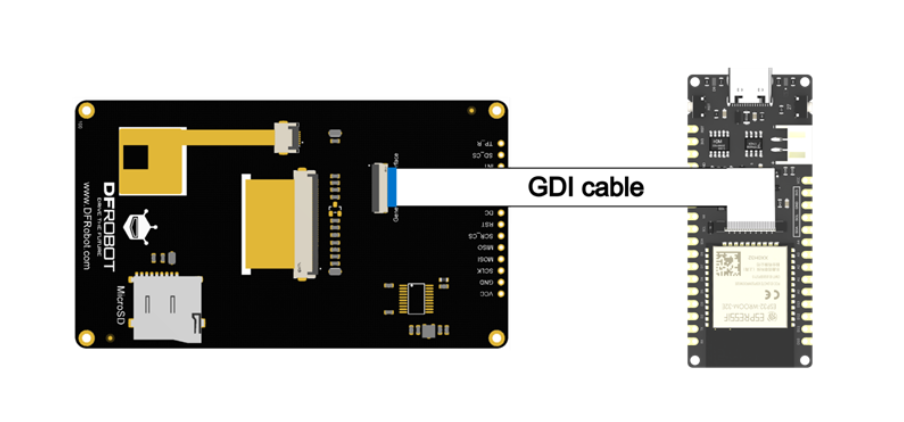

GDI接线图IPS硬屏与光学全贴合，呈现优质视觉效果
3.5寸IPS电容触摸屏采用IPS技术实现178°超广视角，在任何角度观看都能保持色彩准确性和图像清晰度。光学全贴合工艺有效消除屏幕间隙，防止灰尘进入并减少环境光反射，配合300cd/m²的亮度和800:1的对比度，在各种光照条件下都能提供出色的可视体验。IPS面板的每个像素点均采用平面转换技术，确保从上下左右四个方向观看时都不会出现色彩失真现象，特别适合多人同时观看的展示场景。
5点电容触控与AF涂层，提升交互体验
3.5寸IPS电容触摸屏支持5点同时触控，响应灵敏准确。表面采用AF防指纹涂层，不仅能减少指纹残留，还使触控操作更加顺滑。SPI通信协议确保触控数据稳定传输，为流畅的交互体验提供硬件保障。电容触控技术通过检测人体电流实现精准定位，无需用力按压即可完成操作，相比电阻式触控具有更长的使用寿命和更佳的用户体验。
开源GDL图形库，加速软件开发进程
配套的GDL开源图形库支持Arduino开发环境，提供丰富的控件和示例程序，可快速实现按钮、图表、文本等GUI元素的绘制与管理。这极大地简化了图形界面开发流程，让开发者能够专注于业务逻辑实现。
注意：显示模块不含Micro SD卡，需点击链接单独购买。
应用场景
- 智能家居中控界面：作为家庭自动化系统的控制核心，实现设备状态显示与触控操作。3.5寸的尺寸恰到好处，既能清晰显示信息又不占用过多空间，178°广视角确保从不同位置都能看清屏幕内容。
- 工业HMI人机界面：宽温工作特性和坚固的设计使其适用于工业环境，为设备提供可靠的人机交互接口。光学全贴合工艺有效防止灰尘积聚，确保在恶劣环境下仍能清晰显示。
- 交互式艺术装置：高清的显示效果和灵敏的触控响应，为数字艺术项目提供高质量的视觉呈现和交互能力。多点触控特性支持复杂的交互手势设计，丰富艺术表现力。
技术规格
- 基本参数
- 工作电压： DC 3.3V ~ 5V
- 工作电流： 80mA@5V
- 通信接口： SPI / GDI
- 屏幕参数
- 屏幕尺寸： 3.5英寸
- 分辨率： 480 × 320 (HVGA)
- 面板类型： IPS
- 可视角度： 178° (全视角)
- 亮度： 300 cd/m²
- 对比度： 800:1
- 表面处理： 防指纹(AF)涂层
- 生产工艺： 光学全贴合
- 有效显示区域： 48.96 × 73.94 mm
- 触控特性
- 触控类型： 电容式
- 触控点数： 5点
- 触控接口： SPI/GDI
- 机械结构
- 外形尺寸： 95.0 × 54.5 × 5.7 mm
- 安装孔直径： 2.0 mm
- 安装孔间距：90 × 50mm
- 重量：62.6g（带包装）
- 存储扩展： 板载Micro SD卡槽
- 软件支持：兼容Arduino GDL库
documentstart
相关文档
documentsend
配送清单
- 3.5"480×320 IPS电容触摸屏 ×1
- 18pin-FPC连接线 ×1
- 14pin-2.54黑色单排排针 ×1
