简介
LoRaWAN ESP32-S3 开发板是一款聚焦远距离无线通讯与便捷开发的专业硬件，凭借全方位LoRa、LoRaWAN 、Meshtastic协议兼容、HomeAssistant生态接入能力以及高易用性的硬件功能设计，为LoRa/LoRaWAN开发者与智能家居用户提供高效解决方案。
全方位支持 LoRa/LoRaWAN/Meshtastic 通讯协议，通讯兼容性强
LoRaWAN ESP32-S3开发板支持LoRa一对一通讯、LoRa一对多通讯，以及标准的LoRaWAN协议和Meshtastic组网协议，可以自由的实现开发板和开发板之间的通讯，或接入到LoRaWAN网络中。开发板采用Arduino编程，提供了易用的库文件和示例代码，无需深入了解LoRa/LoRaWAN 通讯协议协议即可使用，大幅度降低了上手门槛。
支持接入HomeAssistant（ESPHome），扩展远距离通讯能力
LoRaWAN ESP32-S3开发板支持通过ESPHome接入HomeAssistant，成为系统的 “远距离通讯拓展单元”。有效突破传统无线通讯的距离限制，提升复杂环境下（如多层建筑、大户型、户外场景）的信号覆盖与传输稳定性，拓展智能家居设备的部署范围。
功能丰富易用性高，显著提升测试效率
LoRaWAN ESP32-S3开发板在功能设计上以 “高效易用” 为核心，通过高硬件集成，显著减少测试准备时间与设备连接复杂度：

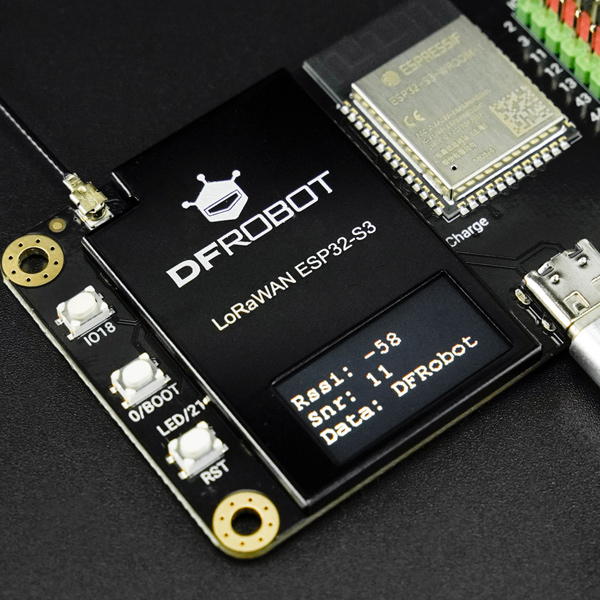

- 可视化操作与数据查看：集成 0.96 寸LCD屏幕与实体按键，无需依赖外部设备，即可实时查看设备运行数据、通讯状态等关键信息，同时通过按键快速切换显示界面，操作直观便捷。
- 便携续航，摆脱电源束缚：专门设计锂电池接口，并集成充电功能，支持外接锂电池供电，无论是室内桌面测试，还是户外移动场景使用，都能摆脱固定电源限制，使用场景更灵活。
- 易用IO接口，轻松连接传感器：配备便捷 IO 接口，无需焊接即可直接连接温湿度、光照、人体感应等各类传感器设备，解决项目搭建过程中繁琐的接线和焊接工作，高效完成项目原型的构建。
特性
- 支持LoRa、LoRaWAN、Meshtastic远距离通讯协议
- 支持接入HomeAssistant（ESPHome），使HomeAssistant系统支持远距离通讯
- 搭载ESP32-S3主控，支持Arduino、yaml编程
- 功能丰富易用性高，显著提升测试效率
- 集成0.96寸屏幕、按键，便于查看屏幕数据和切换显示
- 集成多组电源、I2C接口，便于连接传感器设备
- 集成锂电池接口和充电功能，便于便携使用
应用场景
- LoRa/LoRaWAN网络部署调试：通过开发板屏幕测试查看 LoRaWAN 网络信号、通讯状态，快速搭建和调整网络。
- 大户型 / 别墅智能家居扩展：在多层别墅或跨庭院住宅中，轻松连接花园传感器、车库设备与室内控制系统，解决墙体阻隔导致的信号断层问题，实现全屋设备统一管理。
- 户外环境监测场景：搭载温湿度、PM2.5 等传感器，部署于阳台、屋顶或庭院，通过远距离通讯实时回传数据至 HomeAssistant 系统，联动空调、新风设备自动调节室内环境。
- 农业 / 园艺远程管理：放置于菜园、温室或果园中，连接土壤湿度、光照传感器，即使在数百米外的室内也能实时掌握作物生长环境，触发灌溉系统自动作业。
- Meshtastic聊天设备：在偏远地区、山区徒步、森林探险、沙漠穿越等信号薄弱或无网络的户外场景中，借助 Meshtastic 协议构建去中心化的无线电通讯网络，可实时发送文字消息。
技术规格
- 基本参数
- 工作电压: 3.3V
- Type-C输入电压: 5V DC
- 最大充电电流：300mA
- 屏幕尺寸：0.96寸（160*80）
- 工作温度：-10~60℃
- 模块尺寸：73*45mm
- LoRa参数
- 射频芯片：SX1262
- 工作频段：850~930MHz
- 发射功率：16dBm（EU868）/22dBm（US915）
- 接收灵敏度：-137dBm /125kHz SF=12
- ESP32-S3参数
- 处理器：Xtensa® 双核32位LX7微处理器
- 主频：240MHz
- SRAM：512KB
- ROM：384KB
- Flash：4MB
- 无线协议：WiFi、Bluetooth 5

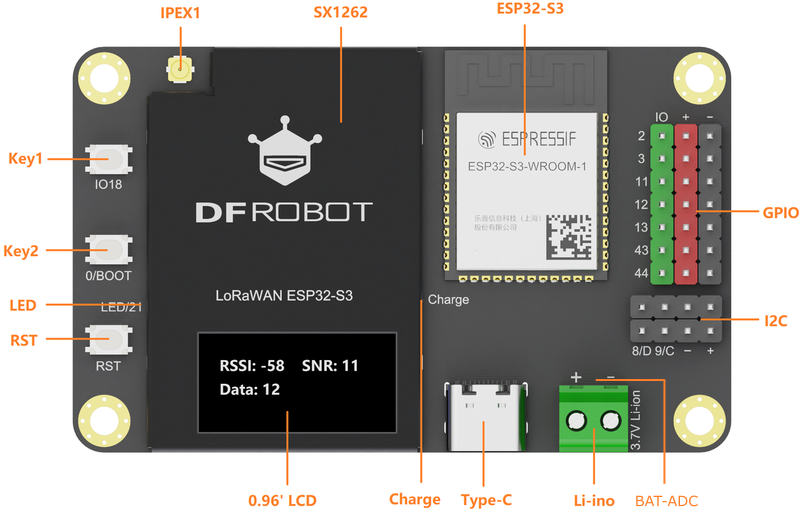

功能指示灯- Key1：按键1，连接到GPIO18
- Key2：按键2，连接到GPIO0，按下按键并复位可进入boot模式，系统启动后可作为普通按键使用
- LED：LED灯，连接到GPIO21
- RST：复位按键
- 0.96' LCD：0.96寸彩色LCD屏幕，分辨率160*80
- Charge：充电指示灯
- Type-C：代码烧录、供电接口
- Li-ino：3.7V锂电池接口
- BAT-ADC：锂电池电压检测（GPIO1）
- I2C：I2C接口，用于连接I2C传感器
- GPIO：GPIO接口，可作为SPI、ADC、I2S、UART、PWM等功能
- ESP32-S3：ESP32-S3-WROOM-1-N4模组
- SX1262： LoRa收发器
- IPEX1：IPEX 1代天线座，用于连接LoRa天线
