简介
这款工业级USB隔离器采用磁隔离技术，专为USB2.0接口设计，支持1.5Mbps、12Mbps、480Mbps三种传输速率并自适应匹配，具备即插即用免驱、无需外接电源的特性；其2500V的隔离电压可彻底切断两端设备的电气连接与地线回路，有效抵御外部强电源、强信号干扰及地线回路电压波动、浪涌冲击、感应雷击、静电放电、热插拔等恶劣环境影响，能为开发板、主板等各类设备的USB口提供可靠防护，显著提升通信稳定性。
目前，USB接口已经广泛应用于电子工程师等从业人员的日常工作、生活中，随着计算机行业的竞争越来越大，开发板，电脑主板等对接口保护部分做了简化设计。但是USB接口经常会与人体、外部接触，而且很多时候也会为外部设备进行供电。因此对USB接口进行隔离就变得非常有必要，它能适当的增加设备的使用寿命。
兼容系统

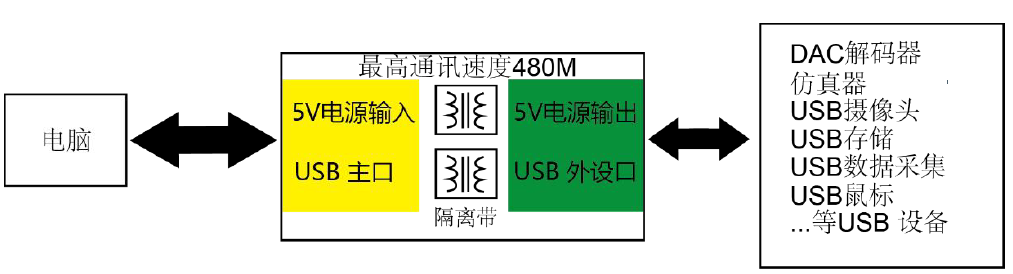

原理示意图

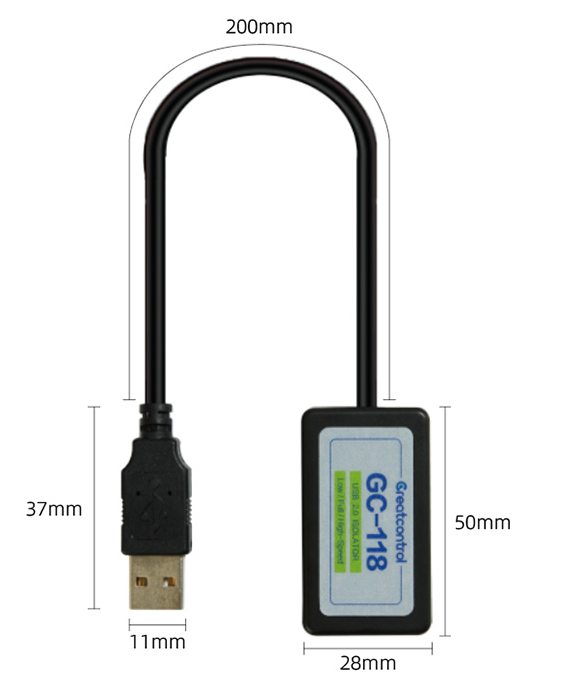

尺寸图 单位：mm注意：隔离输出功率1.5W，当接入设备要求工作电流＞300mA时，建议对设备进行额外供电以确保设备正常工作。
应用场景
- 强电、强干扰环境，如高压、变频器、电机驱动等
- 噪声敏感区域，如高精度USB数据采集、HIFI音箱系统等
技术规格
- 兼容性：标准USB 2.0，免驱动
- 接口速度：自适应USB低速1.5Mbps、低速12Mbps、高速480Mbps
- 传输方式：USB控制传输、批量传输、中断传输、同步/等时传输
- USB接口：独立ESD保护，上游和下游接口电源、信号双隔离
- 芯片：ADUM3165
- 芯片隔离电压：2500V
- 电源隔离电压：1500V
- 输出功率：最大1.5W（5V/300mA）
- 使用环境：-40℃到85℃，相对湿度5%到95%
- 尺寸：50*28*20mm，线长 200mm
- 重量：约40g
配送清单
