简介

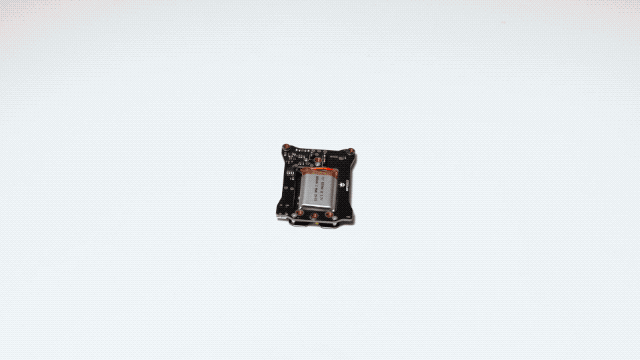

此产品专为行空板（UNIHIKER）M10开发适配的电池扩展板。带有800mAh锂电池，充放电功能。可以满足供电、手持、便携、紧凑功能的项目制作。
功能说明图功能说明
- 电池板开关：拨到“on”的位置，电池板为行空板供电。拨到“off”的位置，断开供电。
- 电池接口：锂电池接口为ph2.0。（如更换电池请注意使用适配接口并确认正负极引脚相同）
- 充电指示灯：接入板载Type-C为电池板充电时，仅充电指示灯常亮。
- 满电指示灯：锂电池充满电时，满电指示灯常亮，充电指示灯熄灭。
- 充电口：接口为Type-C，不论开关处于任何位置，只要接入Type-C即为锂电池充电。（该接口无法和行空板M10通信，仅为电池板充电。如需有线编程调试需连接行空板M10板载Type-C接口。）
- 连接座：连接座为2.54mm间距的母座，上面一排为正极输出，下面一排为负极输出，通过该母座为其他接入的扩展板供电。
- 电量指示灯：显示当前电池剩余电量。4格为80%以上，3格为60%以上，2格为40%以上，1格为20%以上

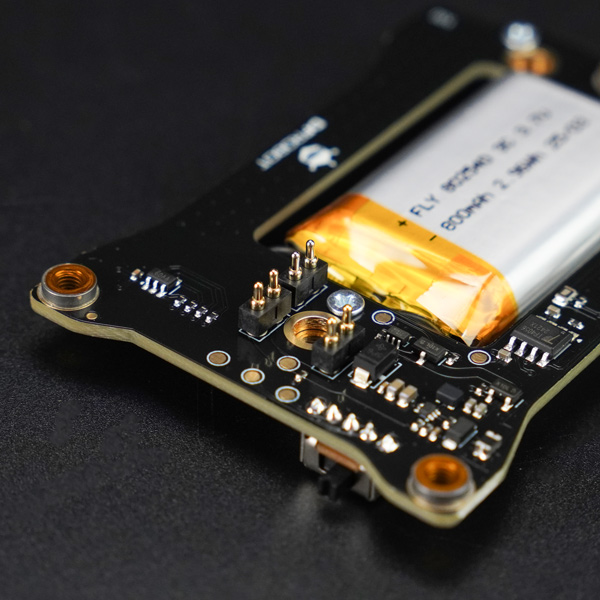

- 连接弹针：电池板通过弹针为行空板M10供电。
注意：
- 充电时电池可能轻微发烫，请勿覆盖并注意通风散热。
- 务必使用板载5V Type-C接口充电，避免使用非标电源。
- 若长期存放，请每3个月充电至50%~80%以保护电池寿命。
- 如发现电池鼓包、漏液或异常高温，立即停止使用，以防危险。
特性
- 800mAh锂电池
- Type-C充电口
- 电量及充电指示灯
- 6.6mm超薄厚度
技术规格
- 供电接口： Type-C 5V
- 工作电压：3.3V
- 安装孔：M3x12 3颗
- 板载元件：
- 尺⼨：51.5x72.5mm
- 重量：33g
配送清单
- 行空板M10-电池扩展板 x1
- M3*12螺丝包 x1
- 十字螺丝刀 x1
