简介
工作中经常需要使用不同电压的电源,而这款产品完美的解决了这个问题,该产品DC-DC升降压一体,输入电压可高于也可低于输出电压,而输出电压保持不变,自动稳压功能,带恒流功能,可设定最大电流,转换效率高达89%,最大可输出5A。适用于工业电源,DIY智能电源,嵌入式系统供电等场景。

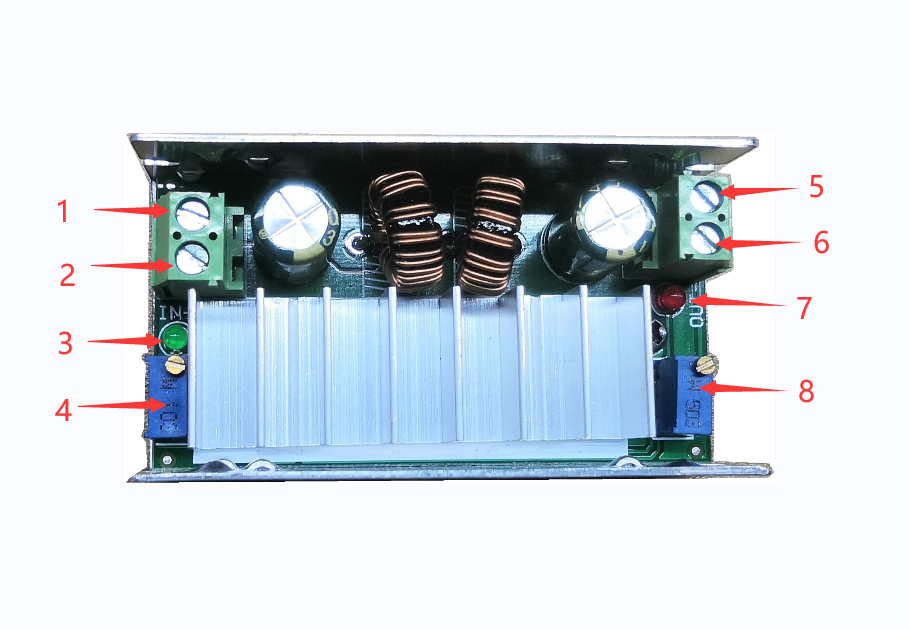

1:输入正极 2:输入负极 3:恒流指示灯 4:恒流调节
5:输出正极 6:输出负极 7:输出指示灯 8:输出电压调节
模块使用说明:
接入电源,模块正常工作并输出电压,用万用表电压档接输出端,转动电压调节电位器将输
出电压调到期望值。然后将万用表调到10A电流档,正笔接输出正,负笔接输出负。并调节恒流
设定电位器到您期望的最大输出电流值,万用表上显示的电流值就是恒流值。完成后接负载正
常工作。
注:使用大功率时,发热严重请加散热使用。
技术规格
- 输入电压:DC 6~35V
- 输出电压:DC 1.0~33V(注:此板是自动升降压板,输出电压可以大于输入电压也可以小于输入电压)
- 恒流调节范围:0.05A~5A
- 转换效率:90%(输入12V输出19V/2.5A时测得,效率跟输入的电压和输出电压以及电流有关)
- 最大输入电流:7A (长时间连续工作请留一定的余量)
- 最大输出电流:5A (长时间连续工作请留一定的余量)
- 模块尺寸:70x39x32 mm(长x宽x高)
