简介

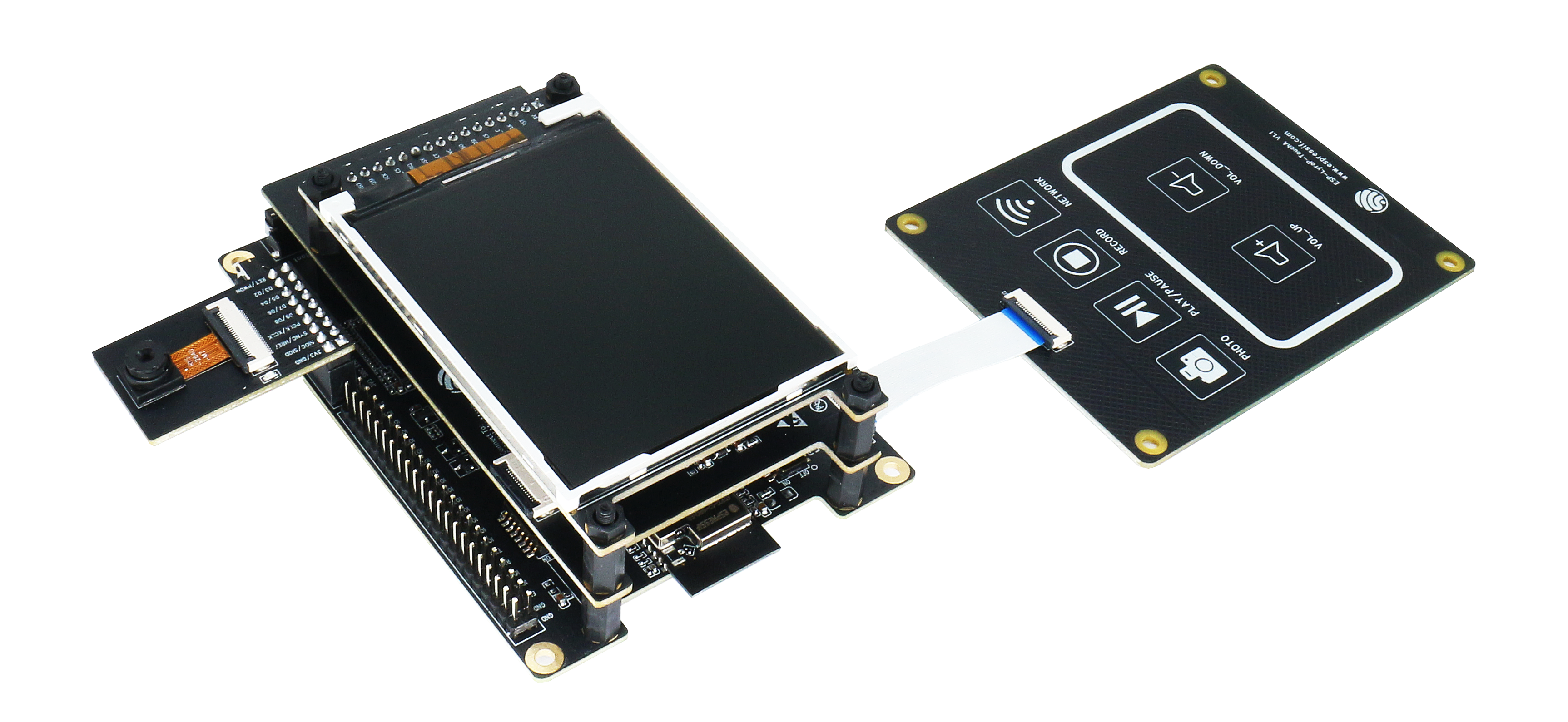

ESP32-S2-kaluga-1 是一款针对人机交互产品的开发套件,该套件由 1 个主板和 4 个主要功能的外接子板构成,可实现多子板的插接和拓展,实现 Audio 音频播放、 Touch 面板控制、 LCD 图像显示和 Camera 图像采集这四类功能,使用户通过感官通道以及肢体语言与机器进行多维交互。

技术规格
Touch 面板控制
- 支持 14 个非常敏感的触摸传感器,其中有3个支持距离感应
- 支持 3 mm 亚克力面板
- 支持湿手操作
- 防误触设计:若多个触摸按键同时被水滴大面积覆盖,ESP32-S2 会启动自锁功能(擦掉水滴后恢复正常)
Audio 音频播放
- 连接音箱可播放音频
- 通过和 Touch 面板的共用,可进行音频播放开关、调整声音大小。
LCD 图像显示
- 支持 LCD 接口(8-bit 并口 RGB、8080、6800 接口)
- 支持 ST7789 和 ILI9341 驱动的显示屏
- 支持将摄像头数据实时显示在 LCD 屏上
- 支持40MHz刷新率
Camera 图像采集
- 支持 8/16 bit DVP 图像传感器接口
- 支持 OV3660 和 OV2640 驱动的摄像头
- 最高时钟频率支持到 40 MHz
- DMA 传输带宽优化,高分辨率图像传输更轻松

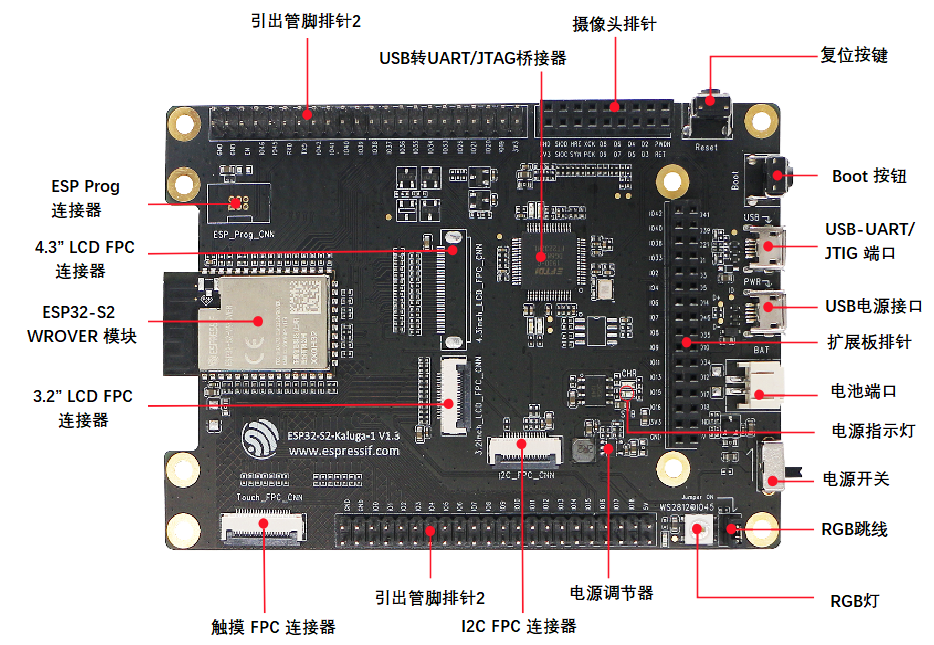

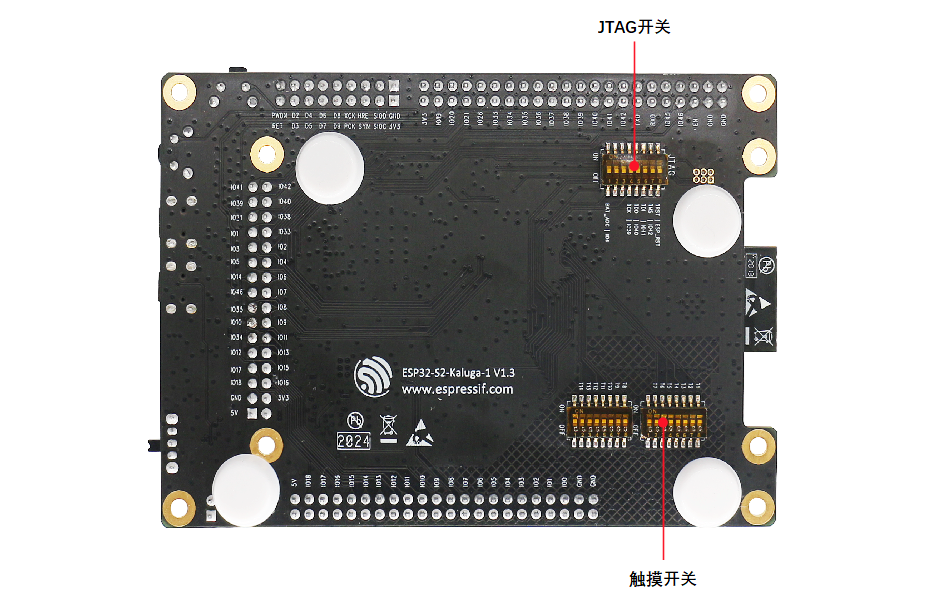

组件说明



配送清单
- ESP 32-S2-Kaluga-1 ×1
- ESP-LyraT-8311A ×1
- ESP-LyraP-CAM ×1
- ESP-LyraP-TouchA ×1
- ESP-LyraP-LCD32 ×1
- 20引脚FPC电缆(用于连接ESP32-S2-Kaluga-1到ESP-LyraP-TouchA) ×1
- 安装螺栓 ×8
- 安装螺钉 ×4
- 安装螺母 ×4
