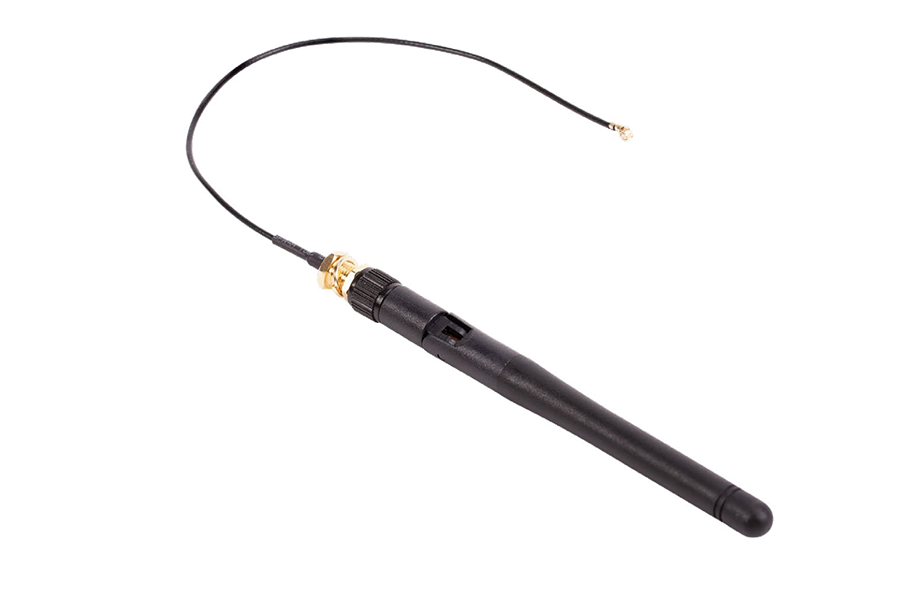

简介
此天线套件已通过认证,可与树莓派计算模块4一起使用。如要使用其他天线,则需要由产品设计工程师安排单独的认证。

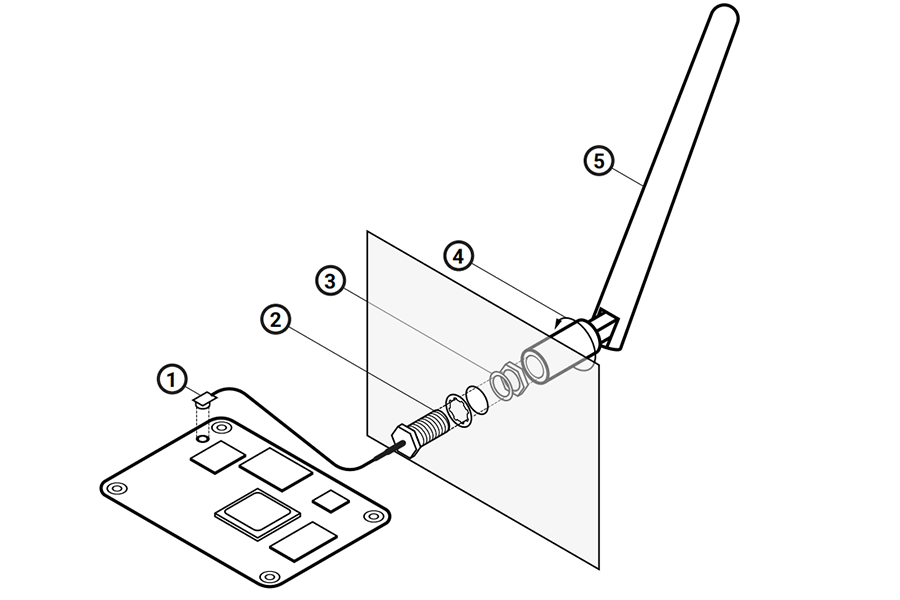

安装指南
1.将线一端的U.FL接头接到计算模块4上兼容U.FL的接口
2.将齿形垫圈拧到线上边的SMA公头上,然后通过产品安装板上的一个孔(例如6.4 mm)将这个SAM接头插进去。
3.用固定六角螺母和垫圈将SMA接头拧到位。
4.将天线上的SMA母头拧到从安装面板伸出来的SMA公头上。
5.如下图所示,将天线旋转90°,将其调整到最终位置。

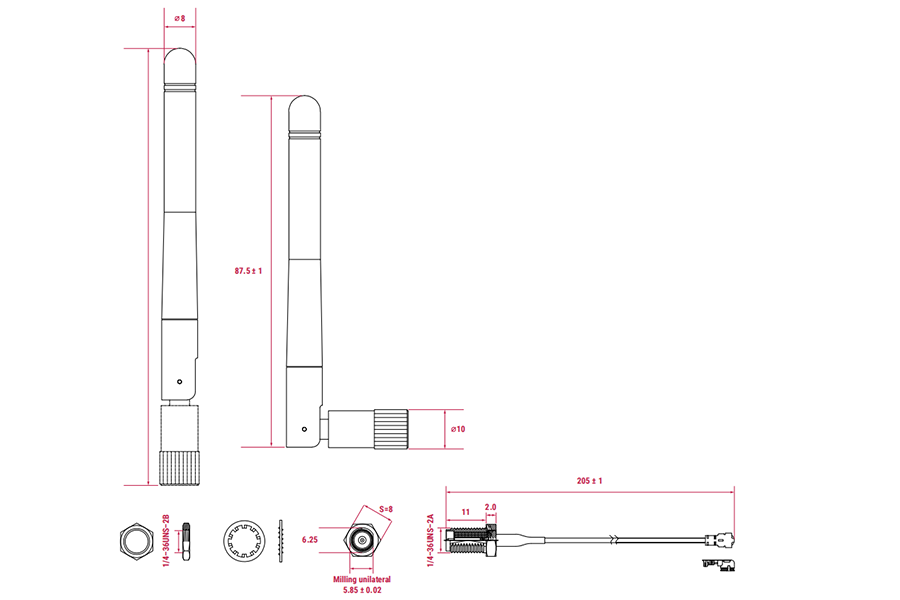

尺寸图
、
技术规格
天线
- 型号: YH2400-5800-SMA-108
- 频率范围: 2400-2500/5100-5800 MHz
- 带宽: 100–700MHz
- VSWR: ≤ 2.0
- 增益:2 dBi
- 阻抗:50 ohm
- 极化:垂直
- 辐射:全向
- 最大功率:10W
- 连接器:SMA (母头)
- 尺寸:108 mm × 10 mm
- 外壳材料:ABS
- 安装:screw
- 工作温度:-35 to +75°C
- 重量:± 3 g
SMA to U.FL 线
- 型号:HD0052-09-A01_A0897-1101
- 频率范围:0–6GHz
- 阻抗:50 ohm
- VSWR: ≤ 1.4
- 最大功率:10W
- 连接器(至天线):SMA (公头)
- 连接器(至CM4): U.FL
- 尺寸:205 mm × 1.37 mm (线直径)
- 外壳材料:ABS
- 工作温度:-45 to +80°C
配送清单
