简介：
这款5MP相机板是Spresense家族的最新成员，使用一个紧凑的高分辨率5M像素相机来扩展主板功能。Spresense相机板搭载了索尼 ISX012 图像传感器和镜头，索尼ISX012拥有5.11M的有效像素，并带有板载编码器，可支持JPEG、RAW、Y/C和RGB 格式。相机板通过专用并行接口直接连接到主板，可与主板的AI功能相结合，为IoT设备提供先进的视觉功能。
注：货期未知。
索尼工程师带你做项目
请配合索尼Spresense主板使用！
如何连接Spresense 主板和Spresense 相机板
连接前：由于相机模组对静电非常敏感，建议使用相机模组时放掉身上的静电。 可以通过接触接地物品，比如接地的电脑机箱来释放静电。 静电可能导致相机模组故障。相机镜头上覆盖有一层蓝色半透明塑料薄膜，用于镜头保护。使用前请移除。 移除保护膜时请务必轻拿轻放。

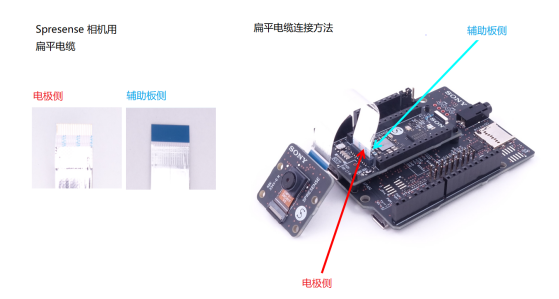

相机模组通过扁平电缆连接到主板（CN5）。下图说明了如何连接扁平电缆。 由于扁平电缆有正反面，所以请使用和下图相同的电极方向连接。

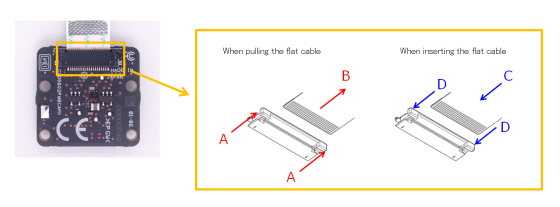

关于Spresense 相机板侧的扁平电缆
插拔扁平电缆时请遵循下述指示。
拔出扁平电缆时:
A. 插头两侧均衡用力，保持和基板平行，慢慢移动并拔出插头。
B. 拔出扁平电缆。
插入扁平电缆
C. 将扁平电缆插入接头，确保接触良好。如下图，电缆电极侧应朝上。
D. 插头两侧均衡用力，保持和基板平行，慢慢移动并插入接头。
注意！相机板和主板上的扁平电缆接头都非常脆弱，如非必要，请尽量不要插拔。操作时请务必慢速仔细。 如果用力不均，或不和基板保持水平，有可能会损坏接头。
功能特性
索尼ISX012图像传感器规格:
图像传感器
- 传感器类型：1/4型CMOS图像传感器
- 有效像素：5.11M像素
- 记录像素：5.04M像素
相机控制
- ISO敏感度：ISO 40～800
- 场景选择：12种预设
- 曝光模式：自动，快门优先，ISO敏感度优先，长时间AE
- 测光模式：多模式，中央重点测光，平均测光，点测光
- 曝光补偿：±2EV, 1/3 EV STEP
- 快门速度：1/8 秒(长时间AE模式) 到1/42000 秒
- 白平衡：自动，日光，多云，荧光，白炽灯
图片格式
- 图像格式：JPEG(4:2:2), Y/Cb/Cr, YUV, RGB, JPEG+YUV(thumbnail)
- 静态数据速率：5M像素15帧/秒JPEG输出
- 动态数据速率：SVGA 30帧/秒YCbCr输出
- HD 视频输出：JPEG输出：1080p(1920×1030 30帧/秒), JPEG+YCbCr输出：720p(1208×720 60帧/秒)
镜头规格
- 镜头类型：1/4英寸4片组
- 有效焦距：2.74mm
- F值：2.0±5％
- 视角：78°±3°
- CRA（主光角）：<33.5°
- 畸变：<1.5%
- 画质：中心1100线，近边角900线
- 焦距：1.5m
- 变焦范围：77.5 to 237.06cm
技术规格

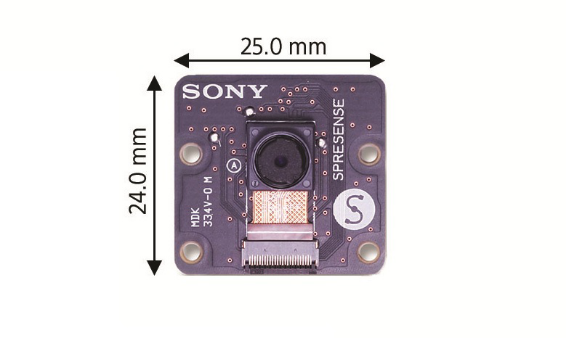

- 产品尺寸：24.0*25.0mm
- 图像传感器像素：2608 (H) x 1960 (V) = 约 5.11 M pixels
- 电源电压：DC 3.7 V
- 接口电路电压：DC 1.8 V
- 接口：CMOS 8位并行
- 图像格式：Y/C, RGB, RAW and JPEG
- 控制接口：I2C
- 集成过滤器：红外截止滤光片
- 视场角：78° ± 3°
- 景深：77.5 cm ～ ∞
- 光圈：2.0 ± 5%
- 焦点：定焦
- 动作条件：温度 10℃～40℃ 湿度 30%～80%（无冷凝）
- 保存条件：温度 -20℃～60℃ 湿度 10%～80%
