简介
RRP-S40-ST是一款边长为40mm的方形短脚脚柔性薄膜压力传感器,使用非常方便,撕下保护膜就可将传感器粘贴在被探测部位;适用范围也比较广泛,可主要用于在压力开关,床离床监测,智能跑鞋,记录受压的强度和频率以及在医疗设备上检测人体受压程度等方面。
RP-S柔性薄膜压敏传感器是由综合机械性能优异的聚酯薄膜, 高导电材料和纳米级压力敏感材料组成,顶层是柔性薄膜和复合在上面的压敏层,底层是柔性薄膜和复合在上面的导电线路。两者通过双面胶贴合以及隔离感应区域。当感应区受压时,在底层彼此断开的线路会通过顶层的压敏层导通,端口的电阻输出值随着压力变化,压力越大电阻越小。
RP-S柔性薄膜压敏传感器达到如下标准:静态和动态压力感应,响应速度快,耐久性寿命长。

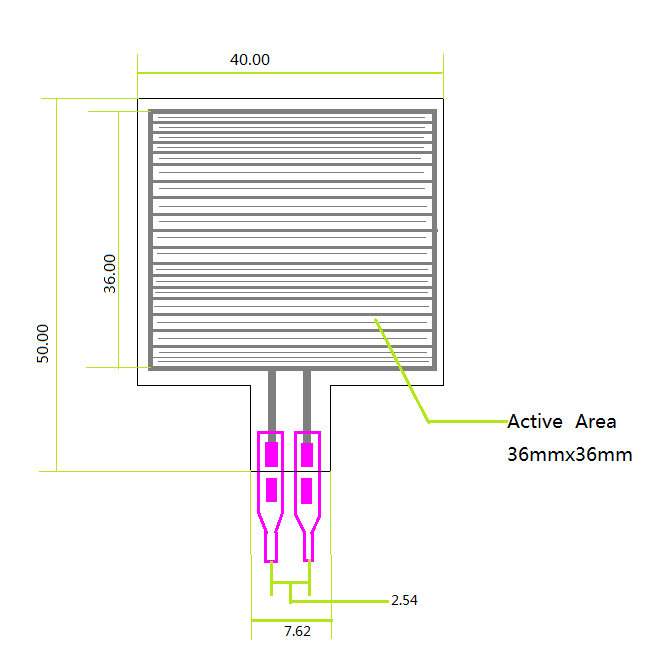

尺寸图

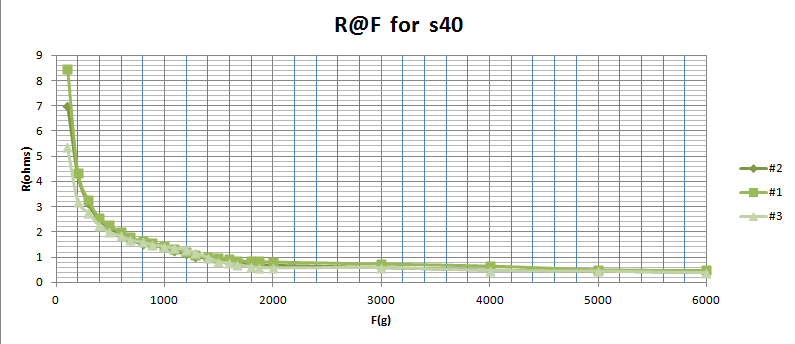

压力-电阻曲线图
技术规格
- 厚度:0.4mm
- 触发力:20g,默认电阻值小于200kΩ时触发
- 压力感应范围:20g~10kg
- 压力作用方式:静态或动态(频率10Hz以内)
- 未触发时电阻:大于10MΩ
- 激活时间:小于0.01S
- 使用温度:-40℃~+85℃
- 耐久性:100万次以上
- 迟滞:+10%,(RF+ -RF-)/FR+,1000g力
- 响应时间:<10ms
- 电磁干扰EMI:不产生
- 静电释放EDS:不敏感
- 漂移:<5%, 2.5Kg力静载24H
