### 介绍
作为一个欢乐多的自行车爱好者，给车上添加各种炫酷的装备向来乐此不疲，安全灯转向灯这种利器更是不能缺少，可是逛遍淘宝发现这物件设计实在保守，以楼主深度设计痞的属性实在不能忍受，所以楼主决定做一更”geek”的转向灯~而自爱与设痞这两种属性的碰撞会产生哪些火花呢...
Ps:自行车转向灯是安装在自行车后部或者骑手背部，在转向时开启以提示后面车辆及行人注意的重要指示灯。
![](http://ws.dfrobot.com.cn/llq2qD1lswDONAedN4oEG9b9l44C)

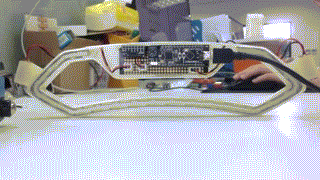

“极光\\\"效果预览
控制方式：骑手骑车转弯时身体会有朝向圆心的倾斜动作，转向灯通过采集左右倾斜角度控制灯带做相应显示
灯光效果：
- 1.灯带交错相对放置，中间放置柔光材料，让光带效果更加均匀
- 2.模拟水流效果配合光带形状设计，当倾角超过某个阈值后自然形成指向箭头
- 3.转向灯处于静态时有多种动画效果随机切换，起安全醒目作用
其他功能：当转向灯长时间处于非水平位置时，软件会进行相应判断并对倾角进行补偿
高大上无码视频
http://v.youku.com/v_show/id_XNzQ4NzYyNjI4.html
实拍大图，很有Tron: Legacy的范~
![](http://ws.dfrobot.com.cn/FiOHDjseSubFlGNtgJ0qLATl6tzY)
### 【硬件列表】
DFR0296 Arduino bluno nano
SEN0032 ADXL345加速度传感器
FIT0352 WS2812灯带
洞洞板
一字线激光头 *2
10K电阻 *2
导线、插针插排若干
### 制作步骤

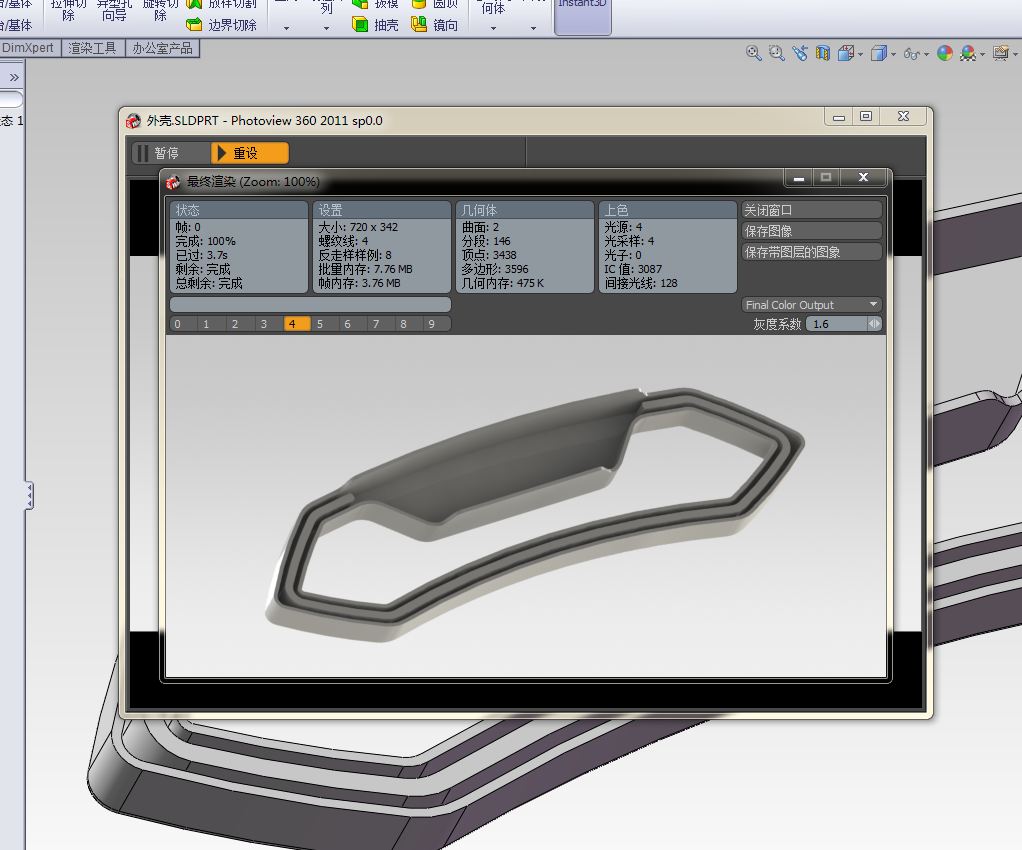

【步骤1】制作外壳，炫酷的外壳会是激发你设计灵感的关键，所以Step1，设计并用DreamMaker打印外壳
![](http://ws.dfrobot.com.cn/FiKKrCLJIt7RWGP7qiiFnNj5ByuX)

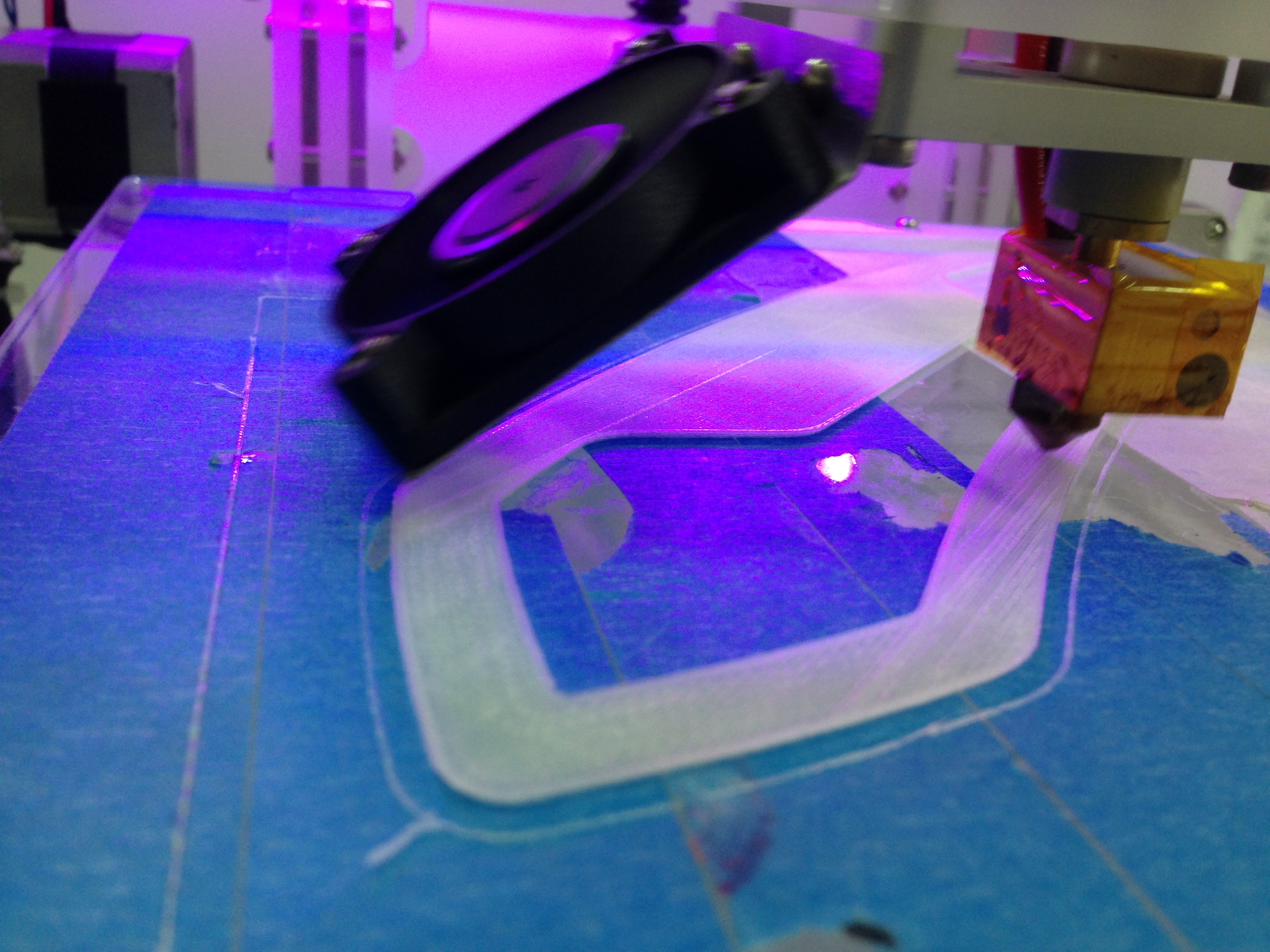

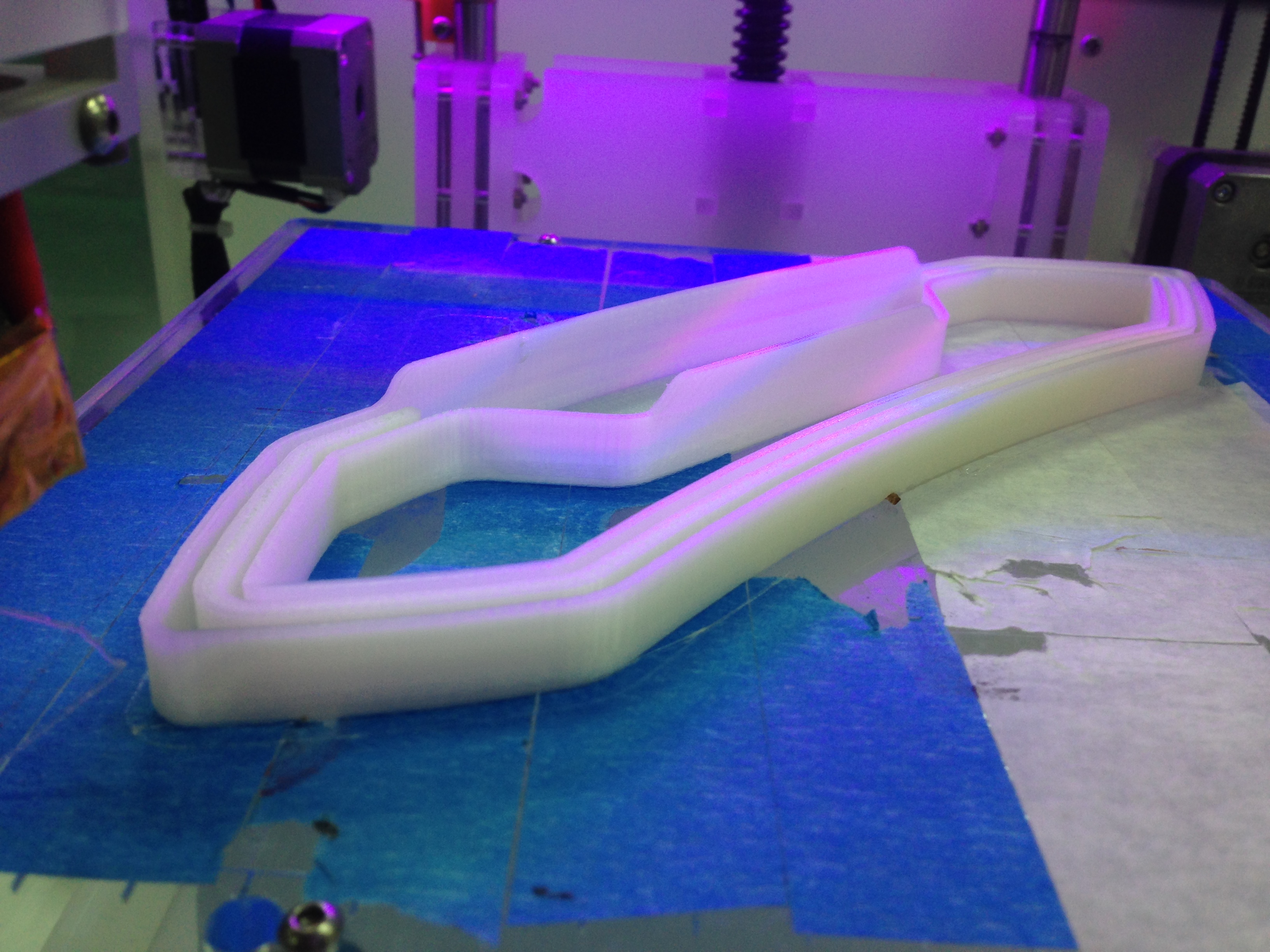

DreamMaker打印中，逐渐成型，激动...↓↓↓
![](http://ws.dfrobot.com.cn/FtW7rpDQrTff0sxSo-cGYOUKkJtf)
![](http://ws.dfrobot.com.cn/Fm8x6A2Xan984oq5M9fHNKg19nPQ)

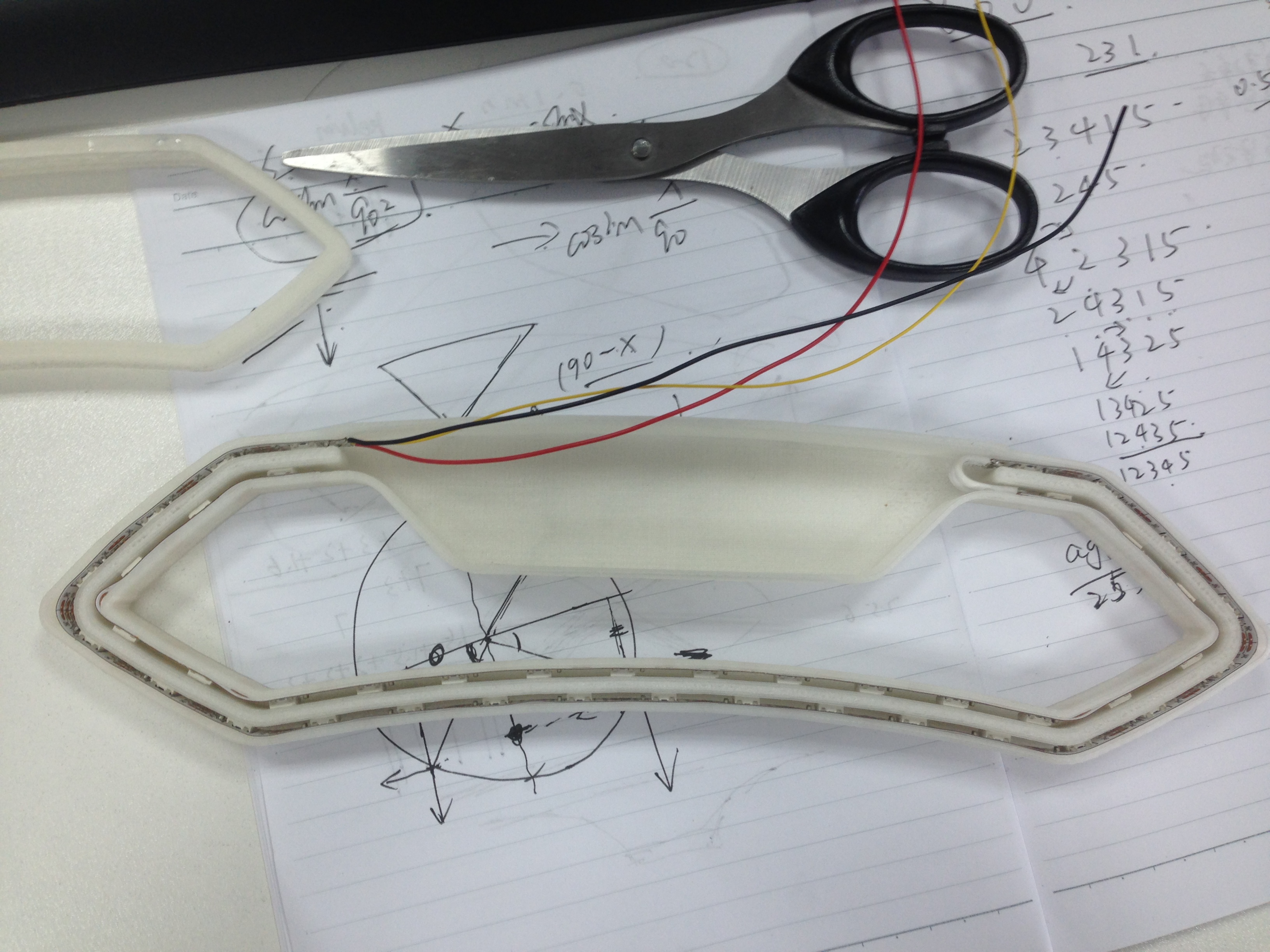

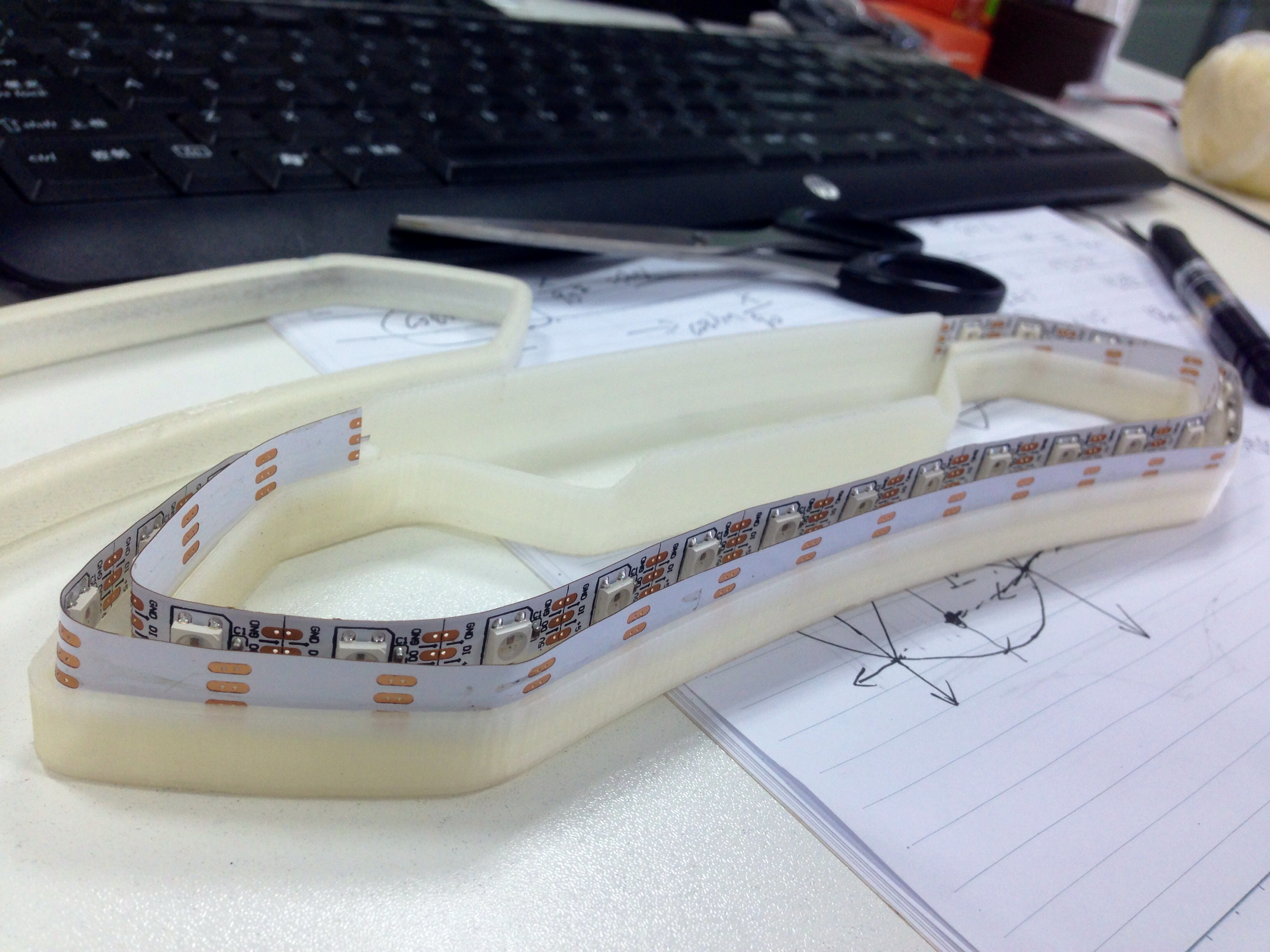

【步骤2】安装灯带，之前别忘了给灯带焊接导线，焊接时注意灯带上的箭头方向，导线应该焊接在箭头的反方向极限位置。在安装时要注意正反两面灯带LED灯交错安装
![](http://ws.dfrobot.com.cn/lvgFvaoADOnjzXmrxp-QzEj5BlXF)
![](http://ws.dfrobot.com.cn/FnHv-ciJq7yrBy2KuWlKhSZEXhsZ)

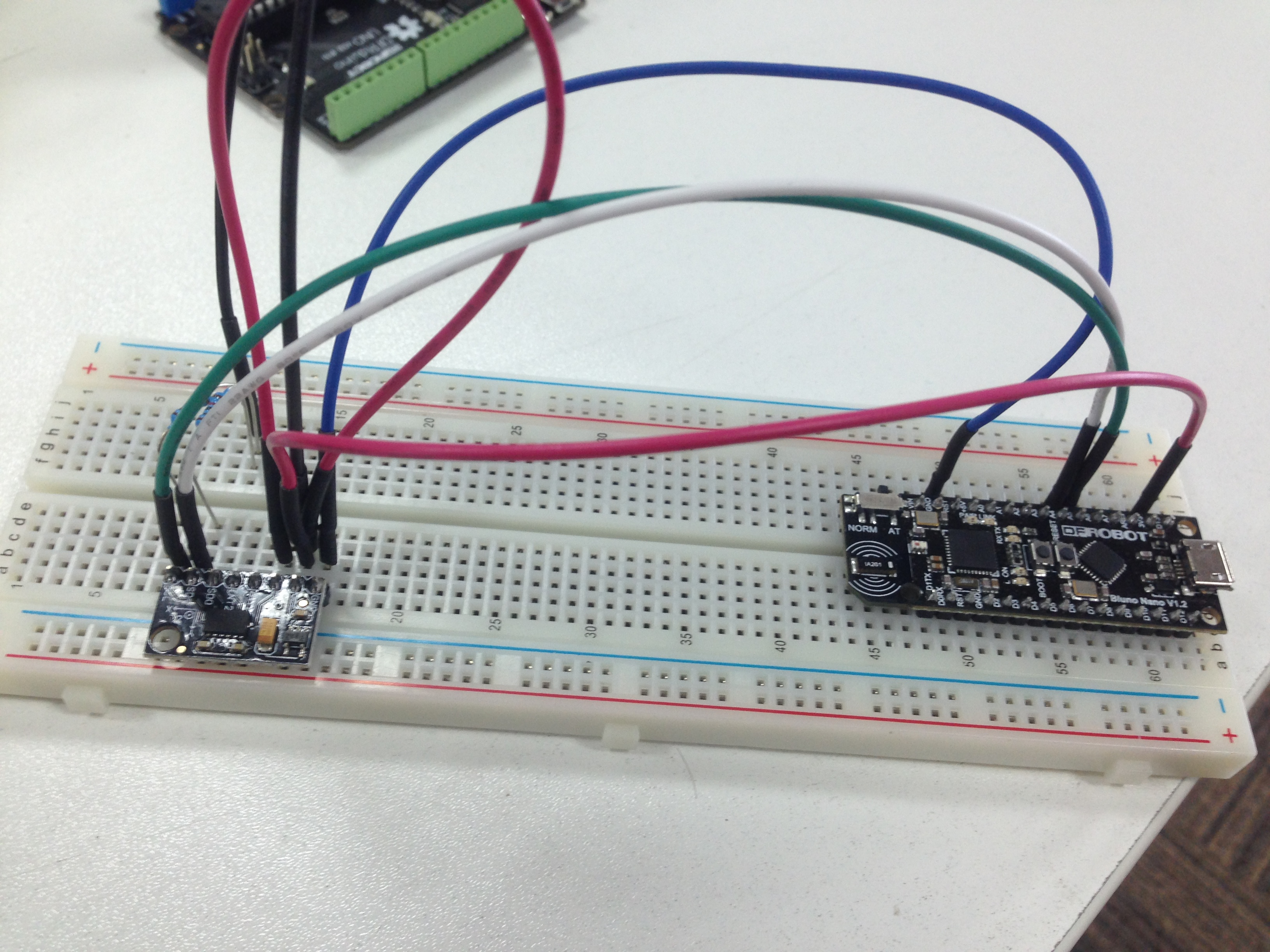

【步骤3】焊接连接电路板，可以先用面包板实验

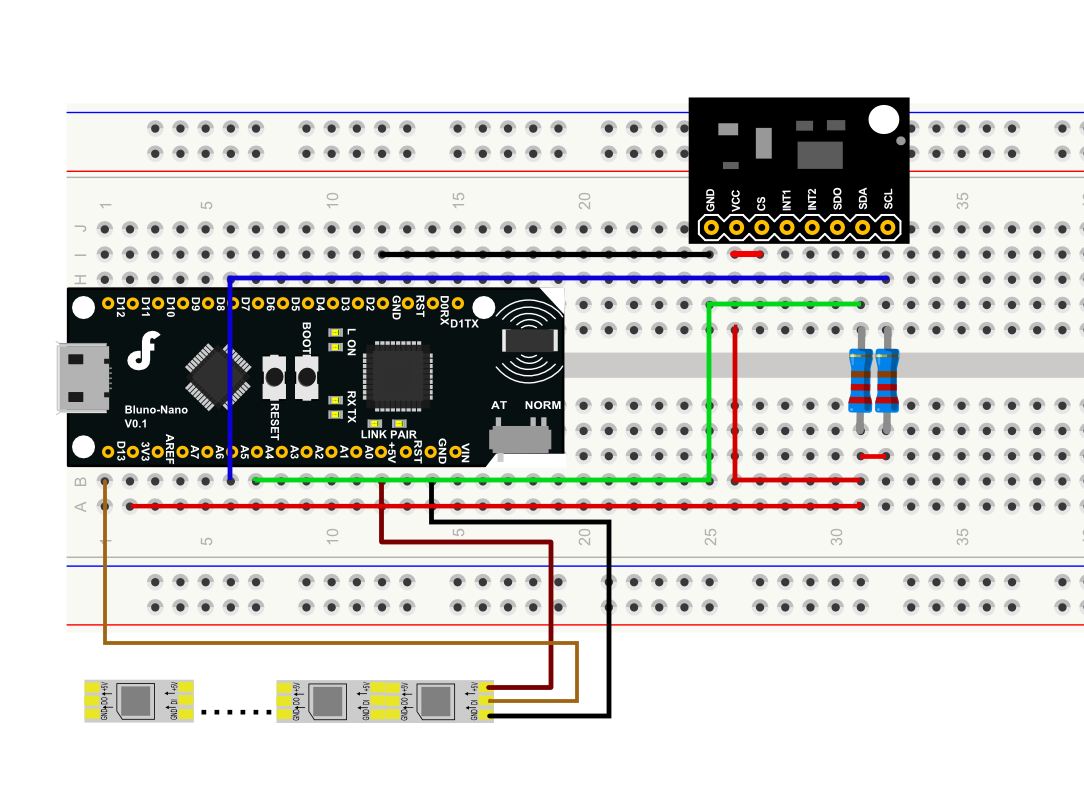

硬件接线图↓↓↓
![](http://ws.dfrobot.com.cn/FnN7B1xLzEsSeEk6XzZ1Z2s2p4Dg)
![](http://ws.dfrobot.com.cn/FvYtgHi4ry6ruHNa0uxr5hJf-toa)

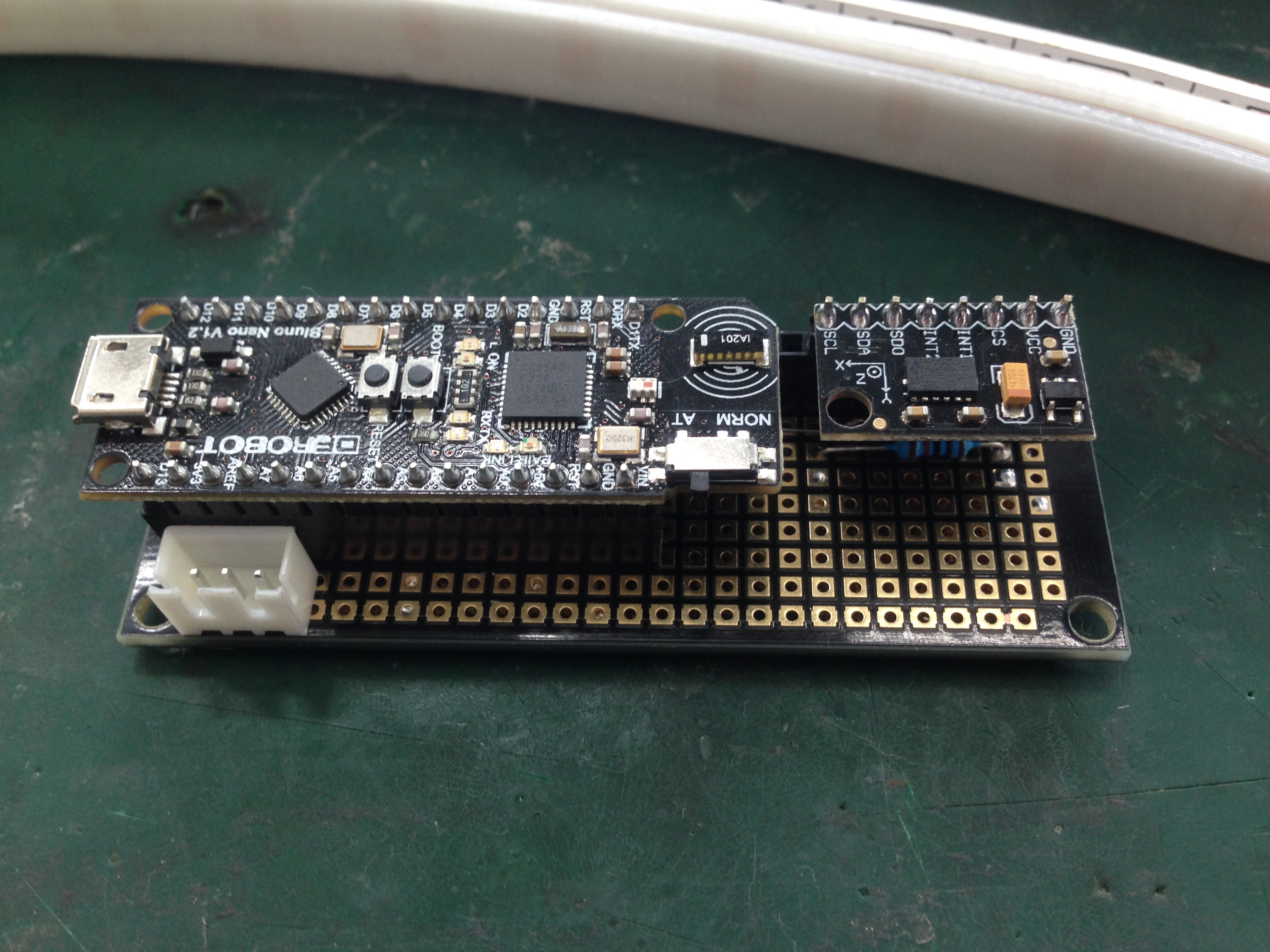

焊接电路板并把bluno和ADXL345插上去↓↓↓
![](http://ws.dfrobot.com.cn/FhNETTaAC91ajfyo-p81ExrRlE8S)

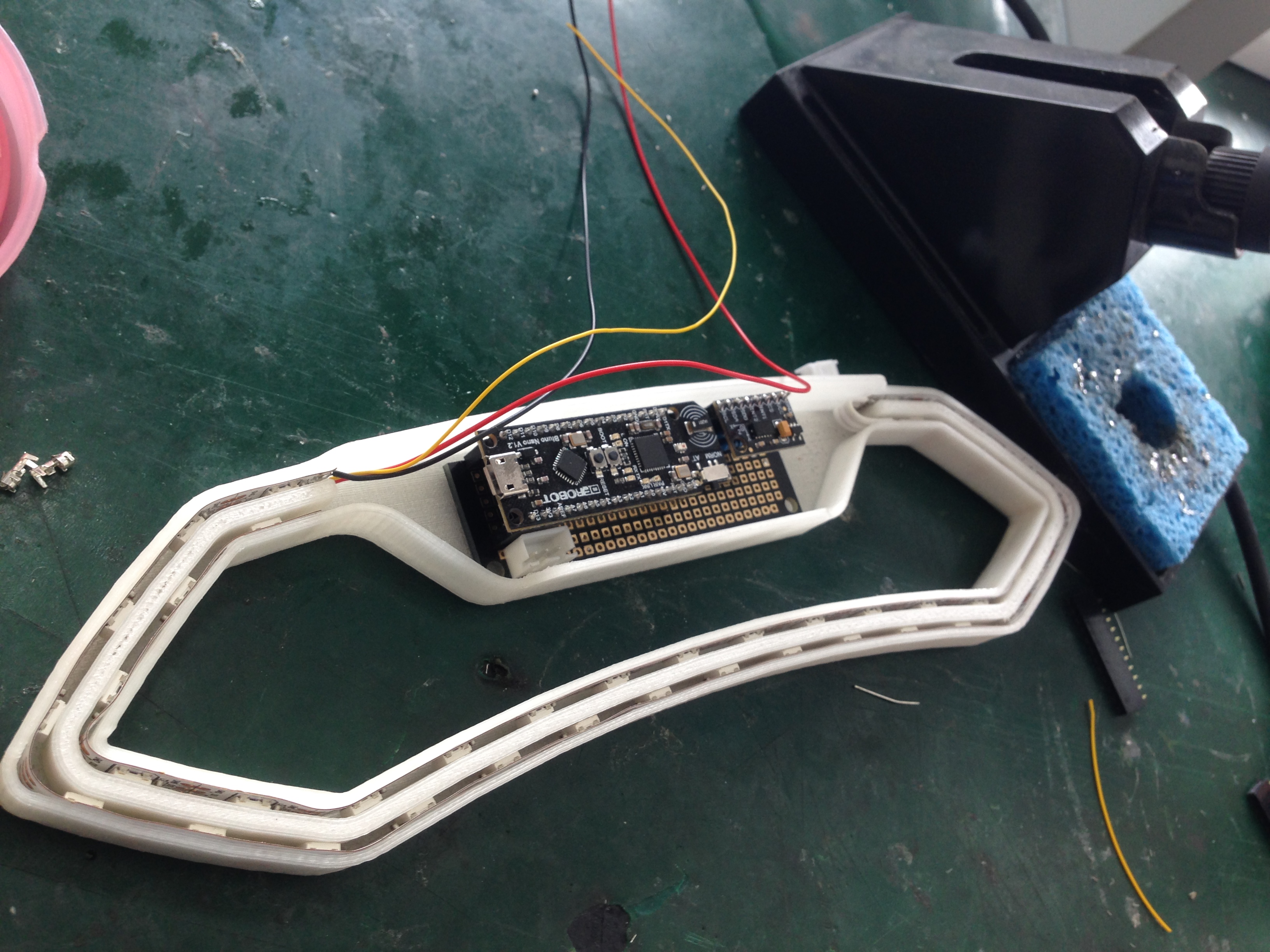

把电路板放进外壳里看看效果...啧啧↓↓↓
![](http://ws.dfrobot.com.cn/Fv5OB8mzwj7Fjo-KUAwL1s8WYb5D)

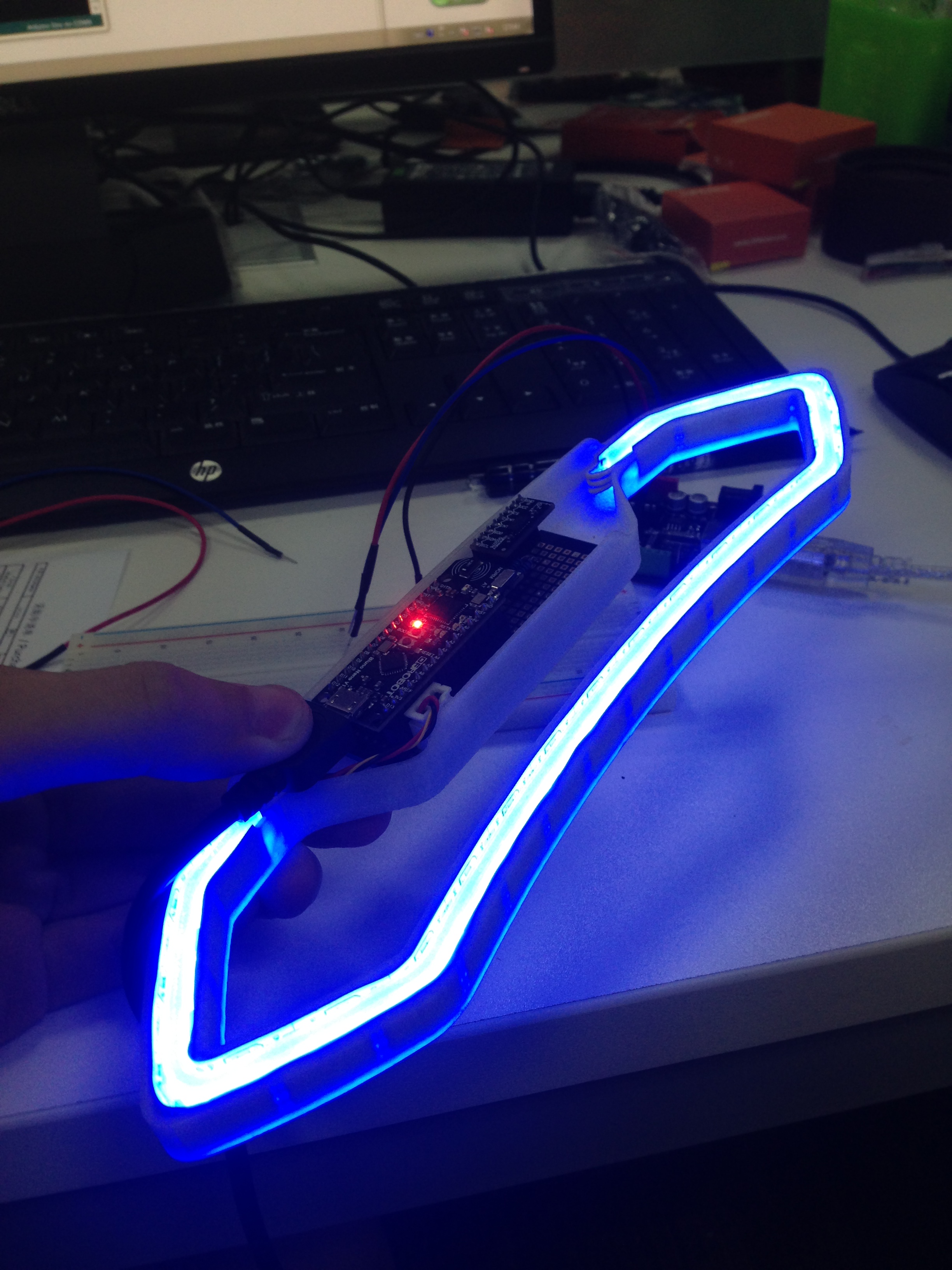

上电试试~容楼主嘚瑟下↓↓↓
![](http://ws.dfrobot.com.cn/FvM9PVRPyiGR1VdzqliPVEKaeSms)

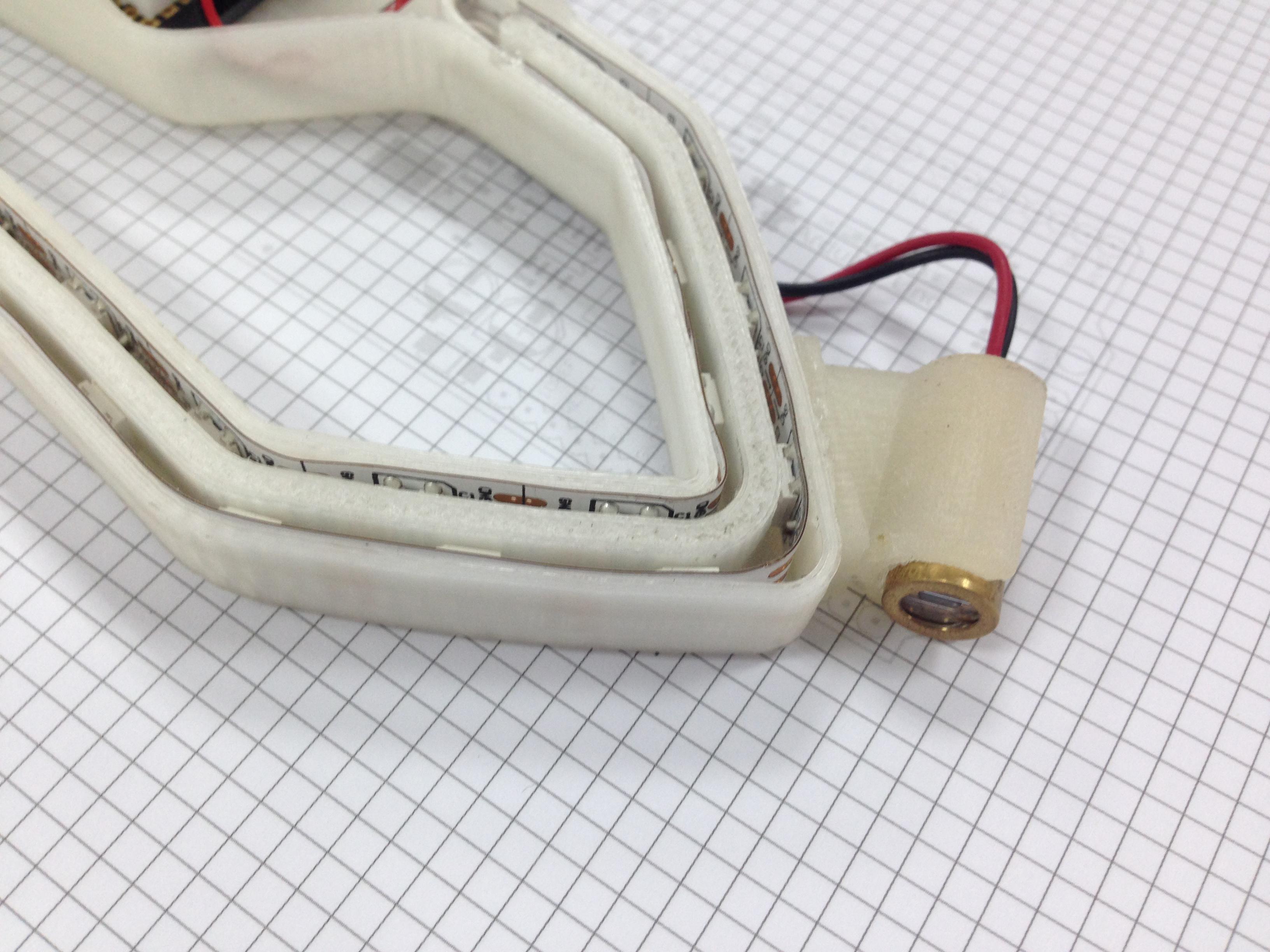

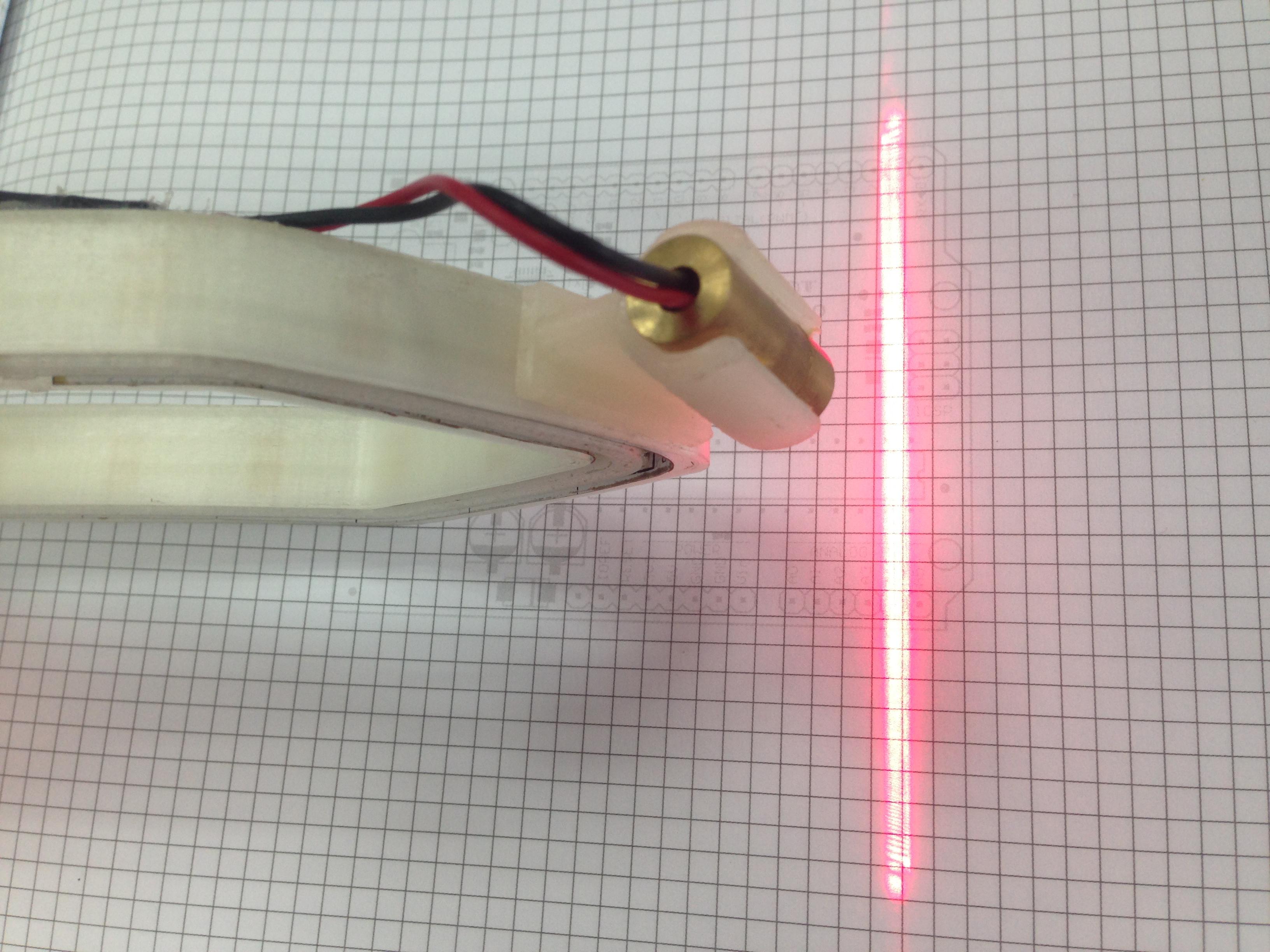

【步骤4】安装线状激光头,激光会在自行车两边投影出两条红色光带形成车道效果
![](http://ws.dfrobot.com.cn/Fpue1r2G8lLTz9wK-UasMX0s5IQF)
![](http://ws.dfrobot.com.cn/FqgGbt0gNUARghlm9R-XlU8M8wiG)
【步骤5】程序烧写，楼主的代码分享在附件里
各种适用于自行车、滑板、独轮车、赛格威，更多应用亲发挥你的想象力~
### 【附件】
- [外壳.rar](http://mc.dfrobot.com.cn/forum.php?mod=attachment&aid=Njk1N3wyMjQzZmM1ZXwxNTEwMTA0NDQwfDgwNzAwNHwyODYx \"外壳.rar\")
- [激光支架.rar](http://mc.dfrobot.com.cn/forum.php?mod=attachment&aid=Njk1Nnw2ODBmYWUyMnwxNTEwMTA0NDQwfDgwNzAwNHwyODYx \"激光支架.rar\")
- [Metro.rar](http://mc.dfrobot.com.cn/forum.php?mod=attachment&aid=Njk1NXxkYTVkZDcxNHwxNTEwMTA0NDQwfDgwNzAwNHwyODYx \"Metro.rar\")
- [FastLED.rar](http://mc.dfrobot.com.cn/forum.php?mod=attachment&aid=Njk1NHwzMjU4MjQ2ZXwxNTEwMTA0NDQwfDgwNzAwNHwyODYx \"FastLED.rar\")
- [aurora.rar](http://mc.dfrobot.com.cn/forum.php?mod=attachment&aid=Njk1M3w0YWEwZmVkZnwxNTEwMTA0NDQwfDgwNzAwNHwyODYx \"aurora.rar\")
