简介
BLE4.1 Module是DFRobot新开发的蓝牙4.1传输模块,秉承Bluno的使用方式,并增加组网、KISS连接(接近配对)、以及蓝牙4.1、低功耗等特殊功能。在BLE传输方面,点对点输出速率是4Kbps,相当于原Bluno的两倍速率。
Module采用DA14681高性能BLE芯片,其内部集成高级的电源管理系统,自带3.7V锂电池充电功能,能够直接从USB口获取电源,不需要专门的LDO芯片。支持最大充电电流400mA,支持外接锂电池容量20mAh~500mAh。

支持低功耗,仅30uA/MHz,最低功耗约为2uA。

支持2种蓝牙网络连接,分别是点对点连接和星型网络,通过AT指令快速切换。

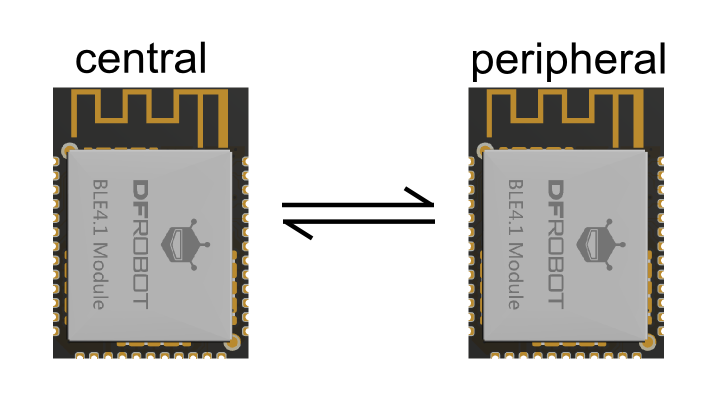

BLE 4.1 P2P 点对点连接
点对点连接:此时蓝牙主机和从机只能一对一连接。

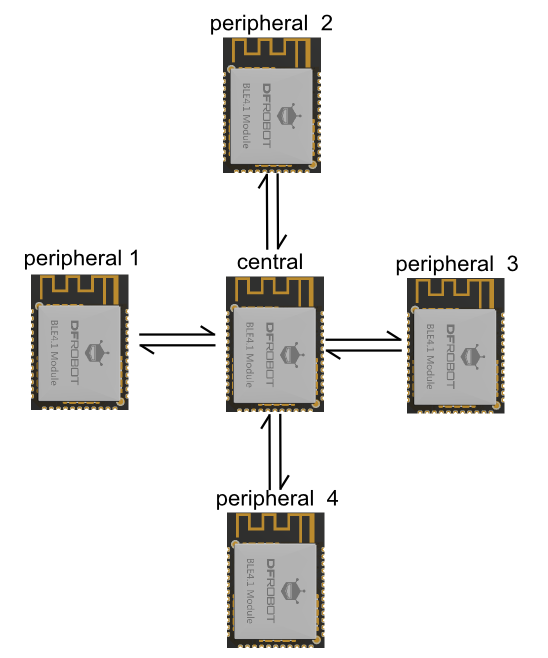

BLE 4.1 星型网络连接
星型网络:一个主机最多可以连接4个从机,可以通过AT指令设置连接从机的个数(目前最大限制在4个)。每个从机(peripheral)都可以通过主机(central)将数据传递到任意的其他从机。
BLE4.1 Module硬件已经支持BLE4.1、BLE4.2,以及BLE5.0,目前软体只支持BLE4.1。
特性
- 支持BLE 4.1主从机切换
- 支持蓝牙串口数据透传
- 支持蓝牙点对点无线编程
- 支持蓝牙4.1多设备级联(最多4个)
- 支持Arduino蓝牙库(支持多蓝牙连接使用)
- 支持低功耗蓝牙(待机25uA;中断70uA)
- 蓝牙进入低功耗后(AT指令),在没有任何操作的情况下,10s后进入低功耗
- 双中断唤醒:
- * BLE4.1通过P4_2唤醒控制器(高电平唤醒)
- * 控制器通过WAKEUP唤醒BLE4.1(低电平唤醒)
- 支持接近式配对方法(KISS连接)
- 支持蓝牙固件更新
- 支持锂电池供电
- 支持USB给锂电池充电
- LED状态指示灯
技术规格
- 处理器:DA14681(ARM Cortex-M0 CPU)
- 工作电压:3.3V
- USB输入电压:4.2V~5.0V
- 锂电池供电:3.7V
- 支持USB充电(芯片自带充电功能)
- 充电电流:10mA~400mA(max)
- 容许外接锂电池容量:20mAh~500mAh(max)
- 支持低功耗:仅30uA/MHz 最低2uA
- 单个I/O口最大输出电流:4.5mA
- 允许I/O口最大输出总电流:100mA
- 支持三种网络连接模式(一对一连接、星型网络、树型网络)
- 主机最多支持从机连接数:4个(同时连接)
- 最大传输速率4Kbps
- Flash:8Mbit
- 64KB OTP
- 128KB Data SRAM
- 16KB Cache SRAM
- 128KB ROM
- 片上晶振:16MHz、32.768KHz
- 三种电源管理模式:Extended sleep,Deep sleep, Hibernation
- 29个数字I/O口
- 8个模拟输入
- 1个SPI
- 2个I2C(支持100KHz和400KHz两种通信速率)
- 2个UARTs
- 6个PWM
- I2S/PCM主从机接口
- IR接口(PWM)
- 支持USB1.1(电脑端模拟成串口)
- 内部集成温度传感器
- 发射功耗:3.4mA(TX) 3.1mA(RX)
- 工作温度:-40℃~+85℃
- 硬件尺寸:25*18mm
配送清单
- DFRobot BLE4.1 Module V1.0 x 1
