当前位置: 首页 > 创造力商城 > FireBeetle 2 ESP32-E IoT 开发板(预焊排母版)
FireBeetle 2 ESP32-E IoT 开发板(预焊排母版)
创造力兑换: 2100创造力    价格:¥70.00
品牌
货号
DFR0654-F
评价
已有0人评价

产品描述

用户评价

简介

FireBeetle ESP32-E是一款基于ESP-WROOM-32E双核芯片的主控板,它专为IoT设计。

它支持WIFI和蓝牙双模通信并具有体积小巧、超低功耗、板载充电电路、接口易用等特性。可灵活的用于家庭物联网改装、工业物联网改装、可穿戴设备等等。

通过和IFTTT等物联网平台的连接,你可轻松制作出你独有的特色物联网智能家居系统。

FireBeetle ESP32-E深度支持ArduinoIDE编程,并且即将支持Scratch图形化编程及MicroPython编程。 我们提供了详细的在线教程和应用案例,以及上千种免焊接的Gravity接口传感器与执行器,可轻松上手制作,大幅度降低你的学习时间。邮票孔的设计,让它可以方便的嵌入你设计的PCB上,大大缩减你的原型开发成本以及原型测试时间。

我们生产了两种版本的FireBeetle ESP32-E,未焊接版本与预焊接排母的版本,如果您打算使用Firebeetle盾板,FireBeetle Board ESP32-E(预焊排母版)更加适合您。

注意:FireBeetle 2与FireBeetle引脚与尺寸不兼容,且扩展板也不兼容。



Figure 1. Board Overview

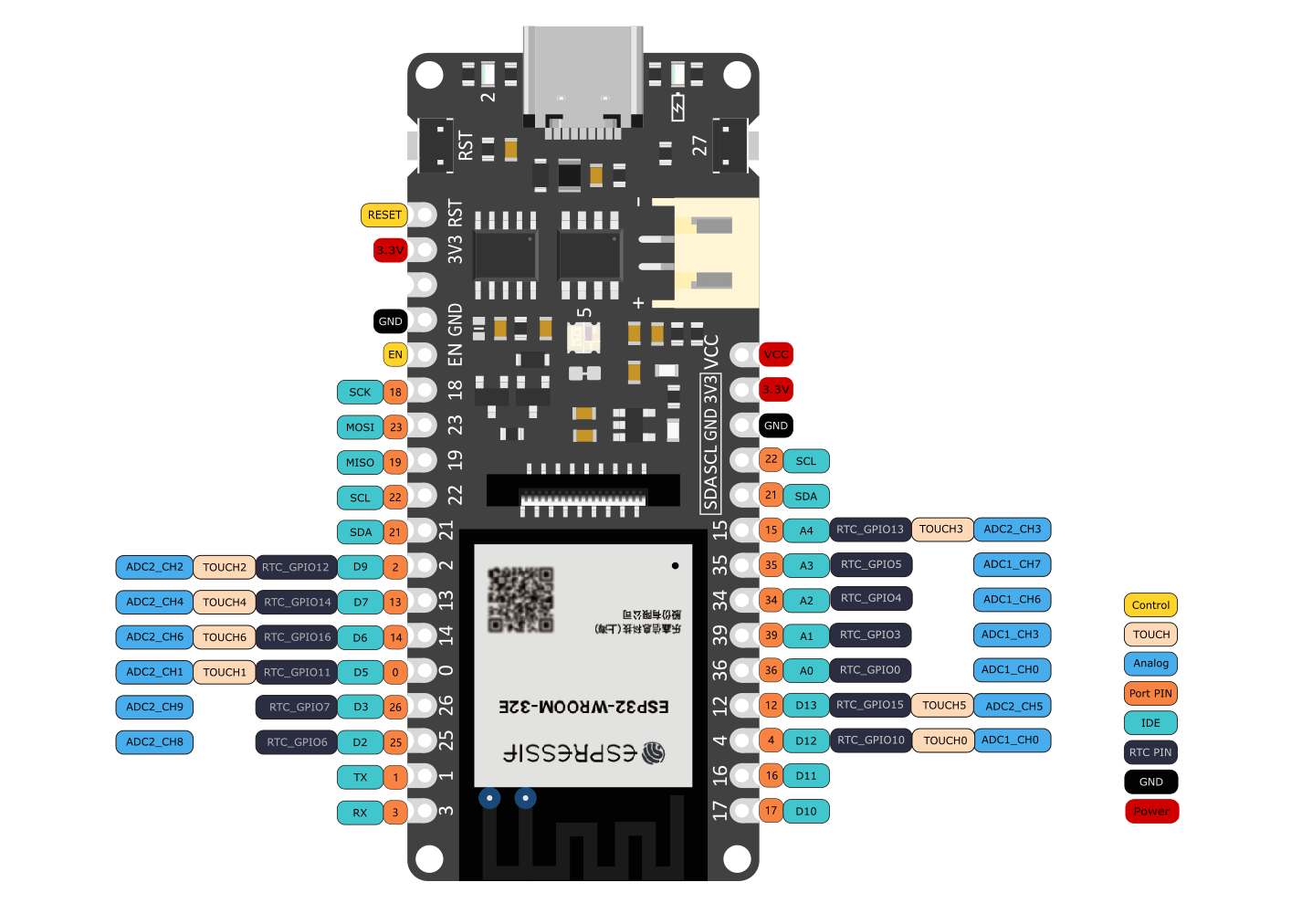

Figure 2.Pinout

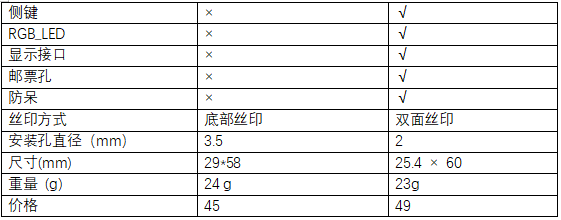

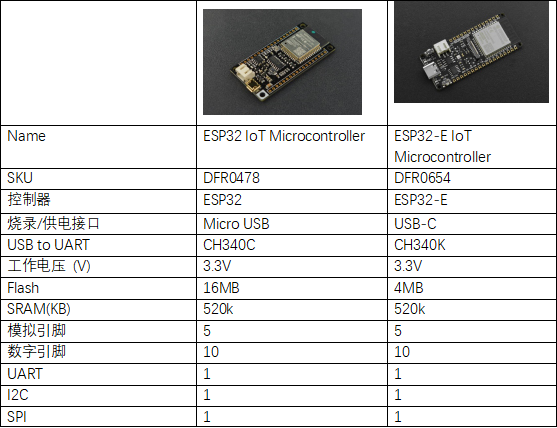

FireBeetle ESP32-E 与 FireBeetle ESP32有什么不同?

最近,乐鑫发布了对旗下 ESP32 系列产品的晶圆级改进ESP32-E。

ESP32-E 较ESP32的主要变化⻅下:

  • 修复了 PSRAM Cache 问题
  • 修复了“双核 CPU 在读不同地址空间时可能发⽣读错误”的问题。
  • 针对客户报告的 “ESP32 硬件配置下,32.768 KHz 晶振⼩概率⽆法正常启动”的问题,优化了 32.768 KHz 晶振的稳定性。
  • 修复了有关“安全启动”和“闪存加密”的故障注⼊问题。
  • 优化:CAN 模块⽀持的最低带宽从 25 kHz 放宽⾄ 12.5 kHz。

特性

  • ESP32双核低功耗主控,功耗低至2mA
  • WiFi+BT4.0无线双模模组
  • GDI显示接口,单线连接显示屏
  • 板载充电电路以及PH2.0锂电池接口



技术规格

  • 工作电压:3.3V
  • 输入电压:3.3V~5V
  • 支持低功耗:2mA
  • 支持最大放电电流:600mA@3.3V LDO
  • 支持最大充电电流:500mA
  • 支持USB充电
  • 处理器:Tensilica LX6双核处理器(一核处理高速连接;一核独立应用开发)
  • 主频:240MHz
  • SRAM:520KB
  • Flash:4MB
  • Wi-Fi标准:FCC/CE/TELEC/KCC
  • Wi-Fi协议:802.11 b/g/n/d/e/i/k/r (802.11n,速度高达150 Mbps),A-MPDU和A-MSDU聚合,支持0.4us防护间隔
  • 频率范围:2.4~2.5 GHz
  • 蓝牙协议:符合蓝牙v4.2 BR/EDR和BLE标准
  • 蓝牙音频:CVSD和SBC音频低功耗:10uA
  • 工作电流:80mA(平均)
  • 频率范围:2.4~2.5GHz
  • 支持Arduino一键下载
  • 支持micropython
  • 片上时钟:40MHz晶振、32.768KHz晶振
  • 数字I/O:10(arduino默认)
  • 模拟输入:5(arduino默认)
  • SPI:1(arduino默认)
  • I2C:1(arduino默认)
  • I2S:1(arduino默认)
  • LED_BUILTIN:D9
  • 接口方式:FireBeetle系列兼容
  • 工作温度:-40℃~+85℃
  • 模块尺寸: 29.00mm×58.00mm
  • 安装孔尺寸:内径3.1mm/外径6mm



配送清单

  • FireBeetle 2 ESP32-E IoT 开发板(预焊排母版)          x1
  • 18pin-2.54mm间距排针 x1
  • 18pin-2.54mm间距排母 x1
  • 14pin-2.54mm间距排针 x1
  • 14pin-2.54mm间距排母 x1
