Gravity: 3-80cm红外数字避障传感器
创造力兑换: 850创造力    价格:¥28.00
品牌
货号
SEN0019
评价
已有0人评价

产品描述

用户评价

产品简介

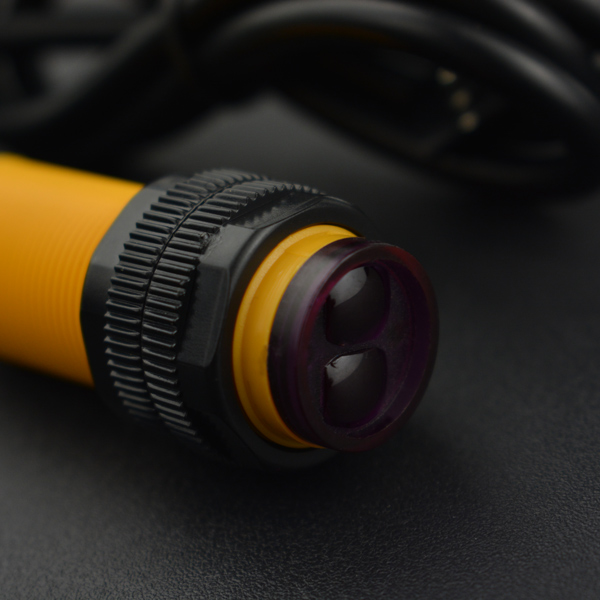

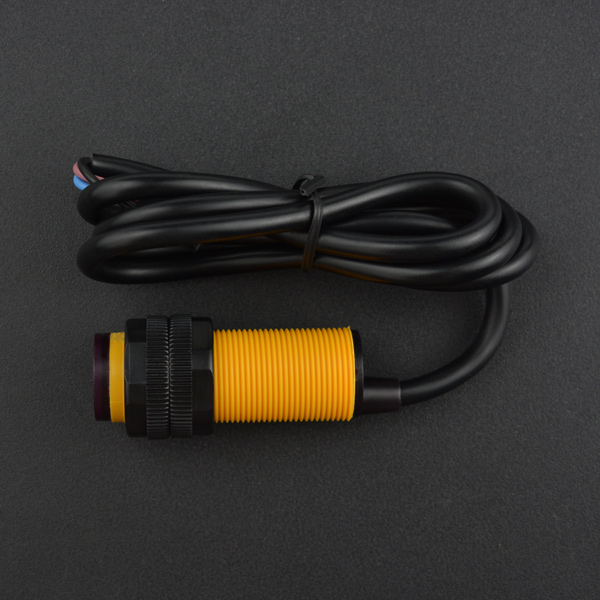

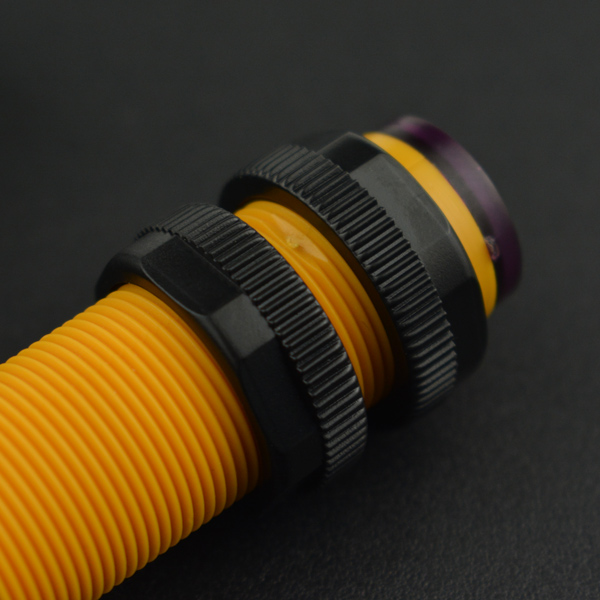

红外接近开关是一种集发射与接收于一体的光电开关传感器。数字信号的输出伴随传感器后侧指示灯亮的亮灭,检测距离可以根据要求进行调节,可调范围3-80cm。该传感器具有探测距离远、受可见光干扰小、价格便宜、易于装配、使用方便等特点,可以广泛应用于机器人避障、互动媒体、工业自动化流水线等众多场合。

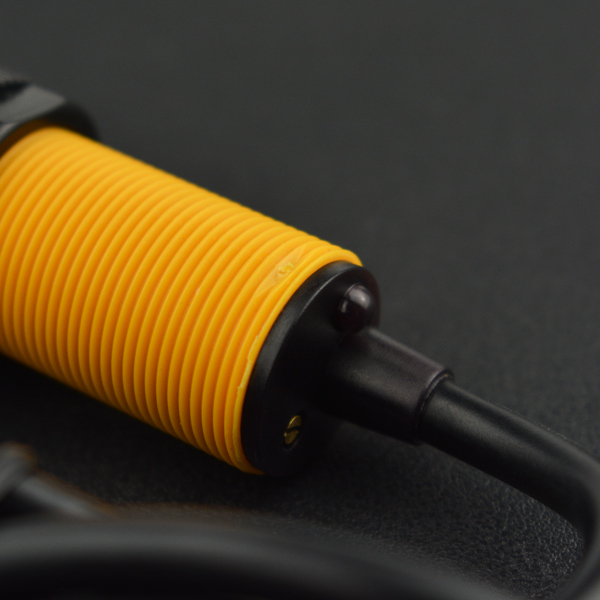

我们非常推荐Arduino初学者使用这款简单易用的产品。用户可以根据产品资料库中的接线图和Arduino代码快速链接Arduino。当探头前方无障碍时输出高电平,有障碍时则相反。传感器背面有一个电位器可以调节障碍的检测距离。调节好电位器(如调节好的最大距离60cm),并且障碍在有效距离内(如40cm处或者10cm处)则输出低电平,否则是高电平。

该传感器自带3P的数据线,用户把它直插到Arduino的IO扩展板上即可。但是注意别反接、插错。

注意事项:

为保护动作的可靠和寿命长,请避免有关规定以外的温度外界(户外)条件下,接近传感器虽为耐水结 构,若装上罩使用,勿使水和水容性切削油等淋到,则可更好地提高可靠性及寿命。还请避免在有化学药剂,特别是在强碱、酸、硝酸、铭酸、热浓硫酸等气候中使用。



技术规格

  • 信号类型:数字输出
  • 工作电压:5V DC
  • 电流:<100mA
  • 探测距离:3~80cm
  • 探头直径:18 mm
  • 探头长度:45 mm
  • 电缆长度:45 cm

电气特性

  • 引脚定义:棕色- +5V;蓝色-地; 黑色-信号
  • 接口类型:杜邦3Pin
  • 消耗电流 DC<25mA
  • 响应时间 <2ms
  • 指向角:≤15°,有效距离3-80CM可调
  • 检测物体:透明或不透明体
  • 工作环境温度:-25℃~+55℃
  • 标准检测物体:太阳光10000LX以下 白炽灯3000LX以下
  • 外壳材料:塑料



配送清单

  • 红外接近开关                            1个



相关文档



有关传感器常见问题回答:

1、问:这是数字传感器还是模拟传感器?

     答:这是数字传感器,NPN常开型光电开关;输出状态是0,1,即数字电路中的低电平和高电平,正常状态输出高电平,检测到目标输出低电平。

2、问:能否接到单片机IO口上?

     答:可以直接接单片机IO口上使用。

3、问:如果加上拉电阻阻值为多少?

     答:加上拉电阻阻值一般在10K左右;

4、问:为什么接上电源后,指示灯一直亮?

     答:首先要保证电源是稳定的5V±2%,其次探头输出端不能接单片机输出口;

5、问:为什么接上红外开关电源后,指示灯一直亮?

     答:1,请检查电源有没有接反,即红外输出接到电源正;2,请检查探头所对方向探测范围内有没有障碍物,最好对着空旷的方向。

6、问:有使用说明书吗,介绍说明太过简单?

     答:这是光电开关,只有三条线,电源、地、输出,不需要太复杂介绍。
