树莓派IO扩展板(适用于树莓派4、树莓派Zero) 支持PWM、ADC、读取模拟量、数字量,支持树莓派4B/3B+/Zero
创造力兑换: 1050创造力    价格:¥79.00
品牌
货号
DFR0604
评价
已有0人评价

产品描述

用户评价

 简介

这是一款专为树莓派开发的IO扩展板,它提供数字端口、模拟端口、I2C端口、PWM端口、UART端口和SPI端口。IO扩展板体积小巧,用在Zero/Zero W上最合适不过。

扩展板IIC、UART、SPI接口和数字口均由树莓派上的I/O端口引出。其中数字口(Digital)由树莓派的GPIO16~GPIO25(采用BCM编码方式)引出,可直接使用。扩展板的PWM接口和模拟口是由板载的MCU STM32引出来的,STM32可以通过IIC与Raspberry Pi通信。 因此,再结合上我们提供的库,用户可以很方便地使用Raspberry Pi来控制PWM输出或读取ADC输入。



IO扩展板引脚支持5V供电、3.3V电平的传感器或功能模组, PWM端口可外接电源(6~12V),也可由树莓派供电(5V)。

特性

板载MCU(STM32),提供12位8通道ADC

多路舵机控制

支持PWM外部供电(6~12V)

支持树莓派2/3/4代B/B+型和树莓派Zero/Zero W。



技术规格

  • MCU:STM32F030
  • 供电电压:树莓派供电电压:5V
  •                   PWM外接电压:6~12V
  • 扩展板端口输出电压:3.3V

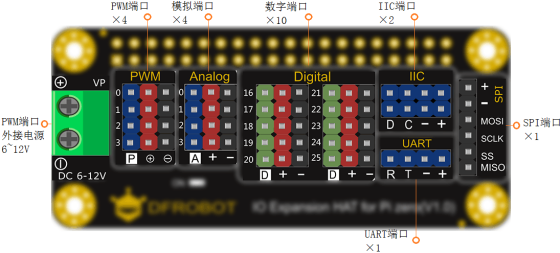

  • 22个扩展端口:
  • 4组PWM端口、4组模拟端口
  • 10组数字口 1组SPI端口
  • 2组IIC端口、1组UART端口
  • 设备地址:0x10

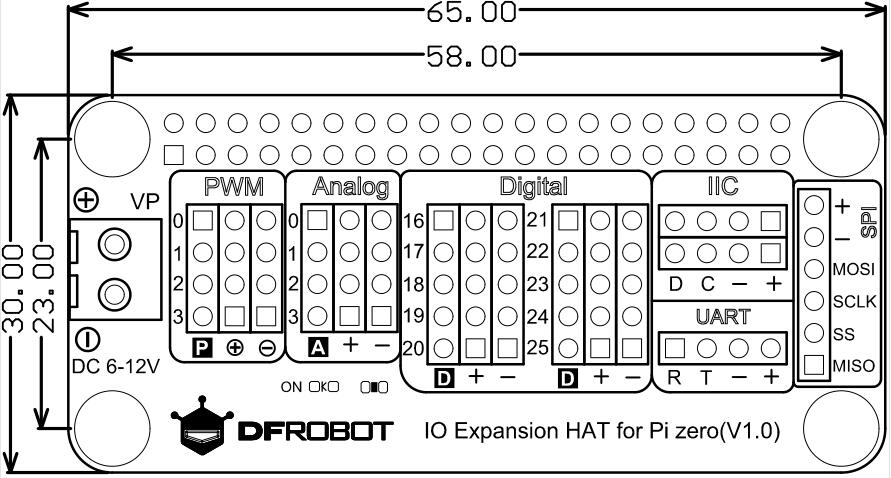

  • 产品尺寸:65mm*30mm



配送清单

  • 树莓派IO扩展板(适用于树莓派4、树莓派Zero)      x1
