当前位置: 首页 > 积分商城 > Gravity: 数字RGB全彩LED模块
Gravity: 数字RGB全彩LED模块 免焊接、易级联RGB LED模块(兼容W2812 RGB灯带)
创造力兑换: 300创造力    价格:¥10.00
品牌
货号
DFR0605
评价
已有0人评价

产品描述

用户评价

简介

Gravity:数字RGB全彩LED模块是一款可级联的RGB全彩单灯珠模块。与传统RGB全彩灯珠需要3根控制信号线,硬件占用资源多不同,该模块控制仅需一根信号线,符合Gravity-3P数字接口规范,配合DF各类扩展板,即插即用,可方便用于Arduino、micro:bit、Firebeetle系列、LattePanda、树莓派等各类主控平台。得益于其精心的设计,模块可方便地通过随产品附送的Gravity 3P数字传感器线多级串联成灯串,实现极低的单位长度耗电量,远超普通RGB全彩灯带的级联长度,为项目制作带来更多可能性。在使用扩展板5V 2A外部供电下,可级联一百多个模块,总长可达数十米。独立模块和标准接插件的设计,让灯串长度的增减更为简单灵活,无需裁剪与焊接,更适合项目的现场制作与搭建。模块采用与全彩RGB灯带相同的高亮RGB全彩LED灯珠,在保持优秀显示效果的同时,完全兼容灯带所使用的驱动电路或程序,让用户可在灯带和模块级联灯串之间无缝转换,无需对已有项目程序作任何改动,跑马灯、闪烁、彩虹变换,甚至文字,字母,图片,动画等酷炫效果无缝转换实现。



产品使用示意图

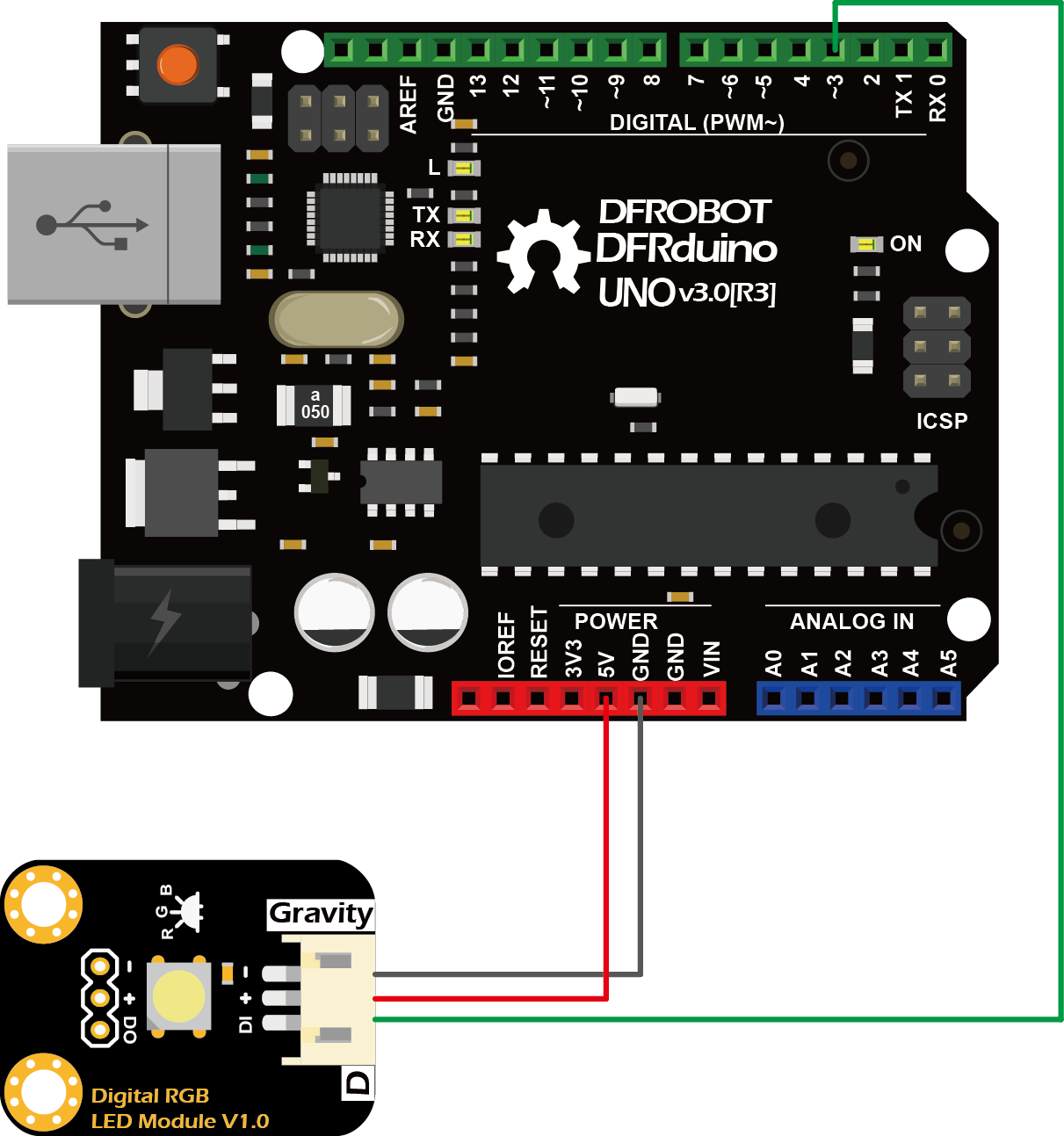

 Gravity:数字RGB全彩LED模块 接线图(Arduino UNO)

Gravity:数字RGB全彩LED模块 接线图(Arduino UNO)

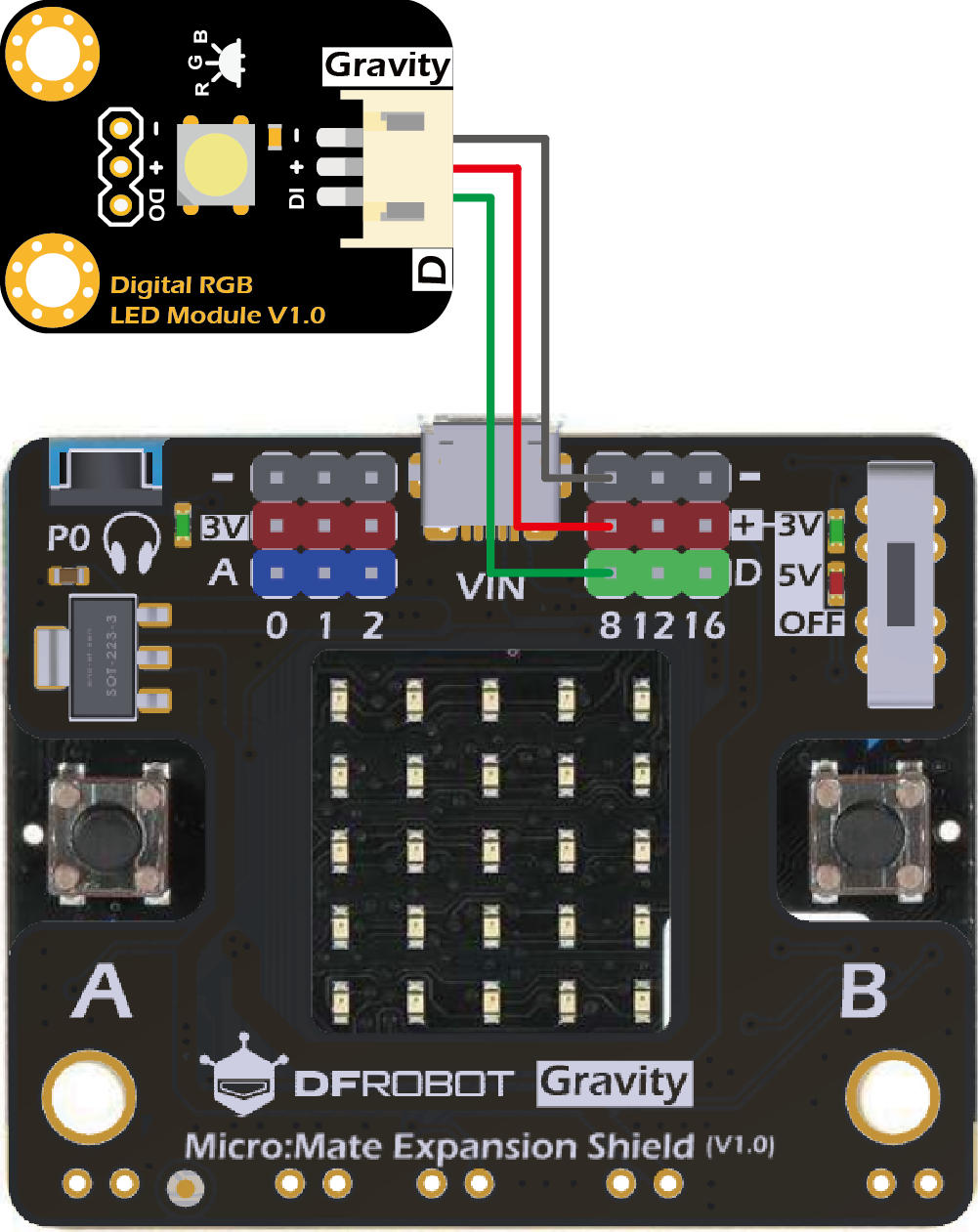

 Gravity:数字RGB全彩LED模块 接线图(Micro:bit+Micro:Mate)

Gravity:数字RGB全彩LED模块 接线图(Micro:bit+Micro:Mate)

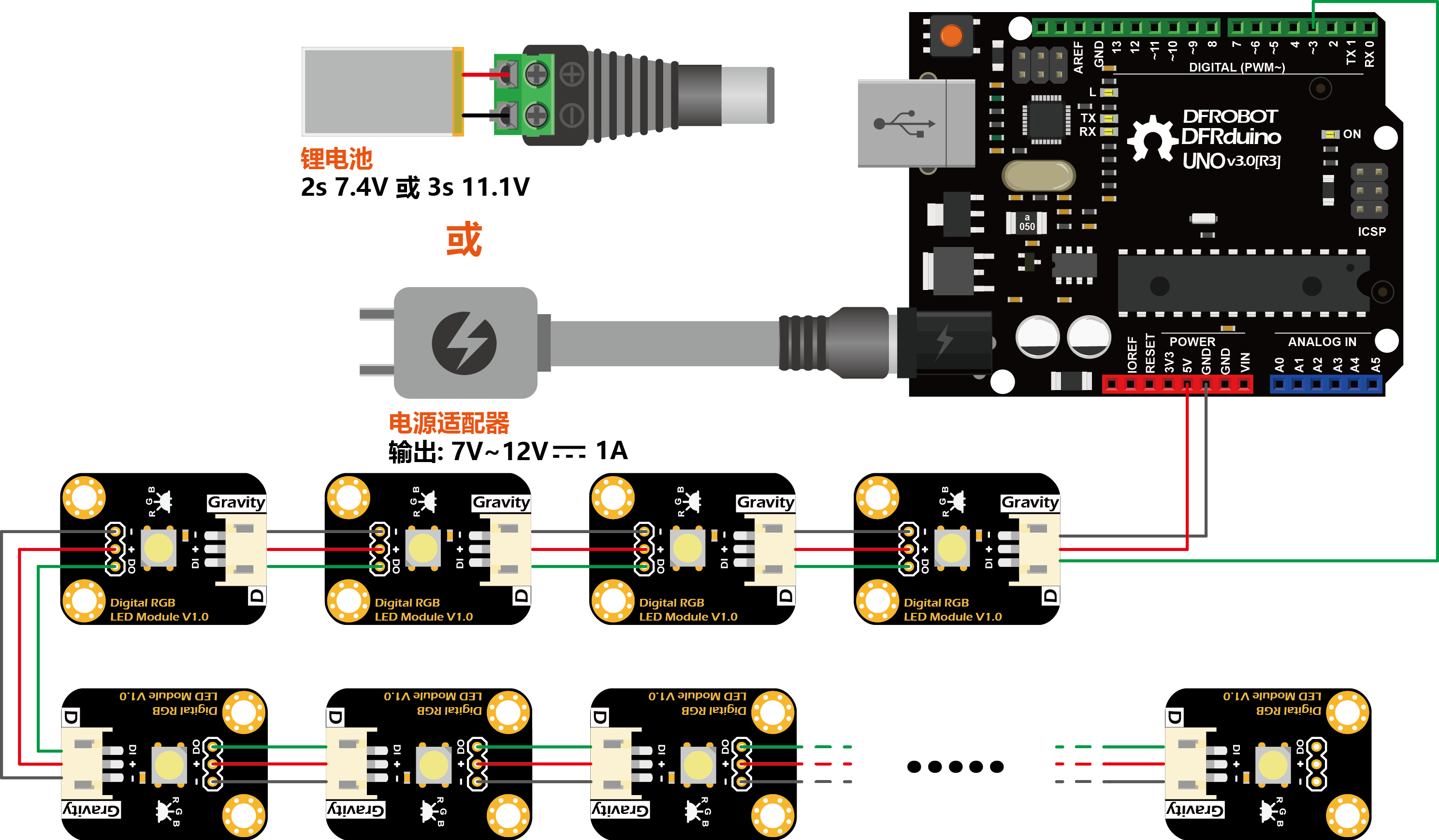

级联接线示意图

级联接线示意图

mind+图形化编程软件



特性

  • 插拔式级联,免焊接,灯珠数量随意调整
  • 优秀显示效果,优质高亮WS2812全彩RGB灯珠
  • 超长级联长度,极低单位长度功耗
  • 兼容WS2812 RGB全彩灯带程序或驱动电路



应用场景

  • 节日装饰
  • 信号指示灯



技术规格

  • 灯珠类型:WS2812 RGB全彩LED灯珠5050
  • 供电电压:3.3V ~ 5.5V
  • 最大电流:48 mA
  • 静态电流:0.7 mA
  • 通信接口:Gravity数字3P
  • 产品尺寸:30.0mm×22.0mm



配送清单

  • Gravity:数字RGB全彩LED模块 x1
  • Gravity 3P数字传感器线                 x1



相关文档
