Gravity: 心率传感器 DFRobot推出超小型心率传感器,只有拇指大小,可以检测人体心率变化
创造力兑换: 2970创造力    价格:¥99.00
品牌
货号
SEN0203
评价
已有0人评价

产品描述

用户评价

 简介

DFRobot正式推出超小型心率传感器,只有拇指大小,却可以检测人体心率变化。

模块直接兼容Arduino主控器,自带Gravity 3-Pin接口,即插即用,使用非常便利。传感器采用PPG光电容积脉搏波描记法(PhotoPlethysmoGraphy)测量心率。这是一种低成本光学技术,通过检测皮下毛细血管内的血氧量变化量来检测对应的人体心率。该技术拥有响应性快,性能稳定,适应性强等特点。

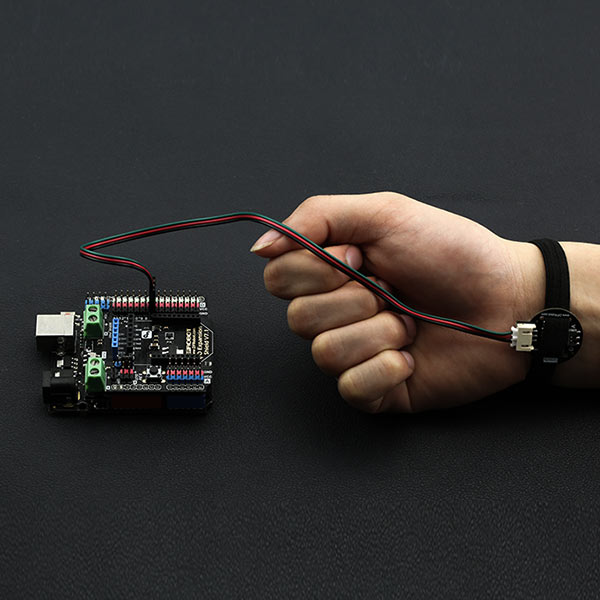

传感器配有两个安装孔,可以佩戴于手指,手腕,耳垂等皮肤直接接触处。

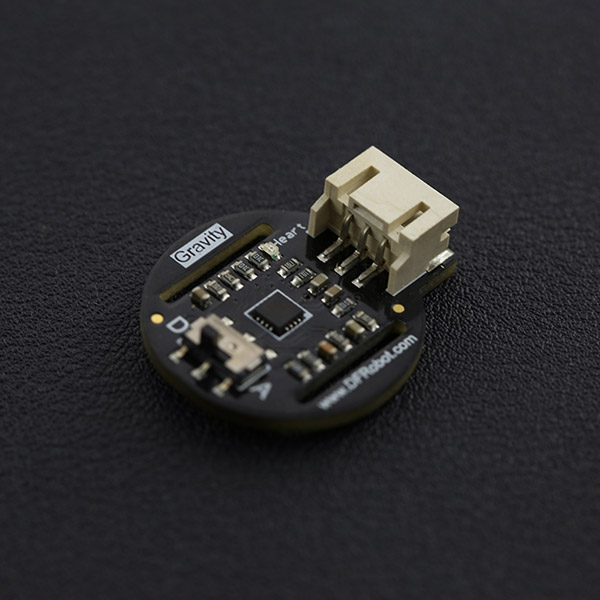

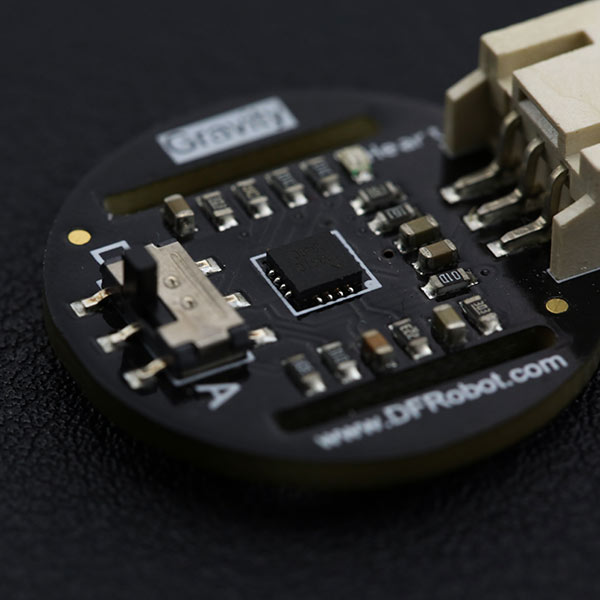

Gravity: 心率传感器实物图

模块拥有方波和脉搏波两种信号输出模式,可以通过板载开关去自由切换输出信号。脉搏波将输出一个连续的心率波形,而方波将根据心率的变化输出对应的方波。板载Gravity 3-Pin接口,可以直接兼容Arduino I/O扩展板,使用简单,平台兼容性好,可广泛应用于手环,腕带等可穿戴饰品的DIY制作。

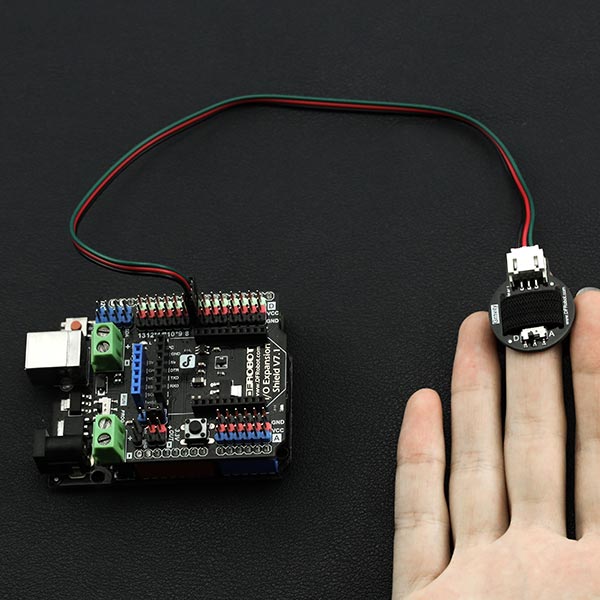

Gravity: 心率传感器接线图

注意:

1.此为静态心率传感器,测量时请勿随意移动,也勿按压过紧。

2.本品并非专业医疗仪器,不能作为辅助配件参与诊断和治疗。

PhotoPlethysmoGraphy



技术规格

  • 供电电压:3.3 - 6V,推荐5V
  • 输出电压:模拟量(0 - VCC)/ 数字量(0 / VCC)
  • 工作电流:< 10mA
  • 尺寸:28mm x 24mm



配送清单

  • 单导联心电检测传感器 x1
  • PH2.0-3P传感器连接线 x1



相关文档
