Gravity: 智能非接触式液位传感器
创造力兑换: 2370创造力    价格:¥79.00
品牌
货号
SEN0204
评价
已有0人评价

产品描述

用户评价

产品简介

智能型非接触式液位传感器采用了先进的信号处理技术及高速信号处理芯片,突破了容器壁厚的影响,实现了对密闭容器内液位高度的非接触检测。安装简单,使用方便。可实现对高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种液体的液位进行检测。配备XH2.54转接板,可通过点击设置按钮切换传感器灵敏度,总共四个档位可选,循环变换。可直接采集数字信号,直连Arduino或者其他主控器。

其工作原理是利用水的感应电容来检测是否有液体存在,在没有液体接近感应器时,感应器上由于分布电容的存在,因此感应器对地存在一定的静态电容,当液面慢慢升高接近感应器时,液体的寄生电容将耦合到这个静态电容上,使感应器的最终电容值变大,该变化的电容信号再输入到控制IC进行信号转换,将变化的电容量转换成某种电信号的变化量,再由一定的算法来检测和判断这个变化量的程度,当这个变化量超过一定的阈值时就认为液位到达感应点。

注意:对于金属材质的容器壁请参照使用教程中的安装方式!





选型指南



产品特性

  • 非接触式液位传感器,适用于非金属容器外壁而无需与液体直接接触,不会受到强酸强碱等腐蚀性液体的腐蚀,不受水垢或其他杂物影响。
  • 智能化液位基准调整及液位记忆功能,液位状态显示,高低电平输出。
  • 检测准确稳定,可检测沸水液面。
  • 纯电子电路结构,非机械工作方式,性能稳定寿命耐久。
  • 高稳定性,高灵敏度,刚干扰能力强,不受外界电磁干扰,针对工频干扰及共模干扰有做特殊处理,以兼容市面上所有的5~24V电源适配器。
  • 强大兼容性,穿透各种非金属材质的容器,如塑料、玻璃、陶瓷等容器,感应距离可达12mm以上;液体、粉末、颗粒物均可检测。
  • 开集电极输出方式,电压范围宽(5~24V),适合连接各种电路及产品应用。



技术规格

  • 输入电压(InVCC)   DC 5~24V
  • 耗电流 5mA
  • 输出电压(高电平) InVCC
  • 输出电压(低电平) 0V
  • 输出电流 1~50mA
  • 响应时间 500ms
  • 工作环境温度 0~105℃
  • 感应厚度(灵敏度)范围 0~13 mm
  • 湿度 5%~100%
  • 材质 ABS
  • 防水性能 IP67

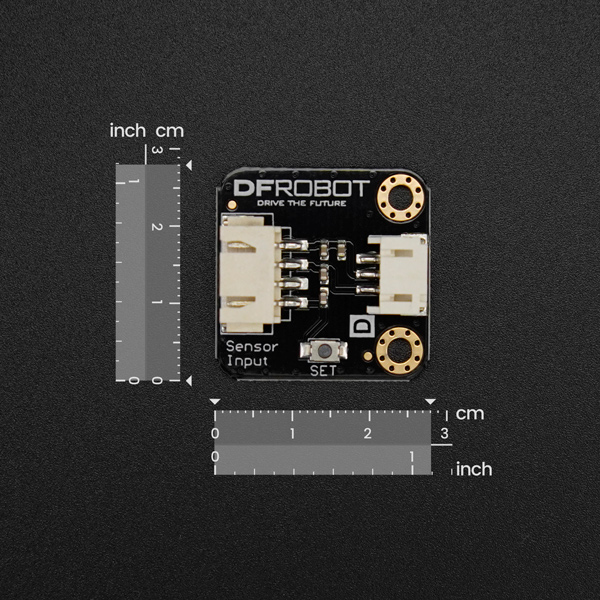

  • 电路板尺寸 28mm*28mm

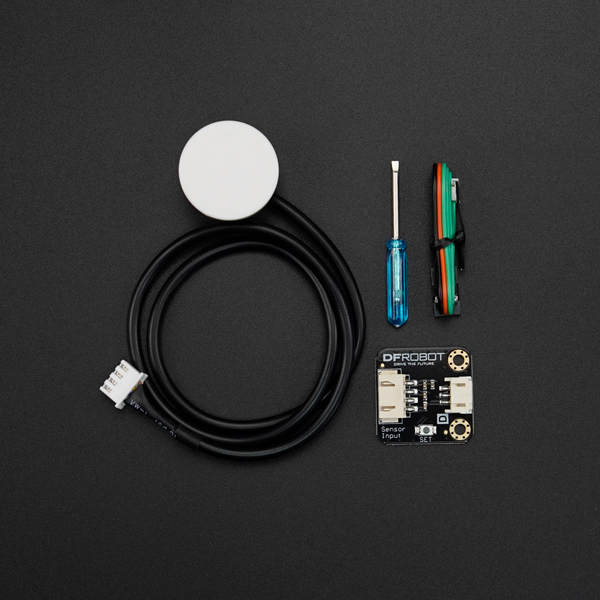

配送清单

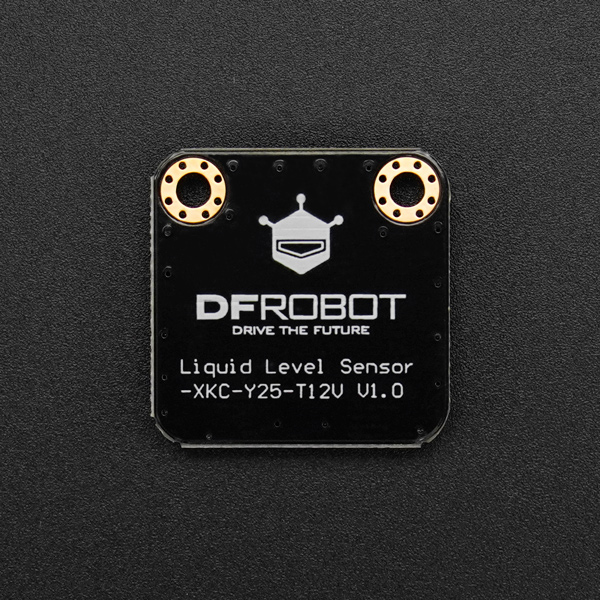

  • Liquid Level Sensor-XKC-Y25-T12V x1

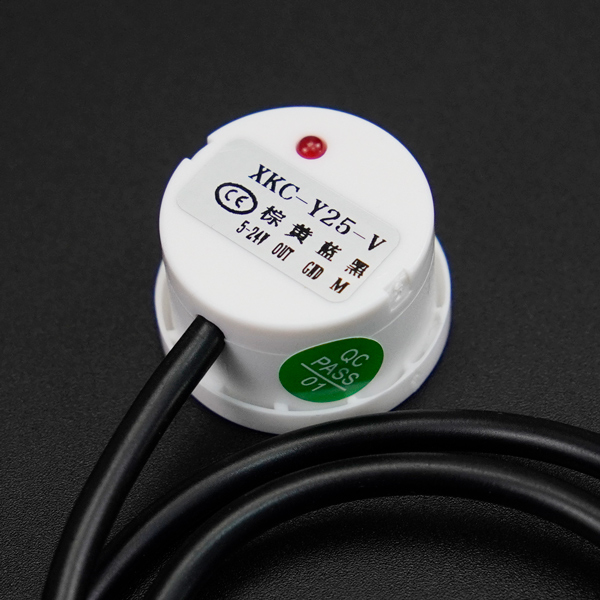

  • 液位传感器XKC-Y25-T12V   x1
  • PH2.0-3P数字量连接线 x1
