产品简介

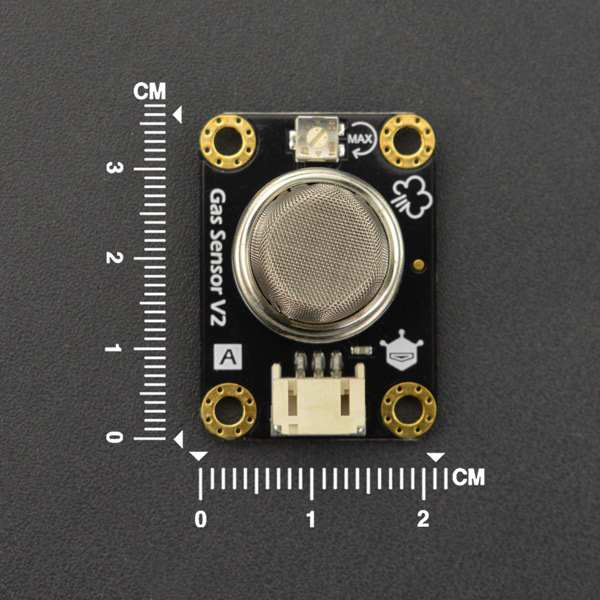

MQ3是DFRobot气体传感器系列中的主力之一。它可以很灵敏的检测到空气中的酒精、乙醇等气体。其灵敏度可以通过板载的小电位器直接调节。与Arduino专用传感器扩展板结合使用,可以制作酒精、乙醇泄露报警等相关的作品。该传感器新增了亚克力底座,避免背面焊点接触,影响传感器精度,也更显美观。
DFRobotV2传感器系列改进列表
- 标准安装结构(2个3mm的安装孔,其间隔为5mm的倍数)
- 用A、D来区分接口为模拟量还是数字量
- 传感器板上图标指示功能
- 高质量的接口
- 采用沉金工艺
注意事项:该传感器线序直接兼容[https://www.dfrobot.com.cn/goods-791.html DFRobot IO扩展板V7],V5版用户请注意接插线序。
注意事项:新版模拟传感器的端口布局具备以下改进,以兼容我们新版扩展板V7。由于V7扩展板的Analog排针线序不同V5,如果你使用V5请根据下图调整。操作参考我们博客中"如何更改数据线接头布局"的说明。
技术规格
- 工作电压:5v
- 具有输出调节电位器:顺时针调节大,逆时针调节小
- 可用于检测酒精和汽油类挥发油气体
- 引脚定义:
- 信号线 - 蓝色
- 电源正 - 红色
- 电源地 - 黑色
- 直接兼容DFRobot IO扩展板V7
- 尺寸:36x26x12mm
配送清单
相关文档
