产品简介

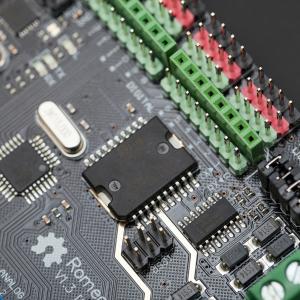

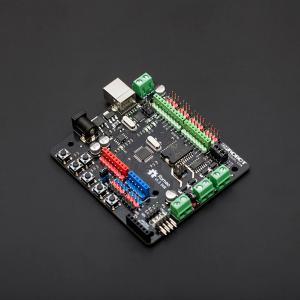

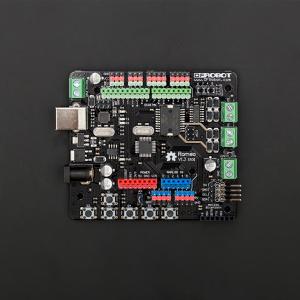

Romeo控制器是DFRobot独家为机器人爱好者开发的一款基于Arduino的多功能实用控制器,能够利用Arduino平台下丰富的开源代码资源。
该控制器不仅继承Arduino328控制器所有的特性而且集成了电机驱动、键盘、IO扩展板、无线数据串行通讯等接口。这就意味着Romeo不仅可以兼容几乎所有Arduino系列的传感器和扩展板而且可最多直接驱动12个舵机。用户不在UNO上叠插一堆扩展板,节省空间和精力。

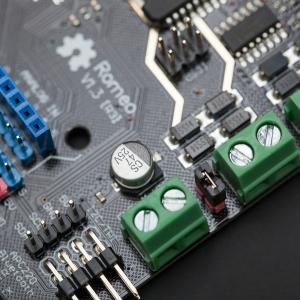

Romeo为用户添加更多人性化设计,采用了3P彩色排针,能够对应我们的传感器连接线,防止插错烧元件。另外每个端口还添加了公母头排针,不论你用的是何种线材,能够放心的插在Romeo上。其中红色对应电源,蓝色对应模拟口,绿色对应数字口,黑色对应GND。
注意:新版Romeo更改了模拟口排针的顺序,以适应DFRobot新版模拟传感器的接口。
如果您在选型方面有所困恼,可以查看我们的DF控制器选型指南。
更多比较可见: Arduino 选型指南
技术规格
- 采用Atmel Atmega328单片机
- Arduino UNO Bootloader
- 完全兼容Arduino UNO的端口布局
- 集成APC220无线数传和DF-BluetoothV3 (SKU:TEL0026) 蓝牙模块接口
- 支持5组I2C总线接口
- 支持2路电机驱动,峰值电流2A,4个控制口使用跳线切换
- 传感器电源和开关电源自动切换
- 支持7个按键输入,5个A/D模拟按键,2个数字按键,使用跳线切换
- 外部输入电压(推荐):7V~12V DC
- 外部输入电压(范围):6V~20V DC
- 逻辑工作电压:+5V DC
- 数字信号I/O接口:14(其中6个PWM输出接口)
- 模拟信号输入接口:8
- USB数据传输接口,TTL串口,ICSP在线烧写
- 3个I2C接口(其中两个位90度弯曲排针)
- I/O接口电流:40 mA
- Flash容量:32 KB (4K用于bootloader)
- SRAM静态存储容量:2KB
- EEPROM存储容量:1KB
- 时钟频率:16MHz
- RoMeo平面尺寸:100 X 80mm
- PCB沉金工艺,做工精细,质量稳定
