简介

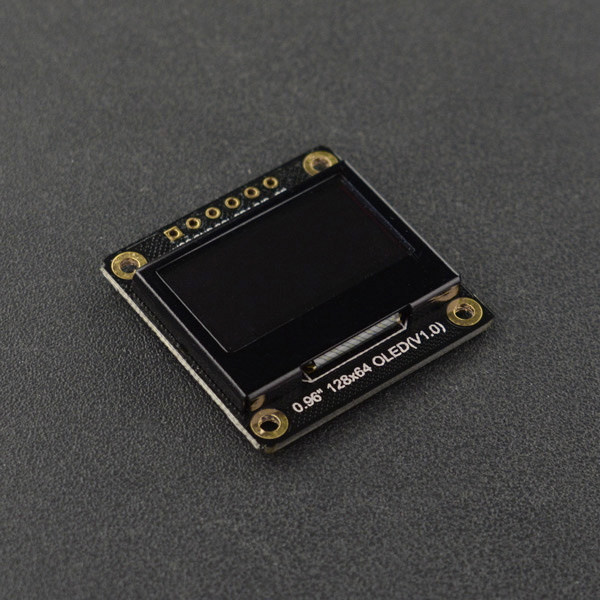

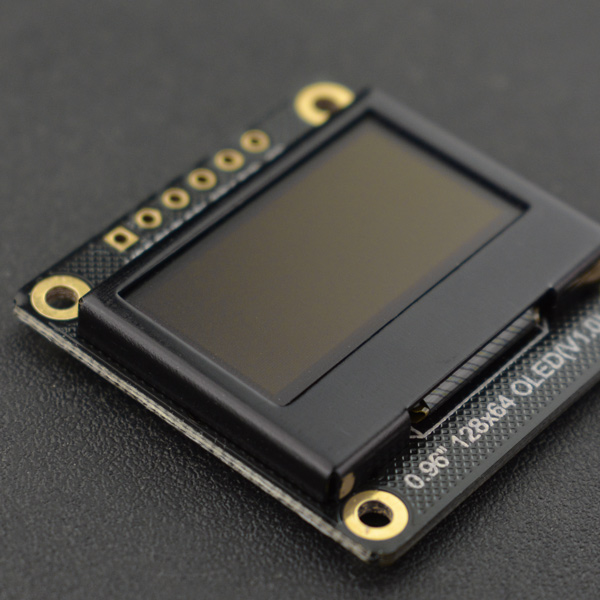

0.96寸OLED显示模块采用SSD1306驱动芯片,有128x64个自发光的白色像素点,采用IIC/SPI两种通信方式,默认设置为IIC。具有功耗低、对比度高等优点,可用于许多显示应用,例如:各类传感器的数值显示;Mini小游戏机;智能穿戴设备等。

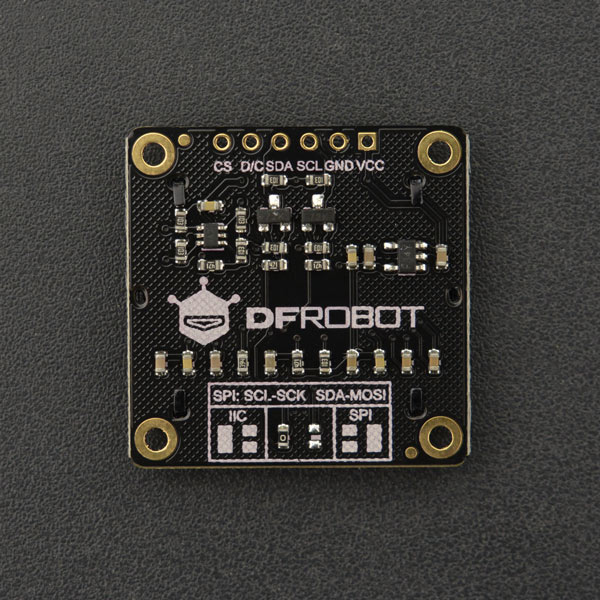

0.96寸OLED模块支持3.3V和5V,并兼容多个主控:UNO、Leonardo、ESP32、ESP8266、FireBeetle M0等。内部上电复位处理和默认IIC通信方式让接线更加方便简单,若想使用SPI,只需改变一个电阻位置即可。另外显示屏采用了铝合金外框封装,在保护屏幕不受损伤的同时,也能防止您在使用过程中,不被屏幕的玻璃边缘划伤。
注:请在不使用显示屏时将像素点关闭,防止使用部分像素点时间过长导致其变暗,造成显示屏明亮不均匀。
特性
- 自发光、无需任何背光
- 每个像素点可控,功耗低
- IIC/SPI通信方式,默认IIC通信
- 内部上电复位处理
应用场景
- 桌面天气显示台
- 厨房称重器
- 空气质量检测仪
- Mini游戏机

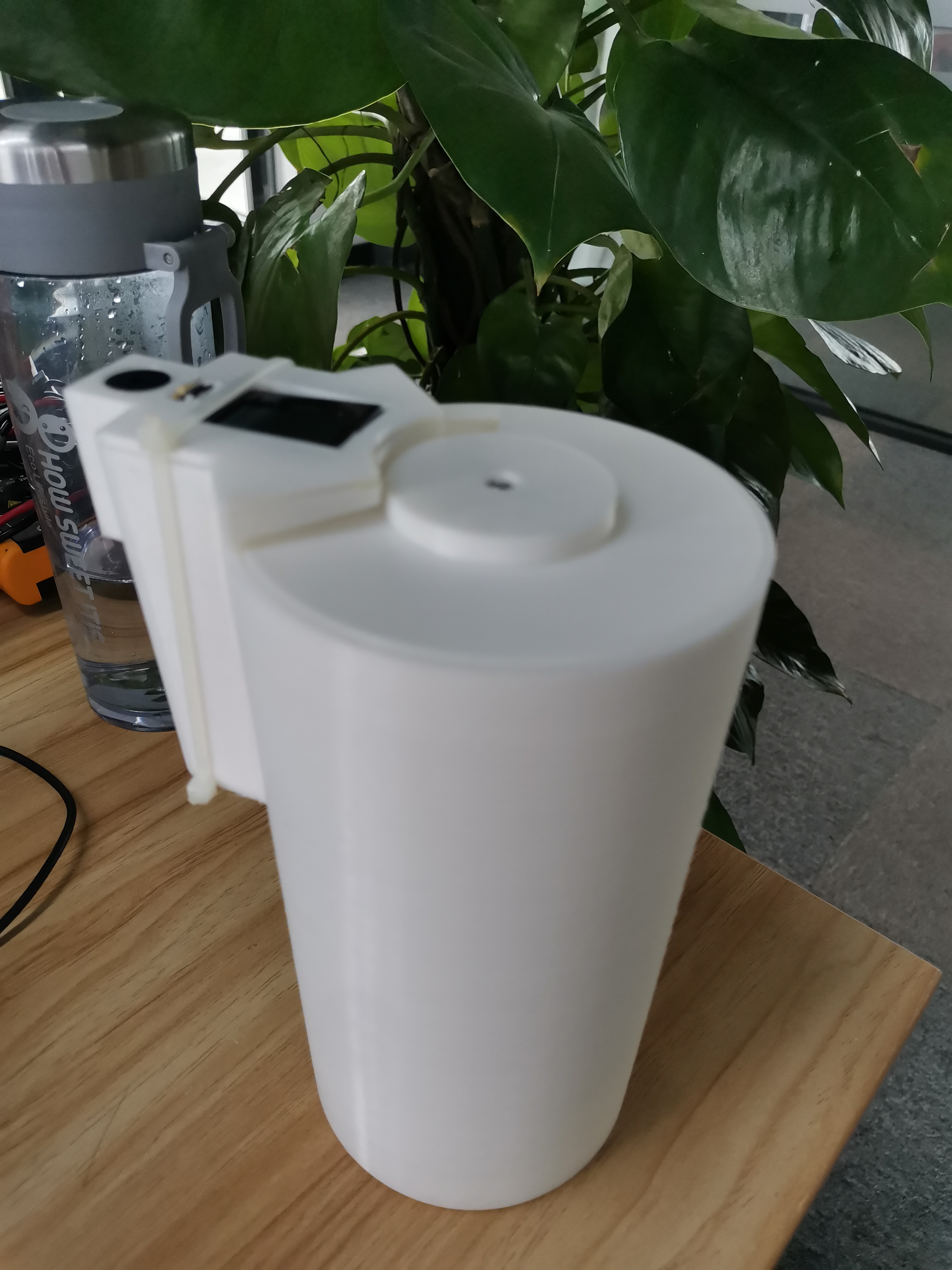

- 喝水提醒机器人
技术规格
- 供电电压:3.3V-5.5 V
- 显示颜色:白色
- 像素个数:128列 x64行
- 通信方式:IIC(默认)/SPI
- IIC地址:0x3C
- 全屏点亮功耗:(IIC)约24mA*3.3V/5V;(SPI)约27mA*3.3V/5V
- 全屏熄灭功耗:(IIC)约2mA*3.3V/5V;(SPI)约2.87mA*3.3V/5V
- 工作温度范围:-30℃~+70℃
- 显示面积:21.744 x 10.864(mm)

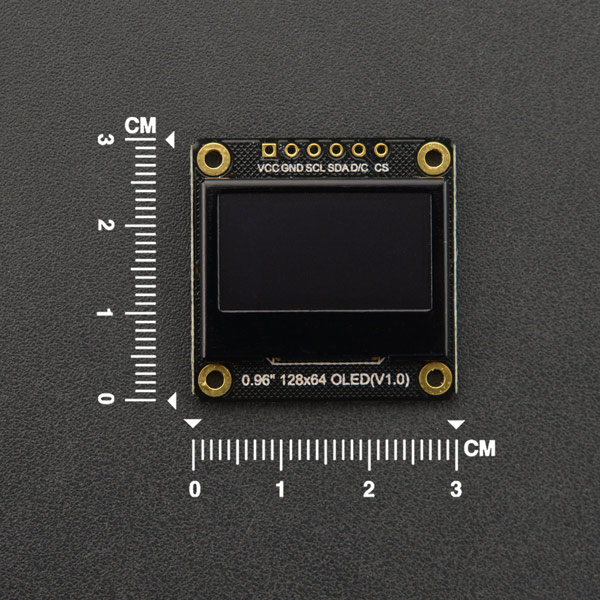

- 模块尺寸:30.00 x 30.00(mm)
- 模块重量:4.2克

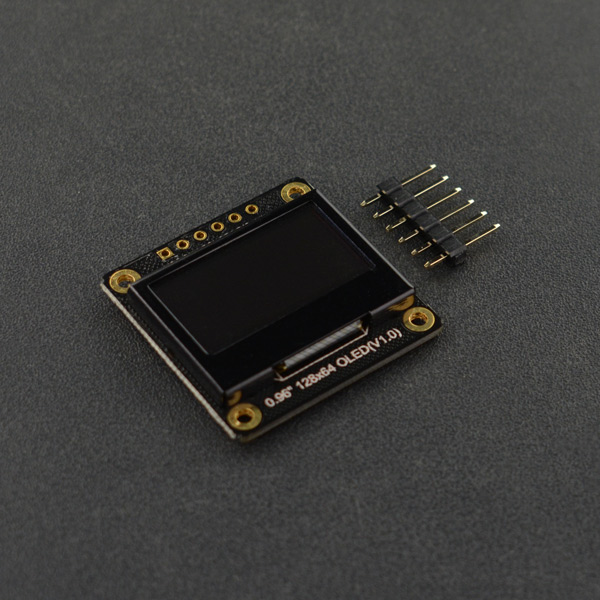

配送清单
- 0.96寸128x64 IIC/SPI OLED单色显示屏 x1
- 2.54-6P黑色单排针 x1
型号比较
产品名称 |
0.91“ 128x32 OLED-A |
0.91” 128x32 OLED-B |
0.96“ 128x64 OLED |
SKU |
DFR0647 |
DFR0648 |
DFR0650 |
主芯片方案 |
SSD1306 |
SSD1306 |
SSD1306 |
电压输入 |
3.3/5V |
3.3/5V |
3.3/5V |
分辨率 |
128x32 |
128x32 |
128x64 |
通信方式 |
I2C |
I2C |
I2C/SPI |
焊接方式 |
背部贴片焊盘 |
普通焊孔 |
普通焊孔 |
尺寸 |
41x12 mm |
33x20 mm |
30x30 mm |
特点 |
体积小巧、超窄设计
能显示2排16个像素高的字符
贴片焊盘 |
体积小巧
能显示2排16个像素高的字符
普通焊孔 |
能显示4排16个像素高的字符
支持IIC或者SPI
有铁框保护屏幕 |
推荐使用人群 |
适合动手能力强,对空间或外观有要求的用户 |
适合入门级的创客 |
适用显示内容较多的用户、需要SPI高速刷新的用户 |
